تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |

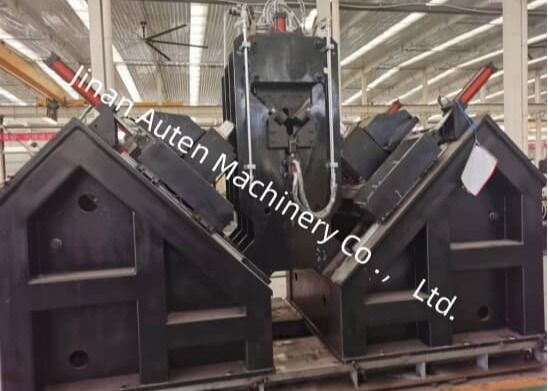

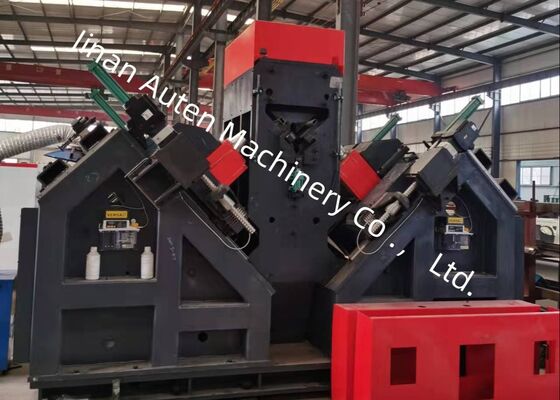

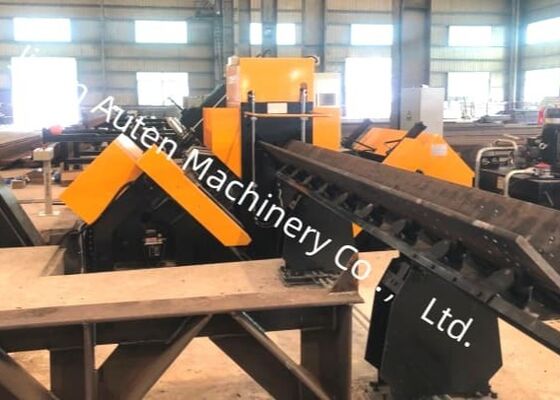

40m/Min زاوية سرعة تغذية CNC الصلب معدن حفر آلة خط 3pcs حفر على كل جانب
مقدمة المنتج
تم تصميم خط آلة حفر ووضع علامة الزاوية CNC بخبرة لحفر ووضع علامة الصلب الزاوية الكبيرة عالية القوة المستخدمة في أبراج خطوط النقل.هذا النظام يضمن الحفر الدقيق لجميع الثقوب في الفولاذ الزاوية، مما يوفر جودة ثقب متميزة ودقة الموقع. علاوة على ذلك، فإنه يعزز كفاءة الإنتاج مع توفير مستوى عال من الأتمتة.
المعلمات الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| السرعة القصوى للثقب (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8 × 3 |
خصائص المنتج:
1يتم تجهيز خط الإنتاج بنظام تحميل تلقائي ، يتكون من قناة تغذية أفقية ، رف تحميل دوار ، ونظام تفريغ تلقائي ،جميعها مدعومة بآلية تغذية متقدمةهذا التكامل يضمن سير عمل مستمر وفعال لجميع عمليات الحفر والطبع الصلب على الصلب الزاوية.إزالة الحاجة إلى التدخل اليدوي والحد بشكل كبير من متطلبات العمالة على المشغلين.
2. يتم تجهيز محور الحفر مع محور دقة تايوان BT40 ، يتضمن سائل تبريد داخلي لتحسين كفاءة الحفر ودقة. تتكون وحدة الحفر من ستة رؤوس حفر CNC ،مع ثلاثة موضعين على كل جانب من فولاذ الزاويةالرؤوس على الجانبين قادرة على الحفر في وقت واحد الثقوب من قطرات متطابقة وفواصل متسقة من الطرف العلوي للشرائح الفولاذية الزاوية.
3يوفر البرنامج واجهة ثنائية اللغة الصينية / الإنجليزية ، مما يضمن التنقل البديهي وعرض واضح لرسومات قطعة العمل.
4. عملية البرمجة هي مبسطة وفعالة ؛ المستخدمين بحاجة فقط إلى إدخال أبعاد قطرة العمل ، قطر الثقب ، الفراغ ، والكمية لتوليد البرنامج تلقائيًا. بالإضافة إلى ذلك ،يمكن استخدام برنامج CAD / CAM لتحويل الملفات بسلاسةالنظام متوافق تماماً مع ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA
5المكونات الهيدروليكية والهوائية والكهربائية الأساسية مشتقة من العلامات التجارية ذات السمعة الطيبة عالية الأداء لضمان موثوقية متفوقة وطول عمر التشغيل.
6تم تجهيز النظام بميزة تشخيص ذاتية متكاملة، مما يتيح الكشف عن الأخطاء وتسوية الأخطاء بكفاءة.
7وحدة قشرة اختيارية متوفرة، مع آلية قطع شفرة مزدوجة مصممة لتحسين الأداء.
تمثل هذه العينات مجموعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدمة عادة في بناء أبراج خطوط النقل.تعمل كمرجع مرئي للمستخدمين المحتملين أو المفتشين لتقييم الأداء الوظيفي للمعدات، وتوفير معايير واضحة وقابلة للقياس لتحديد ما إذا كانت المعدات تلبي معايير التصنيع اللازمة لتصنيع أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث تعرض أبراج النقل لظروف الطقس القاسية والحمل الكبير،هذه المعدات تلعب دورا حيويا في معالجة مكونات الفولاذ الزاوية التي تشكل الهياكل المحملة الرئيسية للأبراج.إنها تنفذ بكفاءة عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج والذراعين المتقاطعة وغيرها من العناصر الهيكلية الرئيسية،ضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهوبالتالي، فإنه يلعب دورا هاما في الحفاظ على سلامة هيكلية على المدى الطويل واستقرار أبراج الإرسال طوال حياتها الخدمية بأكملها.
