مقدمة المنتج

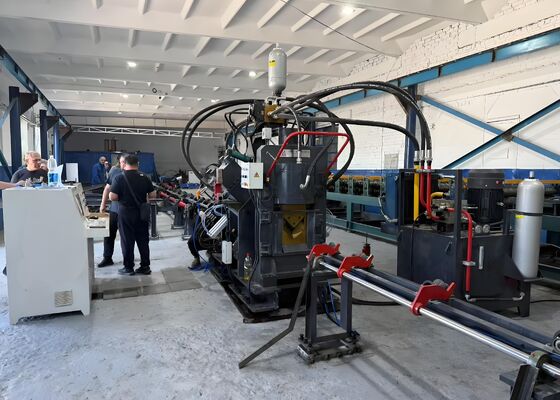

سلسلة JNC عالية السرعة CNC زاوية طعن، وضع العلامات، وقطع خط الإنتاج يتألف في المقام الأول من وحدة طحن، وحدة وضع العلامات، وحدة قطع، ناقل عرضي، ناقل دوار،ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، النظام الهوائي، والمكونات الأساسية الأخرى.مصممة خصيصاً لمعالجة الصلب الزاوي الآلي في تصنيع الأبراج، يعمل هذا خط الإنتاج بالكامل تحت التحكم العددي ، مما يوفر عملية سهلة الاستخدام. فهو يسهل القدرات التلقائية عالية الدقة والمتنوعة والإنتاج على نطاق واسع.

معايير المنتج:

خصائص المنتج:

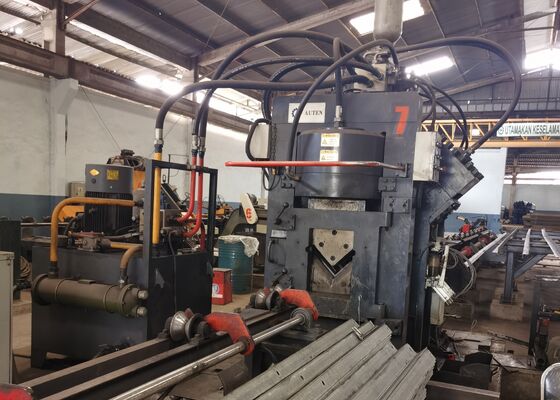

1يتم تجهيز آلة ثقب الحديد الزاوية CNC إما مع وحدتين أو ثلاث وحدات ثقب، كل قادرة على استيعاب ثلاثة أحجام ثقب متميزة.هذه الوحدات الخنقة يتم التحكم بها بدقة عن طريق التحكم العددي (NC)، لضمان مواقف ثقب دقيقة وقابلة للتعديل. الآلة قادرة على إنتاج ثقوب مستديرة وبيضاوية على حد سواء. مع وظائف التغذية عالية السرعة والثقب،إنه يزيد بشكل كبير من كفاءة الإنتاجبالنسبة للصلب الزاوية 50 × 50 × 4 ملم، تصل قدرة الإنتاج إلى 9-10 طن خلال نوبة ثمانية ساعات.

2ويتم وضع وحدة العلامة من آلة ثقب زاوية CNC داخل علبة قوية ودائمة. يتضمن نظام العلامة أربع مجموعات كاسيت، والتي يمكن اختيارها عن طريق البرمجة،توفير المرونة في تعديل وضع العلامةبالإضافة إلى ذلك، تستخدم الآلة طريقة وضع علامة على القرص مع 10 صفوف، واختيار الأحرف تلقائيًا دون الحاجة إلى إدخال يدوي، وبالتالي تحسين كفاءة وضع العلامة بشكل كبير.

3. يتم تزويد آلة قطع قضبان الزاوية CNC بوحدة قشر ذات شفرة واحدة ، تشتهر بقوتها القصية الاستثنائية. يتم تنفيذ كل قطع مع صفر نفايات المواد ،مما يؤدي إلى سطح قطع نظيف وسلسيحتوي كنز الشفرة على تصميم مفتوح الباب، مما يسهل استبدال الشفرة بسرعة وبأمان.

4جدول المواد الأفقي ينقل عملياً شريط الزاوية إلى رف المواد الدوار، الذي يتم تشغيله بواسطة محرك وخفض.هذا النظام يضمن وضع آمن من شريط الزاوية على ناقل التغذية لمزيد من المعالجة.

5يتم الاحتفاظ بالقطعة بشكل آمن وتغذيتها بواسطة عربة تغذية CNC ، مما يضمن محاذاة دقيقة ودقة الموقع. يتم تشغيل عربة التغذية بواسطة محرك سيرفو ،مع ردود الفعل المقدمة بواسطة مكيف ضوئي كهربائي، تعمل داخل نظام تحكم مغلق الحلقة.

6يتم تشغيل آلة طعنة ووضع علامة المعادن من الفولاذ الزاوية CNC بواسطة نظام هيدروليكي يدفع وظائف الطعنة ووضع العلامات وقطع الشعر.يحتوي على محطة هيدروليكية عالية السرعة مجهزة بكميل، وتستخدم الخطوط الهيدروليكية اتصالات من نوع الحاجز، مما يضمن أداء خال من التسرب مع تبسيط الصيانة والاستبدال.يتم توفير وحدات الصمامات الهيدروليكية الأساسية من قبل علامة Atos ذات السمعة الطيبة، وضمان نظام هيدروليكي موثوق به وعالية الأداء.

7يقدم نظام التبريد في المحطة الهيدروليكية خيارات متعددة، بما في ذلك تبريد الماء، تبريد الهواء، أو تبريد الزيت.تتيح هذه الاختلافية للعملاء اختيار الطريقة الأكثر ملاءمة للتبريد بناءً على متطلباتهم التشغيلية الخاصة.

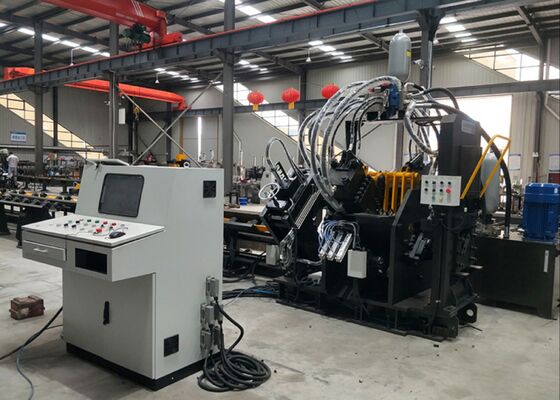

8يتكون نظام التحكم من جهاز كمبيوتر أعلى، PLC، محرك سيرفو، مفاتيح الكشف الخارجي، ومكونات متكاملة أخرى.و النظام يخلق تلقائيا برنامج المعالجة المقابلة. وهي متوافقة تمامًا مع تنسيقات الملفات مثل DXF ، NC ، وغيرها التي تم إنشاؤها بواسطة برنامج CAD. تم تصميم واجهة الكمبيوتر العلوي للإنسان والآلة لسهولة الاستخدام ،يقدم عرضًا بديهيًا وتشغيلًا سهلًايتضمن ميزات مثل تصور العملات الرسومية، وتخزين البيانات الواسعة النطاق، وتتبع الموقع، وإشعارات إنذار العطل.

هذه العينات، التي تمثل المواصفات القياسية وظروف المعالجة المشتركة في صناعة أبراج الفولاذ الزاوية، تسمح للمستخدمين بتقييم نوعية معالجة المعدات مباشرة،الدقة، والصناعة. وهي بمثابة مرجع ملموس لتقييم أداء المعدات وملاءمتها لمتطلبات الإنتاج المحددة، وبالتالي دعماتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.

في بناء خطوط نقل عالية الجهد فائق (UHV) ، حيث يجب أن تتحمل الأبراج الظروف الجوية القاسية والحمل الثقيل ،هذه المعدات تلعب دورا حاسما في معالجة مكونات الفولاذ الزاوية التي تشكل الإطار الهيكلي الأساسي للأبراجيقوم بكفاءة بأعمال الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الرئيسية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات القوية التي تحافظ على الاستقرار الكلي وسلامة الأبراج.
