تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |

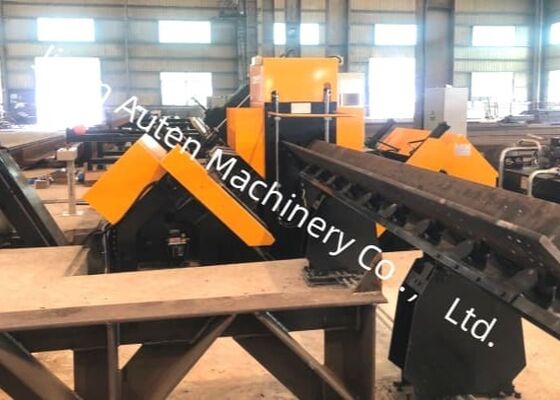

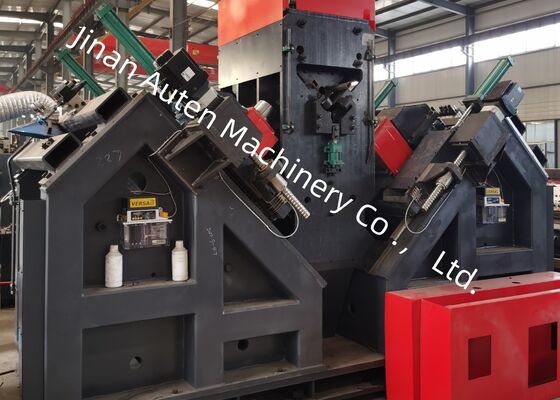

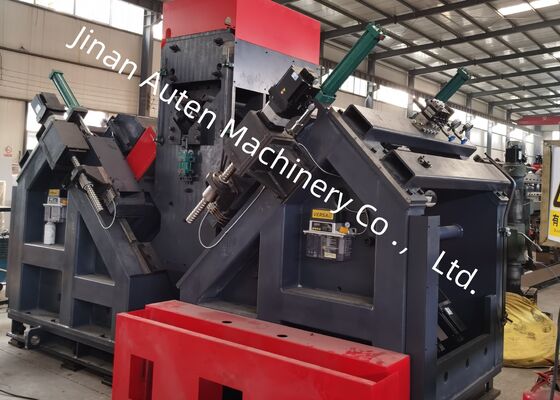

50-330mm نطاق من العلامة الخلفية Cnc زاوية حفر آلة الهواء الذرات الجافة التبريد الداخلي
مقدمة المنتج
تم تصميم خط آلة حفر ووضع علامة الزاوية CNC بخبرة لحفر ووضع علامة الصلب الزاوية الكبيرة عالية القوة المستخدمة في أبراج خطوط النقل.هذا النظام يضمن الحفر الدقيق لجميع الثقوب في الفولاذ الزاوية، مما يوفر جودة ثقب متميزة ودقة الموقع. علاوة على ذلك، فإنه يعزز كفاءة الإنتاج مع توفير مستوى عال من الأتمتة.
المعلمات الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| السرعة القصوى للثقب (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8 × 3 |
خصائص المنتج:
1يتم تجهيز خط الإنتاج بنظام تحميل تلقائي، يتكون من قناة تغذية أفقية، رف تحميل دوار، ونظام تفريغ تلقائي،جنبا إلى جنب مع آلية تغذية متقدمةيتم دمج جميع عمليات الحفر والطبع في الفولاذ الزاوية بسلاسة في سير عمل مستمر وفعال. العملية بأكملها آلية بالكامل،القضاء على الحاجة إلى التدخل اليدوي والحد بشكل كبير من متطلبات العمالة للمشغلين.
2يتم تجهيز محور الحفر بمحور دقة تايوان BT40 (بضم سائل تبريد داخلي) ، مما يضمن كفاءة الحفر الدقيقة.يتم تجهيز وحدة الحفر مع ستة رؤوس الحفر CNC، مع ثلاثة وضعت على كل جانب من الفولاذ الزاوية.الرؤوس على كلا الجانبين قادرة على حفر الثقوب في وقت واحد مع قطرات متطابقة وبفترات زمنية متسقة من الطرف العلوي من الفولاذ الزاوية الفلنجات.
3يحتوي البرنامج على واجهة ثنائية اللغة الصينية / الإنجليزية ، مما يوفر تنقلًا بديهيًا وعرضًا واضحًا لرسومات قطعة العمل.
4عملية البرمجة بسيطة وفعالة؛ يطلب من المستخدمين إدخال أبعاد قطعة العمل، قطر الثقب، المسافة، والكمية لتوليد البرنامج تلقائيًا.وبالإضافة إلى، يمكن استخدام برنامج CAD / CAM lofting لتحويل الملفات بسلاسة. النظام متوافق تمامًا مع ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA.
5يتم شراء المكونات الهيدروليكية والهوائية والكهربائية الحاسمة من العلامات التجارية الراسخة عالية الأداء لضمان موثوقية متميزة وعمر خدمة مطول.
6تم تجهيز النظام بوظيفة التشخيص الذاتي المتكاملة ، مما يتيح تحديد العيوب والإصلاح الفعال.
7يتم تقديم وحدة القص كتحسين اختياري، مع آلية قطع شفرة مزدوجة مصممة لتحسين الأداء.
هذه العينات توضح مجموعة متنوعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدم عادة في بناء أبراج خطوط النقل.أنها بمثابة مرجع بصري للمستخدمين المحتملين أو المفتشين لتقييم أداء التشغيل للمعداتتقدم معايير واضحة وقابلة للقياس لتحديد ما إذا كانت المعدات تتوافق مع معايير التصنيع المطلوبة لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث أبراج النقل تتحمل الظروف الجوية القاسية والحمولات الكبيرة،هذه المعدات تلعب دوراً حاسماً في معالجة مكونات الفولاذ الزاوية التي تشكل الهياكل المحملة الأساسية للأبراجأنها تؤدي بفعالية عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج والذراعين المتقاطعة وغيرها من العناصر الهيكلية الأساسية،ضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهونتيجة لذلك، فإنه يسهم بشكل كبير في سلامة هيكلية طويلة الأجل واستقرار أبراج الإرسال طوال حياتها الخدمية بأكملها.
