مقدمة المنتج

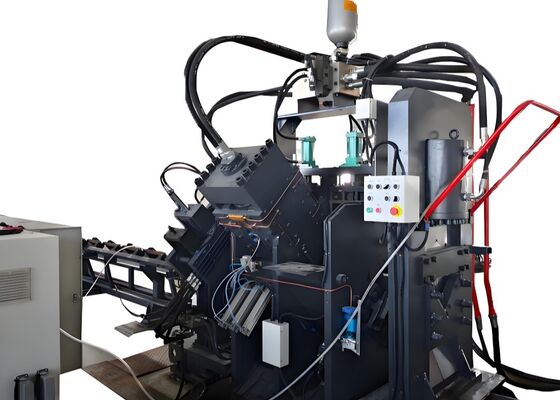

سلسلة جي إن سي سلسلة عالية السرعة CNC زاوية طعن، وضع العلامات، وقطع خط الإنتاج يتكون في المقام الأول من وحدة طعن، وحدة وضع العلامات، وحدة قطع، ناقل عرضي، ناقل دوار،ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، النظام الهوائي، والمكونات الحيوية الأخرى.مصممة خصيصاً لمعالجة الفولاذ الزاوية الآلية في قطاع تصنيع البرج، هذا خط الإنتاج يعمل تحت السيطرة العددية الكاملة، مما يضمن سهولة الاستخدام.

معايير المنتج:

خصائص المنتج:

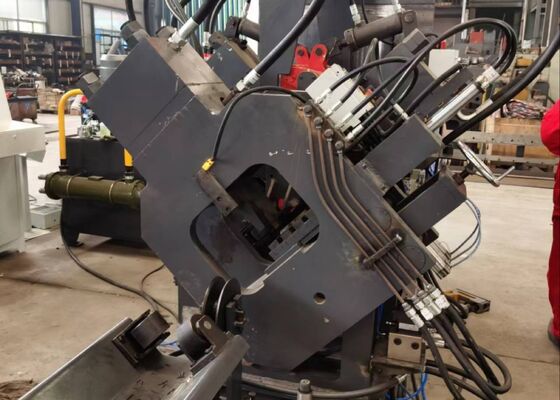

1يتم تجهيز آلة ثقب الحديد الزاوية CNC إما مع وحدتين أو ثلاث وحدات ثقب، كل قادرة على استيعاب ثلاثة أحجام مختلفة ثقب.هذه الوحدات الخنقة يتم التحكم بها بدقة عن طريق التحكم العددي (NC)، مما يضمن تعديلات دقيقة لمواقف الخرق. يمكن للآلة إنتاج ثقوب مستديرة وبيضاوية على حد سواء. مع القدرات عالية السرعة لتغذية الخرق ، فإنه يحسن إلى حد كبير من كفاءة الإنتاج.للصلب ذو الزاوية 50 × 50 × 4 ملم، يصل الجهاز إلى قدرة إنتاجية تتراوح بين 9 و 10 أطنان خلال نوبة من 8 ساعات.

2ويتم وضع وحدة العلامة من آلة ثقب زاوية CNC في علبة قوية ودائمة.توفير المرونة في تعديل وضع العلامةعلاوة على ذلك، تستخدم الآلة طريقة وضع علامات على القرص مع 10 صفوف، واختيار الأحرف تلقائيًا دون الحاجة إلى إدخال يدوي، وبالتالي تحسين كفاءة وضع علامات بشكل كبير.

3. تتميز آلة قطع قضبان الزاوية CNC بوحدة قشر ذات شفرة واحدة ، والمعروفة بقوتها القطعية الاستثنائية. يتم تنفيذ كل قطع مع صفر نفايات المواد ،توفير سطح قطع نظيف وسلستم تصميم غطاء الشفرة مع بنية مفتوحة الباب، مما يسمح باستبدال الشفرة بسرعة وآمنة.

4جدول المواد الأفقي ينقل عمود الزاوية بكفاءة إلى رف المواد الدوار ، الذي يتم تشغيله بواسطة محرك وخفض.هذا النظام يضمن وضع آمن لعصا الزاوية على ناقل التغذية للمعالجة اللاحقة.

5يتم الاحتفاظ بالقطعة المعدنية بشكل آمن وتغذيتها بواسطة عربة تغذية CNC ، مما يضمن محاذاة دقيقة ودقة التوضع. يتم تشغيل عربة التغذية بواسطة محرك سيرفو ،مع ردود فعل من مكيف كهربائي ضوئي، تعمل داخل نظام تحكم مغلق الحلقة.

6تعمل آلة طعنة ووضع علامة المعادن من الفولاذ الزاوية CNC من خلال نظام هيدروليكي يدفع وظائف الطعنة ووضع العلامات وقطع الشعر.وهي مجهزة بمحطة هيدروليكية عالية السرعة مع جهاز تجميع، وتستخدم الخطوط الهيدروليكية اتصالات من نوع الحاجز ، مما يضمن التشغيل المقاوم للتسرب وتبسيط الاستبدال والصيانة.الكتل الرئيسية للصمامات الهيدروليكية تأتي من العلامة التجارية الشهيرة أتوس، تضمن نظام هيدروليكي موثوق به وعالي الأداء.

7يقدم نظام التبريد للمحطة الهيدروليكية خيارات مختلفة، بما في ذلك تبريد المياه، تبريد الهواء، أو تبريد الزيت.هذه المرونة تمكن العملاء من اختيار الطريقة التبريد المناسبة على أساس احتياجاتهم التشغيلية الخاصة.

8يتكون نظام التحكم من جهاز كمبيوتر أعلى، PLC، محرك الخدمة، مفاتيح الكشف الخارجي، ومكونات أساسية أخرى.و النظام يخلق تلقائيا برنامج المعالجة المقابلةكما أنه متوافق مع تنسيقات الملفات مثل DXF و NC وغيرها التي تم إنشاؤها بواسطة برنامج CAD. واجهة الكمبيوتر العلوية للإنسان والآلة بديهية للغاية.يقدم عرض سهل الاستخدام وتشغيل مبسط. يدعم ميزات مثل تصور العملات الرسومية، وتخزين البيانات الواسعة النطاق، وتتبع بيانات الموقع، وإشعارات إنذار الخطأ.

هذه العينات، التي تعكس المواصفات القياسية وظروف المعالجة النموذجية في صناعة أبراج الصلب الزاوية، تمكن المستخدمين من تقييم مباشرة نوعية معالجة المعدات،الدقةتوفر معايير ملموسة لتقييم أداء المعدات وملاءمتها لاحتياجات الإنتاج المحددة، وبالتالي تسهلاتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.

في بناء خطوط نقل الجهد العالي للغاية (UHV) ، حيث تعرض الأبراج لظروف الطقس القاسية والحمل الكبير ،هذه المعدات ضرورية لمعالجة مكونات الفولاذ الزاوية التي تشكل الإطار الهيكلي الأساسي للأبراج.إنها تنفذ بشكل فعال عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الحيوية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات الآمنة التي تحافظ على الاستقرار العام وسلامة الأبراج.
