تفاصيل المنتج:
شروط الدفع والشحن:
|
| سمك اللوحة: | 12 ~ 30 ملم | قوة العائد: | σs≥350Mpa؛ σb≥550Mpa |
|---|---|---|---|
| عرض اللفة: | 800 ~ 2500 ملم | القطر الداخلي للملف: | 760 ملم، 950 ملم |
| القطر الخارجي للملف: | ≥2000 مم | وزن الملف: | ≥35 طن |
| سماكة: | 12 ~ 30 ملم | طول اللوحة: | 2000 ～ 12000mm |

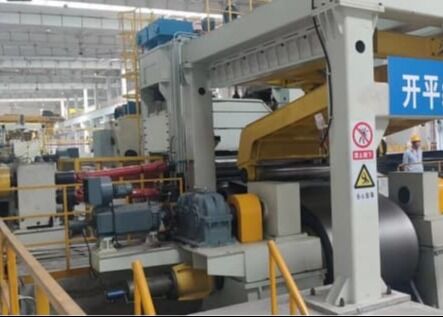

خط إنتاج الصفائح 15 20m / min سرعة إزالة طلاء CNC خط قطع التسوية 35 طن وزن طلاء
لمحة عامة عن المنتج:
اسم خط الإنتاج: خط إنتاج إزالة الملفات والتكوين والقشرة
نموذج خط الإنتاج: RFHJ12 30 × 2500
يستخدم خط الإنتاج هذا لفك الملفوفات، وتسوية، وتقطيع وتراكم الملفوفات الصلبة بسُمك 12-30mm وعرض 800-2500mm.
تكوين المنتج
| معايير المواد الخام للفكرة الصلبة | |
| ●سمك الصفيحة | 12 ′′30 ملم |
| ● قوة الغلة | σs≤350Mpa؛σb≤550Mpa |
| ●عرض اللف | 8002500 ملم |
| ●قطر الداخل للفول | ف760mm، ف950mm |
| ●قطر خارجية للفكرة | ≤ف2000ملم |
| ●وزن الملف | ≤35 طن |
| معايير المواد المستوردة | |
| ● السماكة | 1230ملم |
| ●طول اللوحة | 200012000ملم |
| ●عرض اللف | 8002500 ملم |
| ●دقة القياس | طول ≤ ± 2mm / 2000mm |
| ● الحد الأقصى لارتفاع التفريغ | 300ملم |
| ● الحد الأقصى للوزن | 5000 كيلوغرام |
| سرعة خط الإنتاج | 1520m/min |
| دقة التسوية | 2 ملم/م2 |
| اتجاه الوحدة | من اليسار إلى اليمين (واجهة الوحدة على وحدة التحكم) |
| إمدادات الطاقة | AC380V/50HZ ثلاثي المراحل أربعة أسلاك |
| إجمالي الطاقة المثبتة | ~ 800 كيلوواط (تحت ضوء التصميم النهائي) |
سير العملية كما يلي:
Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.
تكوين و وظيفة الوحدة
1آلة التغذية
لمحة عامة: يتم تثبيت الجهاز الرئيسي فوق decoiler ويقود رأس لفائف الصلب إلى آلة الخام مع تعاون decoiler.وهي تتكون أساسا من 2 أدوات للضغط، 1 رأس ضغط و 1 جهاز انزلاق. يتم تثبيت عجلة الضغط ، رأس الضغط و جهاز الانزلاق على الإطار.
يتم الضغط على رأس المادة بشدة قبل التفكيك لمنع سحب رأس الصفيحة إلى الوراء عند قطع شريط القيود. يوفر عجلة الضغط تغذية مساعدة عند التفكيك.يمكن توسيع طول لوحة التغذية وتقليصها للتكيف مع قطرات مختلفة من اللفيتم تشغيل منصة التغذية بواسطة أسطوانة زيت ويمكن أن تتأرجح لأعلى وأسفل.
يرفع ويقلل عجلة الضغط بواسطة أسطوانة هيدروليكية، ويتم ضبط سرعة الرفع بواسطة صمام الوقود؛ يرفع ويقلل رأس الضغط بواسطة أسطوانة هيدروليكية.يتم رفع جهاز التزلج وتلسكوبه بواسطة أسطوانة هيدروليكيةيتم تجهيز كل أسطوانة بصمام واحد يتم التحكم بهيدروليكيا للحفاظ على الضغط لمنع الانزلاق من الأسطوانة وتسرب داخلي للصمام.
تكوين: (1) رف الضغط (2) جهاز الدوار الضغط (3) لوحة التغذية
المواصفات التقنية
شكل: محرك هيدروليكي بالكامل
كمية: 1 مجموعة
مواد الأجزاء الرئيسية: لوحة فولاذية الإطار: لحام الملف
فولاذ الجهاز المنزلق: لحام الصفائح
لوحة فولاذية من جهاز رأس المبرحة: لحام الملف
المعلمات التقنية:
| لا، لا، لا | البند | الوحدة | المعلم |
| 1 | قدرة الحمل | T | ≥35 |
| 2 | قطر أسطوانة زيت رفع الأدوات الضغطية | ملم | 180 |
| 3 | قطر ثقب أسطوانة رفع الرأس الضغطية | ملم | 200 |
| 4 | قطر ثقب أسطوانة رفع رأس المفرشة | ملم | 150 |
| 5 | قطر فتحة الاسطوانة التلسكوبية للرأس | ملم | 150 |
2إطعام مزدوج للدراجات
نظرة عامة: تتكون هذه الآلة أساسا من جزء الإطار، وجزء الدوار، وجزء ناقل النقل الرئيسي وجزء رفع أسطوانة الزيت.
(1) جزء الرف
يتبنى الإطار هيكلًا شاملًا للصفائح الفولاذية المطاومة ، والذي يجمع بشكل عضوي بين جزء الدوار والجزء الرفيع وجزء الإطار.فهي ذات بنية معقولة وسهلة التثبيت والصيانةيتم استخدام تصميم محوسب محسّن لضمان قوة، صلابة، دقة وغيرها من متطلبات الأداء من آلة آلة، وتلبية احتياجات تصحيح اللوحة،وتخضع لعلاج الشيخوخة الحرارية بعد اللحام.
(2) جزء عجلة
يتكون الجزء من الدوال من مجموعتين من أدوات الدوال، ويتم ترتيب كل مجموعة من أدوات الدوال من أعلى إلى أسفل بطريقة متدرجة لتسهيل تغذية لوحة الدليل،ويعتمد وضع القيادة الكاملة.
مادة الدوار هي 42CrMo. إنه صناعة صياغة. بعد التحويل الخام والانتهاء شبه النهائي ، يتم إخمادها وتعقيمها إلى HB250-300 ، يتم إخماد السطح ثم طحنها بدقة.صلابة HRC55 ~ 60، والسلاسة هي 0.8. محامل أدوات العمل جميعها متوازنة ذاتيا ولديها قدرة عالية على تحمل الحمل. المحامل لديها انخفاض الاحتكاك وطول عمر الخدمة. عملية معالجة أدوات العمل هي:التصنيع → الطحن الخام → التخفيف والتصلب → الطحن الدقيق → الطحن الخام → طحن السطح → التقييم → الطحن الخام → الطحن الدقيقبعد أن خضع للوحة العمل للتفتيش الصارم ، سيتم توفير تقرير فحص المواد ، تقرير فحص المعالجة الحرارية ، تقرير فحص الكشف عن العيوب ، إلخ للمستخدم!
(3) الجزء الرئيسي من ناقل النقل
الجزء الرئيسي من ناقل النقل يتم تشغيله بواسطة محرك DC من خلال جهاز تخفيف ، ومركز نقل وربط عالمي لتشغيل عجلة التسوية.الارتباط العالمي يحقق الغرض من الاتصال في المرافق المختلفة وحركة رفع الصف العلوي من الأدوات- الحد من السرعة وحالة النقل على حد سواء تبني ناقل التروس.
المواصفات التقنية
كمية: 1 وحدة
سرعة التسوية: 10-25m/min
قطر العجلة: φ380
مادة العجلات: 42CrMo
كمية: 4 أجزاء
محرك متزامن: مجموعة واحدة لنقل عجلات التسوية
الطاقة: 110 كيلوواط
3آلة تسوية ذات 11 عجلة
المشهد العام: تتكون هذه الآلة من مجموعة من أدوات التسلسل السلاحفية و11 أدوات تسوية. وهي تتكون أساسا من جزء إطار، جزء لفة العمل، جزء ضغط، جزء نقل،جزء لتشحيم الزيت الجاف، جهاز قياس عرض رقمي للتحرك ، الخ هذا الموازنة لديها هيكل معقول ، عملية مريحة وصيانة سهلة.
(1) جزء الرف
جزء الإطار هو أساس هذا الموازنة. وهو يتبنى هيكل تقسيم نوع الإطار ، والذي يتكون من الإطارات اليسرى واليمينية ، وأشعة النهاية وأشعة الاتصال.كل جزء هو هيكل لوحة الفولاذ لحاميتم وضع أعمدة الربط في الإطارات اليسرى واليمنى لربط العوارض النهائية والحفاظ على قوة التشديد المسبقة المناسبة لضمان قدرتها على تحمل قوة التسوية أثناء العمل.جزء الإطار بأكمله له شكل جديد وجميل وأنيق.
(2) الجزء من الدورية
جزء رول العمل هو الجزء الأساسي من هذا المستوى. وهو يتكون أساسا من زوج من أزرار الجر وخمسة أزرار التسوية.التي يمكن أن تسحب بفعالية مادة الورق ومنع الانزلاق؛ يتبنى عجلة التسوية مبدأ عمل التسوية متعددة العجلات.يتم تشويه مواد الورق مرارا وتكرارا في الاتجاهات إلى الأمام والخلف في وسط عجلة التسوية للقضاء على الإجهاد الداخلي وتسوية المواد. الهدف من. يتم تصنيع عجلة التسوية من الفولاذ المطاطي (60CrMoV) ، الذي تم تقويمه وتخفيف السطح.,وبالتالي ضمان دقة تسوية الصفيحة.
