تفاصيل المنتج:
شروط الدفع والشحن:
|
| سمك اللوحة: | 12 ~ 30 ملم | قوة العائد: | σs≥350Mpa؛ σb≥550Mpa |
|---|---|---|---|
| عرض اللفة: | 800 ~ 2500 ملم | القطر الداخلي للملف: | 760 ملم، 950 ملم |
| القطر الخارجي للملف: | ≥2000 مم | وزن الملف: | ≥35 طن |
| سماكة: | 12 ~ 30 ملم | طول اللوحة: | 2000 ～ 12000mm |

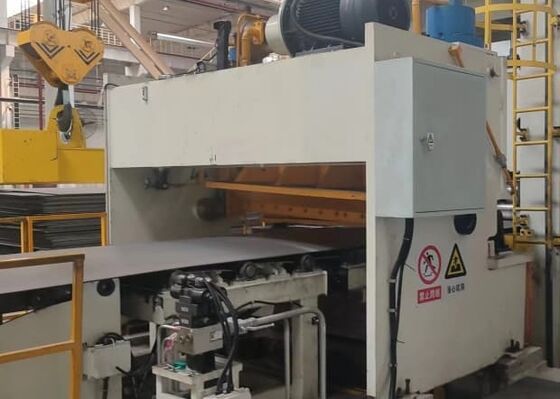

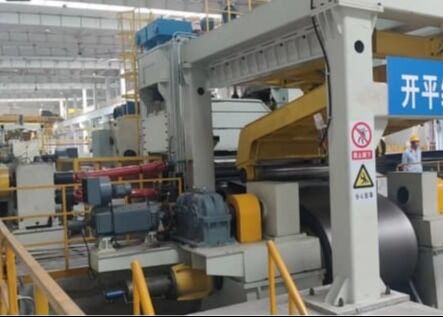

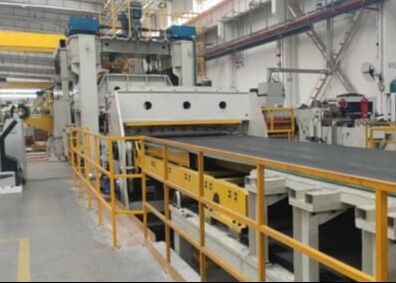

النموذج RFHJ2-30x2500 صفيحة التفريغ وخط القص 12 ′′ 30mm سمك الصفيحة
لمحة عامة عن المنتج:
اسم خط الإنتاج: خط إنتاج إزالة الملفات والتكوين والقشرة
نموذج خط الإنتاج: RFHJ12 30 × 2500
يستخدم خط الإنتاج هذا لفك الملفوفات، وتسوية، وتقطيع وتراكم الملفوفات الصلبة بسُمك 12-30mm وعرض 800-2500mm.
تكوين المنتج
| معايير المواد الخام للفكرة الصلبة | |
| ●سمك الصفيحة | 12 ′′30 ملم |
| ● قوة الغلة | σs≤350Mpa؛σb≤550Mpa |
| ●عرض اللف | 8002500 ملم |
| ●قطر الداخل للفول | ف760mm، ف950mm |
| ●قطر خارجية للفكرة | ≤ف2000ملم |
| ●وزن الملف | ≤35 طن |
| معايير المواد المستوردة | |
| ● السماكة | 1230ملم |
| ●طول اللوحة | 200012000ملم |
| ●عرض اللف | 8002500 ملم |
| ●دقة القياس | طول ≤ ± 2mm / 2000mm |
| ● الحد الأقصى لارتفاع التفريغ | 300ملم |
| ● الحد الأقصى للوزن | 5000 كيلوغرام |
| سرعة خط الإنتاج | 1520m/min |
| دقة التسوية | 2 ملم/م2 |
| اتجاه الوحدة | من اليسار إلى اليمين (واجهة الوحدة على وحدة التحكم) |
| إمدادات الطاقة | AC380V/50HZ ثلاثي المراحل أربعة أسلاك |
| إجمالي الطاقة المثبتة | ~ 800 كيلوواط (تحت ضوء التصميم النهائي) |
سير العملية كما يلي:
Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .
تكوين و وظيفة الوحدة
حصاناً من الفولاذ
لمحة عامة: يتكون السرج الملفوف من الصلب من جزأين متماثلين على شكل حرف V ويتم تثبيتهما على جانبي الخندق فوق عربة التحميل.يستخدم لتخزين لفائف الصلب لمعالجة دون طاقةعربة التحميل يمكن أن ترفع مباشرة لفائف الفولاذ من عجلة لفائف الفولاذ للتحميل.
المواصفات التقنية
| النموذج | بدون طاقة |
| كمية | مجموعة واحدة |
| قدرة الحمل | ≥35000 كجم |
| المواد | لحام الصفائح الصلبة |
| نطاق التسريب | 800×2500 ملم |
2عربة التحميل
نظرة عامة: باستخدام الحركة الكهربائية والرفع الهيدروليكي. وزن التحميل هو 35 طن. يتم استخدام عربة التحميل لتحميل الـ decoiler ،والملفات المزدوجة على الجزء العلوي من العربة تشكل بنية على شكل حرف "V"وهي تتكون أساسا من هيكل، أسطوانة هيدروليكية، وإطار دعم و 2 محاور عجلة. عند تحميل، نظام محرك الحد من محرك القيادة يدفع عربة للتحرك على طول المسار،ومن ثم يتم رفعها من قبل الاسطوانة الهيدروليكية لرفع الملف إلى الارتفاع المطلوب، وهو الموقف المركزي للوصلة غير الملفوفة. بعد تشديد الملف ، يتم خفض الأسطوانة والعربة العودة إلى الموقع الأصلي. قوة المحرك من العربة هي 4 كيلوواط.يتم حماية الكابلات وأنابيب النفط بواسطة سلاسل الدعم.
المواصفات التقنية
شكل: المشي الكهربائي، الرفع الهيدروليكي
كمية: 1 وحدة
مواد الأجزاء الرئيسية:
رف الدعم المادي، لوحة العربة: لحام لوحة الصلب
محور العجلات: 40Cr معزز
العجلة: 45 معالجة التخفيف HRC4550
التشحيم: التشحيم المركزي اليدوي
المعلمات التقنية:
| لا.. | البند | الوحدة | المعلم |
| 1 | قدرة الحمل | t | ≥35 |
| 2 | سرعة المشي الجانبية | م/دقيقة | 6 |
| 3 | ضربة رفع | ملم | 860 |
| 4 | فتحة الاسطوانة | ملم | 220 |
| 5 | قوة المحرك | كوايت | 4 |
3. المكشوف
لمحة عامة: المكشوف هو جهاز يستخدم لوضع لفائف الصلب وتكشيفها. المكشوف له بنية متماثلة يسارًا إلى يمين تتكون من مجموعتين من طبولات التوسع الهيدروليكي والانكماش ،مجموعتان من الحركة الهيدروليكية، مجموعتين من قواعد الآلة، ومجموعتين من أنظمة النقل. يتكون الطبل من محور دعم، مقعد الزحف على شكل سكين، أربعة لوحات قوسية مقيدة في مقعد الزحف على شكل سكين،والأسطوانة الهيدروليكية الدوارةيتم تثبيت الأسطوانة الهيدروليكية في الجزء الخلفي من عمود الدعم وتدور معًا ، ويمر عصا ربطها من خلال عمود الدعم ويتم توصيلها بمقعد التزحلق على شكل سكين.عصا السحب يدفع ويسحب المقعد المنزلق على شكل مكعب للانزلاق، وطبقة القوس توسع وتقلص الطبل تحت تأثير الوتيرة الميل.نظام التوسع والانكماش لديه الهيدروليكية التحكم في الحفاظ على الضغط في اتجاه واحد لمنع تسرب الصمام الداخلي وضمان فعالة قوة التوتر من القضيبيتم تشغيل الغزل للدوران بواسطة محرك من خلال جهاز تخفيض ، ويمكن أن تدور للأمام والخلف.
يوفر المكعب الطاقة الرئيسية لرئيس المكعب الفولاذي ويولد التوتر العكسي أثناء التشغيل التلقائي ، مما يجعل خط الإنتاج يعمل بسلاسة وموثوقية.
التكوين: (1) قاعدة الماكينة (2) المحرك والمنقذ (3) رف متحرك (4) القضيب (يمكن توسيعه) (5) نظام التوسع والانكماش الهيدروليكي (6) نظام التحرك الهيدروليكي
المواصفات التقنية
شكل: التوسع الهيدروليكي الرئيسي المزدوج والانكماش (خطوتين Ф762mm ، Ф950mm)
كمية: 1 وحدة
مواد الأجزاء الرئيسية:
أنابيب دعم التوسع والانكماش: أجزاء من الهياكل الفولاذية
الإطار، القاعدة: أجزاء لحام من صفائح الصلب
المروحة: 40Cr معتدلة
العجلات: 40Cr معتدلة ومطفأة
| لا، لا، لا | البند | الوحدة | المعلم | ملاحظة |
| 1 | قدرة الحمل | T | ≥35 | |
| 2 | توسيع وتقلص اللفافة | ملم | 70 | |
| 3 | توسيع الهدر والانكماش في أسطوانة الهدر | ملم | 200 | |
| 4 | قطر ثقب الاسطوانة المتقدمة والمتراجعة | ملم | 125 | |
| 5 | سرعة غير متوقعة | م/دقيقة | ≤42 | |
| 6 | طاقة المحرك الرئيسي | 22KW، 1000 دورة في الدقيقة | 2 مجموعات | |
