تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | فولاذ منخفض الكربون مدرفل على الساخن | قوة إنتاج المواد الخام: | 235 ميجا باسكال |
|---|---|---|---|
| لفائف القطر الخارجي: | ≥Ф1600 ملم | القطر الداخلي للملف: | Ф508mm |
| عرض الشريط: | ≤250 ملم | سمك الشريط الصلب: | 1.5 ~ 2.5 ملم |
| وزن لفة واحدة: | ≥2500 كجم | خط الإنتاج يغطي مساحة: | 25000X3000X1800 |
235Mpa قوة العائد المادية الشمسية العصا الاضراب تشكيل الآلية الآلية ≤250mm عرض الشريط
مقدمة المنتج
يمكن أن يحقق خط الإنتاج التلقائي لضرب و تشكيل العصابة الشمسية ورقة واحدة أصلية من العديد من العمليات ، والإنتاج دون انقطاع ،القص في إنتاج واحد مستمر، بحيث يكون معيار مظهر المنتج، والضرب التثبيت ثابت سهل. خط الإنتاج لديه سرعة إنتاج عالية، والضرب على الخط وإنتاج التشكيل المستمر،سهلة التشغيل وتستخدم أقل من العمالة.
تكوين المنتج
| المواد | الفولاذ منخفض الكربون المطاط بالحر |
| قوة إنتاج المواد الخام | 235Mpa |
| القطر الخارجي للملف | ≤Ф1600 مم |
| القطر الداخلي للملف | ف508ملم |
| عرض الشريط | ≤ 250 ملم |
| سمك الشريط الصلب | 1.5~2.5ملم |
| وزن لفة واحدة | ≤2500 كجم |
| خط الإنتاج يغطي مساحة | 25000X3000X1800 |
ملاحظة: تخضع رسومات نوع اللوحة للرسومات الموقعة والمؤكدة من قبل المشتري والبائع.

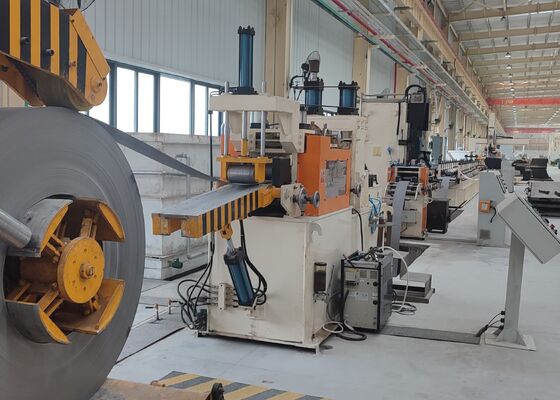

عملية الإنتاج

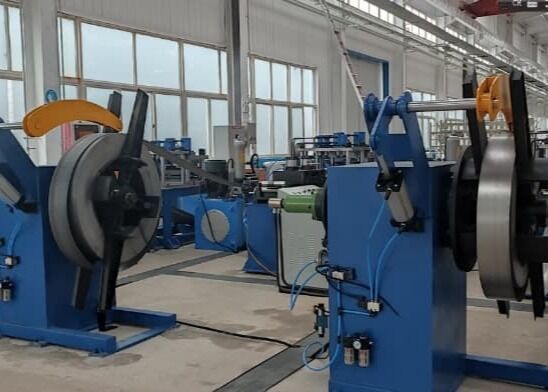

يتم تنفيذ خط الإنتاج وفقًا للعملية التكنولوجية التالية: التفريغ→تسوية إطعام الخدمة→القرصنة→التشكيل البارد→القطع الهيدروليكي→التفريغ
تكوين و وظيفة الوحدة
آلة قشرة هيدروليكية 1 مجموعة
الغرض: قطع القطع إلى طول معين. لا يتوقف الخط كله عندما يتم قطعها. سريع وفعال
الهيكل: تشمل المكونات الرئيسية إطار القطع ، والقطع ، والنظام الهيدروليكي والمكونات الأخرى.
أداة القطع: 3 مجموعات في المجموع
مادة السكين: Cr12MoV (صلابة بعد التخفيف هي HRC58 ~ 62)
نظام هيدروليكي 1 مجموعة
التطبيق: توفير الطاقة لآلات الاختبار والقطع.
الهيكل: يتم اعتماد هيكل مزيج من المضخة والكميل ، وسرعة عمل الخنق والقص سريعة ، مما يحسن من سرعة خط الإنتاج.يستخدم المبرد المبرد بالهواء لتبديد الحرارة لتلبية متطلبات الإنتاج تحت الحمل العالي ودرجة الحرارة العاليةالنظام الهيدروليكي هو نظام هيدروليكي سريع، مناسبة لخطوط الإنتاج عالية السرعة الخنق والثقب والطحن.المكونات الهيدروليكية الرئيسية تعتمد منتجات بكين هواد.
المكونات الرئيسية هي: مضخة الزيت، المحرك، الصمام الهيدروليكي، الصمام الكهربائي، المرشح وخزان الزيت الهيدروليكي.
النظام الهيدروليكي يتبنى مرشحات، ونظافة الزيت مضمونة من الدرجة 6-8.
ضغط النظام الهيدروليكي: 22Kpa
طاقة النظام الهيدروليكي: 15kw
وحدة التحكم الكهربائية 1 مجموعة
يتبنى الخط بأكمله وضع التحكم من قبل الإنسان والآلة الذي يجمع بين PLC وشاشة اللمس. يمكن تعيين معايير المواصفات والكمية ومعايير النظام للأجزاء من خلال شاشة اللمس.يمكن تخزين مجموعات متعددة من تعليمات التشغيل في وقت واحددرجة التشغيل الآلي عالية. لديها وظيفة إنذار في حالة وجود خلل في خط الإنتاج.ويمكن مراقبة عمل خط الإنتاج بأكمله من خلال نظام التحكمبعد إيقاف التشغيل أو إيقاف الحالة غير الطبيعية ، يمكن أن تستمر في المعالجة وفقًا لمعلمات العمل المحددة سابقًا.

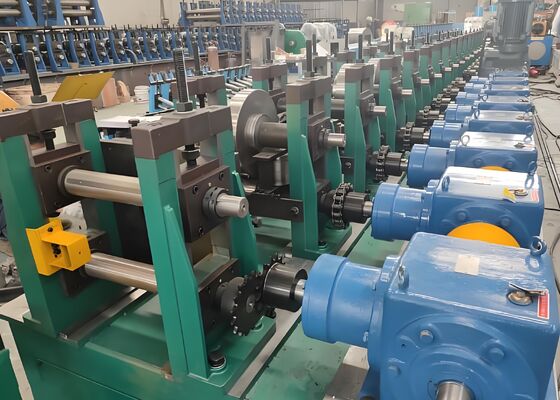

آلة تشكيل اللفوف 1 مجموعة
التطبيق: يستخدم لجعل شكل اللوحة النهائية المطلوبة إلى شكل الواجهة النهائي المطلوب من خلال عملية ثني اللف.
عند استبدال المنتجات بمواصفات مختلفة، تحتاج إلى استبدال جزء فقط من المسافة.
هيكل: تتبنى وحدة التشكيل رفًا مستقلًا (طريقة توري). محرك ، ناقل محرك تخفيض. تم تصميم وحدة التشكيل بواسطة برنامج احترافي.المادة مصنوعة من الصلب المقطر عالية الجودة Cr12الصلبة بعد التخفيف هي HRC58 ~ 62. يتم مسح سطح الدوار بعد الانتهاء. الدوار له دقة عالية وطول العمر.
يتم تشغيل العمود السفلي ، ويستخدم العمود العلوي والسفلي عجلات متزامنة للانتقال الضروري.
المكسرة الخارجية للقوس هي يسارية (العمود السفلي) ويمينية (العمود العلوي).
| مواد القوس | حديد صب |
| مواد الأدوات | 45، تم إطفائها وتعقيدها ، صلابة HRC42 ~ 45 |
| المعلمات: تشكيل الممرات | ستة عشر مرشحة |
| قطر عمود آلة التشكيل | φ70mm (خاضع للتصميم النهائي) |
| قوة المحرك | حوالي 22 كيلوواط (مع مراعاة التصميم النهائي) |
| الحد الأقصى للسرعة الخطية | 5~20m/min |
