تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | فولاذ منخفض الكربون مدرفل على الساخن | قوة إنتاج المواد الخام: | 235 ميجا باسكال |
|---|---|---|---|
| لفائف القطر الخارجي: | ≥Ф1600 ملم | القطر الداخلي للملف: | Ф508mm |
| عرض الشريط: | ≤250 ملم | سمك الشريط الصلب: | 1.5 ~ 2.5 ملم |
| وزن لفة واحدة: | ≥2500 كجم | خط الإنتاج يغطي مساحة: | 25000X3000X1800 |

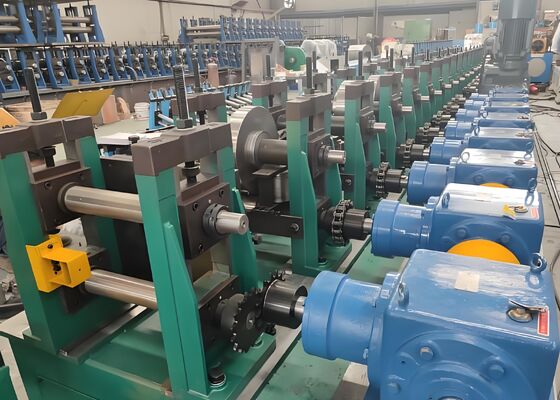

النموذج BPF250 الشمسية العصابة الخنق تشكيل خط إنتاج CNC للصلب منخفض الكربون المطاط الساخن
مقدمة المنتج
يمكن أن يحقق خط الإنتاج التلقائي لضرب و تشكيل العصابة الشمسية ورقة واحدة أصلية من العديد من العمليات ، والإنتاج دون انقطاع ،القص في إنتاج واحد مستمر، بحيث يكون معيار مظهر المنتج، والضرب التثبيت ثابت سهل. خط الإنتاج لديه سرعة إنتاج عالية، والضرب على الخط وإنتاج التشكيل المستمر،سهلة التشغيل وتستخدم أقل من العمالة.
تكوين المنتج
| المواد | الفولاذ منخفض الكربون المطاط بالحر |
| قوة إنتاج المواد الخام | 235Mpa |
| القطر الخارجي للملف | ≤Ф1600 مم |
| القطر الداخلي للملف | ف508ملم |
| عرض الشريط | ≤ 250 ملم |
| سمك الشريط الصلب | 1.5~2.5ملم |
| وزن لفة واحدة | ≤2500 كجم |
| خط الإنتاج يغطي مساحة | 25000X3000X1800 |
ملاحظة: تخضع رسومات نوع اللوحة للرسومات الموقعة والمؤكدة من قبل المشتري والبائع.
عملية الإنتاج
يتم تنفيذ خط الإنتاج وفقًا للعملية التكنولوجية التالية: التفريغ→تسوية إطعام الخدمة→القرصنة→التشكيل البارد→القطع الهيدروليكي→التفريغ
تكوين و وظيفة الوحدة
مُكشّف
إطلاق: الجهاز في وضع الرأس الواحد. الدعم الواحد، يدويا القيادة التوسع والانكماش من عمود المواد من uncoiler.
هيكل التوتر هو نوع قضيب الاتصال ، وحالة العمل مستقرة وموثوقة.
يتم تجهيز المكشوفة بجهاز الفرامل الهوائية.
من أجل منع تخفيف المواد أثناء عملية التفريغ ، يتم تجهيز المفتاح بذراع ضغط هوائي لضمان سلامة المشغلين.
يحتوي الملفوف أيضًا على 4 حواجز لمنع عدم تصعيد الدفة أو إطلاقها.
| القطر الداخلي المسموح به للملف | ف508ملم |
| الحد الأقصى للقطر الخارجي للملف | ف1600ملم |
| الحد الأقصى للعرض المسموح به للورقة | 250 ملم |
| الحد الأقصى لوزن محملات الأدوات | ≤2500 كجم |
جهاز تغذية مستوى الخدمة 1 مجموعة
الاستخدامات: تغذية مواد الورق وفقًا لطول الخطوة المطلوبة الفعلية للثقب ، ويمكن تعيين مجموعات متعددة من معايير التغذية في وقت واحد ، وهو أمر مريح وسريع.دقة التغذية دقيقة بدون تحمل تراكمي.
يحتوي جهاز تغذية الخدمة على زوج واحد من أزرار التغذية ، وذلك باستخدام ضغط الربيع والتخفيف الهوائي. يتحكم محرك الخدمة في عملية التخفيف.
الهيكل: يتكون من الإطار ونظام الضغط ونظام القيادة الخدمية
| سرعة التغذية القصوى | 40m/min |
| الحد الأقصى للعرض المسموح به | ≤ 250 ملم |
| سمك التغذية المسموح به | ≤ 2.5 ملم |
| خطأ تغذية واحد | ≤ ± 0.2mm (التسامح ليس تراكمياً) |
| مادة رولر التغذية هي 9Cr2Mo (أو GCr15) ، وقسوة هي HRC55-60 | |
طابعة واحدة للضرب (بما في ذلك الطابعة للضرب)
التطبيق: باستخدام الصحافة الهيدروليكية الخاصة 80T ، يمكن ضبط موقف الاختراق على طول عرض المادة ، ولها خصائص الهيكل المعقول ،حياة خدمة طويلة وتعديل مريح.
تم تطوير النظام الهيدروليكي المجهز بهذه الآلة الخرسانية خصيصا لآلة الخرسانة متعددة المحطات.وتعتمد وحدة تحكم هيدروليكية خاصة، والتي لديها خصائص سرعة ضرب سريعة وضوضاء منخفضة، ومجهزة مع التبريد سخان لتبديد الحرارة لتلبية احتياجات الإنتاج المستمر.(لقد تم استخدام هذا النظام الهيدروليكي بنجاح في العديد من خطوط الإنتاج)
الهيكل: يتم اعتماد نموذج الصحافة الهيدروليكية للإطار لحام الصفائح الفولاذية ، والتي هي اقتصادية وقابلة للتطبيق ، والسرعة سريعة.يمكن تعديل مسافة الاختبار في الاتجاه العرضي لللوحة، ويمكن تغيير مسافة القطع من خلال نظام التحكم الكهربائي.
إبرة: 1 مجموعة من 8 ثقوب مطولة 11x30 يتم إبرة في وقت واحد.
آلة تشكيل اللفوف 1 مجموعة
التطبيق: يستخدم لجعل شكل اللوحة النهائية المطلوبة إلى شكل الواجهة النهائي المطلوب من خلال عملية ثني اللف.
عند استبدال المنتجات بمواصفات مختلفة، تحتاج إلى استبدال جزء فقط من المسافة.
هيكل: تتبنى وحدة التشكيل رفًا مستقلًا (طريقة توري). محرك ، ناقل محرك تخفيض. تم تصميم وحدة التشكيل بواسطة برنامج احترافي.المادة مصنوعة من الصلب المقطر عالية الجودة Cr12الصلبة بعد التخفيف هي HRC58 ~ 62. يتم مسح سطح الدوار بعد الانتهاء. الدوار له دقة عالية وطول العمر.
يتم تشغيل العمود السفلي ، ويستخدم العمود العلوي والسفلي عجلات متزامنة للانتقال الضروري.
المكسرة الخارجية للقوس هي يسارية (العمود السفلي) ويمينية (العمود العلوي).
| مواد القوس | حديد صب |
| مواد الأدوات | 45، تم إطفائها وتعقيدها ، صلابة HRC42 ~ 45 |
| المعلمات: تشكيل الممرات | ستة عشر مرشحة |
| قطر عمود آلة التشكيل | φ70mm (خاضع للتصميم النهائي) |
| قوة المحرك | حوالي 22 كيلوواط (مع مراعاة التصميم النهائي) |
| الحد الأقصى للسرعة الخطية | 5~20m/min |
