تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |

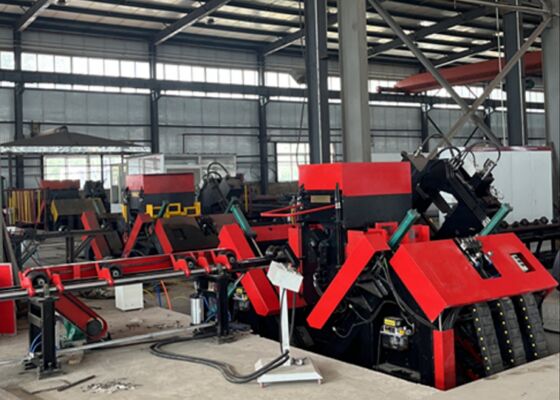

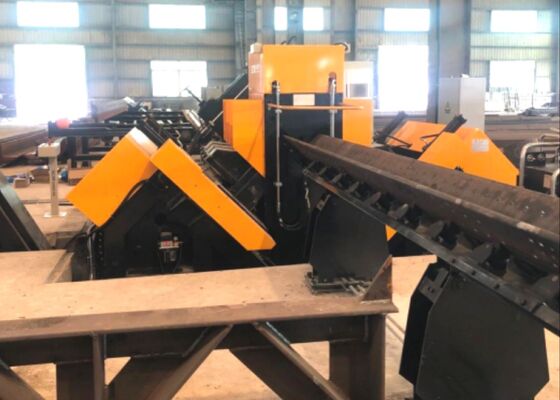

100×100×10~250×250×32ملم حجم الزاوية CNC Steel Table Drilling Machine 40mm Max Drilling
مقدمة المنتج
تم تصميم خط آلة الحفر والتمييز الزاوي CNC بدقة للحفر والتمييز من الصلب الزاوي الكبير عالي القوة المستخدم في أبراج خطوط النقل.هذا النظام يضمن الحفر الدقيق لجميع الثقوب في الفولاذ الزاوية، مما يضمن جودة ثقب استثنائية ودقة الموقع. بالإضافة إلى ذلك، فإنه يعزز كفاءة الإنتاج مع توفير درجة عالية من الأتمتة.
المعايير الرئيسية:
| النموذج | JNC2532 | ADM2532 | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| أقصى طول الفراغ ((m) | 14 | ||
| مقطوعة من محور الحفر | / | BT40 | |
| أقصى قطر الحفر (ملم) | ف40 | ||
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) | ||
| سرعة الدوران القصوى للدوار (r/min) | 120-560، تعديل المحول بدون خطوة | 6000 | |
| السرعة القصوى للثقب (m/min) | / | 200 | |
| محاور CNC | 3 | 9 | |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) | 50-330 (دون خطوة) | |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 | ||
| قوة العلامة (kN) | 1000/1200 | ||
| كمية مجموعة الشخصيات | 4 | ||
| عدد الشخصيات في كل مجموعة | 18 | ||
| الجانب الشخصي ((ملم) | 14 × 10 × 19 | ||
| نظام تبريد حفر | تبريد خارجي |
تشتيت الهواء التبريد الداخلي الجاف |
|
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | ||
| الأبعاد الإجمالية (م) | 32x7x2.5 | 34 × 8 × 3 | 34 × 8.9 × 3 |
خصائص المنتج:
1يتم تجهيز خط الإنتاج بنظام تحميل تلقائي، يضم قناة تغذية أفقية، رف تحميل دوار، ونظام تفريغ تلقائي جنبا إلى جنب مع آلية تغذية.يتم دمج جميع عمليات الحفر والطبع الصلب على الفولاذ الزاوية بسلاسة في، تدفق عمل فعال. العملية بأكملها تلقائية بالكامل ، مما يزيل الحاجة إلى التدخل اليدوي ويقلل بشكل كبير من متطلبات عمل المشغل.

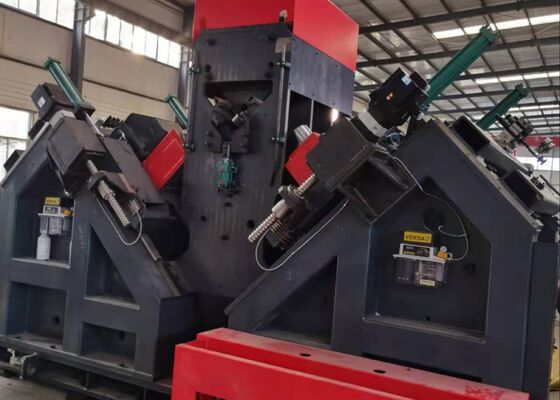

2تم تجهيز محور الحفر بمحور دقة تايوان BT40 (مع سائل تبريد داخلي) ، مما يضمن كفاءة الحفر الدقيقة.يتم تجهيز وحدة الحفر مع ستة رؤوس الحفر CNC، ثلاثة وضعت على كل جانب من الفولاذ الزاوية.الرؤوس على كلا الجانبين قادرة على حفر الثقوب في وقت واحد مع قطرات متطابقة وبفترات متسقة من الطرف العلوي من الأجنحة الفولاذية الزاوية.
3يحتوي البرنامج على واجهة ثنائية اللغة الصينية / الإنجليزية، مما يوفر التنقل سهل الاستخدام وعرض واضح لرسومات القطعة.
4عملية البرمجة سهلة الاستخدام وفعالة ؛ يحتاج المستخدمون فقط إلى إدخال أبعاد قطرة العمل ، قطر الثقب ، المسافة ، والكمية لتوليد البرنامج. بالإضافة إلى ذلك ،يمكن استخدام برنامج CAD / CAM لتحويل الملفات بسلاسةالنظام متوافق تماماً مع ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA
5المكونات الهيدروليكية والهوائية والكهربائية الرئيسية مصدرها من العلامات التجارية المعروفة عالية الأداء لضمان موثوقية استثنائية ومدة خدمة طويلة.
6تم تجهيز النظام بوظيفة التشخيص الذاتي المدمجة، مما يسهل الكشف عن الأخطاء وتسوية الأخطاء بكفاءة.
7وحدة القص متوفرة كترقية اختيارية، مع آلية قطع شفرة مزدوجة لتحسين الأداء.
تمثل هذه العينات مجموعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدمة عادة في بناء أبراج خطوط النقل.أنها بمثابة مرجع بصري للمستخدمين المحتملين أو المفتشين لتقييم أداء التشغيل للمعدات، وتوفير معايير واضحة وقابلة للقياس لتقييم ما إذا كانت المعدات تلبي معايير التصنيع اللازمة لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث تعرض أبراج النقل لظروف الطقس القاسية والحملات الكبيرة،هذه المعدات تلعب دوراً أساسياً في معالجة مكونات الفولاذ الزاوية التي تشكل الهياكل المحملة للبرجيقوم بتنفيذ عمليات الحفر والطبع بكفاءة على الفولاذ الزاوي المستخدم في أجسام الأبراج والذراعين والعناصر الهيكلية الحيوية الأخرى ،ضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهوبالتالي ، فإنه يساهم بشكل كبير في سلامة هيكلية واستقرار أبراج الإرسال على المدى الطويل طوال عمر الخدمة.
