تفاصيل المنتج:
شروط الدفع والشحن:
|
| الحد الأقصى لحجم قطعة العمل (مم): | 1500*800 | الأعلى. قطر اللكم (مم): | φ26 |
|---|---|---|---|
| الأعلى. قطر الحفر (مم): | Φ50 | مقطوعة من محور الحفر: | بي تي50 |
| قوة اللكم (KN): | 1000/1200 | قوة العلامات (KN): | 800/1200 |
| حجم الحرف (مم): | 14*10*19 | الكمية. من الطابع: | 12 |

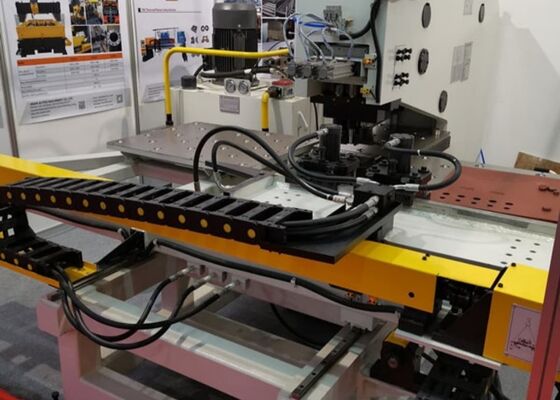

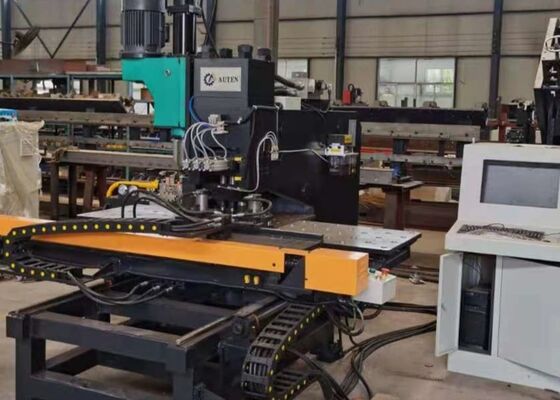

موديل BNHD120 آلة ثقب الصفائح الفولاذية الهيدروليكية CNC أوتوماتيكية 1500*800 مم قطعة العمل
مقدمة المنتج:
تم تصميم آلة الثقب والحفر CNC هذه خصيصًا لصناعة أبراج الصلب، حيث توفر دقة استثنائية في عمليات الثقب والتوسيم والحفر لمكونات الصفائح الفولاذية. بالإضافة إلى ذلك، فإنها تظهر مرونة كبيرة، مما يسهل تنفيذ مهام الثقب والحفر والتوسيم على مجموعة متنوعة من الأجزاء المعدنية، وبالتالي دعم مجموعة واسعة من التطبيقات الصناعية.
تكوين المنتج:
| الموديل | BNHD120 | |
| أقصى حجم لقطعة العمل (مم) | 1500*800 | |
| أقصى قطر للثقب (مم) | Φ26 | |
| أقصى قطر للحفر (مم) | Φ50 | |
| مخروط عمود الحفر | BT50 | |
| سمك اللوحة (مم) | الثقب | 5～25 (Q235) |
| الحفر | 40 | |
| قوة الثقب (كيلو نيوتن) | 1000/1200 | |
| قوة التوسيم (كيلو نيوتن) | 800/1200 | |
| الحد الأدنى للمسافة بين الثقب وحافة اللوحة (مم) | الثقب | 25 |
| الحفر | يعتمد على قطر الثقب | |
| حجم الحرف (مم) | 14*10*19 | |
| كمية الحرف | 12 | |
| محطات القوالب | 4 | |
| سرعة تغذية الحفر (مم/دقيقة) | 0~5000 | |
| شوكة عمود الحفر (مم) | 350 | |
| سرعة دوران عمود الحفر (دورة/دقيقة) | 30~3000 | |
| وضع البرمجة | برمجة الأوامر، رسم أوتوكاد أو برامج التخطيط | |
| الأبعاد الكلية الطول*العرض*الارتفاع (م) | 3.3*3.2*3 | |
ميزة المنتج:
1. تتميز آلة ثقب وتوسيم القنوات الفولاذية CNC بإطار ملحوم قوي من النوع C، مما يضمن سلامة هيكلية استثنائية ويوفر مساحة تشغيل واسعة. وهي مجهزة بثلاث محطات قوالب، إحداها مخصصة حصريًا للتوسيم، وتدعم الفهرسة التلقائية بين المحطات لتعزيز كفاءة سير العمل. نظام التثبيت متعدد الاستخدامات للغاية، ويتسع لمجموعة واسعة من قطع العمل، مع حاجز مرجعي صفري لضمان محاذاة دقيقة. يتم وضع قطع العمل بشكل آمن على طاولة عمل ذات محامل كروية، مما يسهل التعامل السلس والخالي من المتاعب. يتم تشغيل الحركة على محوري X و Y بواسطة محركات سيرفو، مع مسامير كروية عالية الدقة تضمن نقلًا دقيقًا، بينما يتم التحكم في دقة موضع الثقب بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC)، مما يتيح الأتمتة الكاملة لعملية التشغيل الآلي. يدعم النظام أيضًا تخزين واسترجاع وإعادة استخدام برامج قطع العمل، مما يضمن دورات إنتاج دفعية سلسة.
2. تشتمل آلة حفر الصلب CNC على تقنية التحكم الرقمي بالحاسوب (CNC) المتطورة، مقترنة بأنظمة تغذية تعمل بمحركات سيرفو، مما يضمن كفاءة تشغيل استثنائية ودقة متسقة عبر مجموعة واسعة من قطع العمل.
3. تم تصميم المكونات الوظيفية الرئيسية للآلة بهيكل معياري، مما يحسن سهولة الصيانة ويحسن عمليات الإصلاح.
4. تدمج آلة ثقب وتوسيم الصفائح المعدنية CNC وظائف الثقب والتوسيم والحفر في عملية واحدة متماسكة، مما يوفر إمكانيات متعددة الاستخدامات ضمن دورة تشغيل موحدة.
5. تم تجهيز وحدة الحفر بميزات رئيسية بما في ذلك التغذية السريعة للأسفل، والتقدم الدقيق للتشغيل الآلي، والسحب السريع، مما يعزز بشكل كبير كفاءة التشغيل في بيئات العمل العملية.
6. مع نظام متقدم للكشف عن الأخطاء التشخيصية الذاتية، تحدد الآلة بسرعة أي مشاكل تشغيلية، مما يتيح الصيانة في الوقت المناسب ويضمن موثوقية الإنتاج المستمر.
7. تم تصميم عملية البرمجة مع مراعاة سهولة الاستخدام: يمكن للمشغلين إدخال أقطار الثقوب والإحداثيات الموضعية وكميات الدفعات مباشرة في نظام التحكم. علاوة على ذلك، فإن النظام متوافق تمامًا مع البرامج التي تم إنشاؤها بواسطة برامج التخطيط المتخصصة ويدعم التحويل السلس لملفات CAD/CAM، مما يضمن تنفيذًا سلسًا وفعالًا للبرامج.

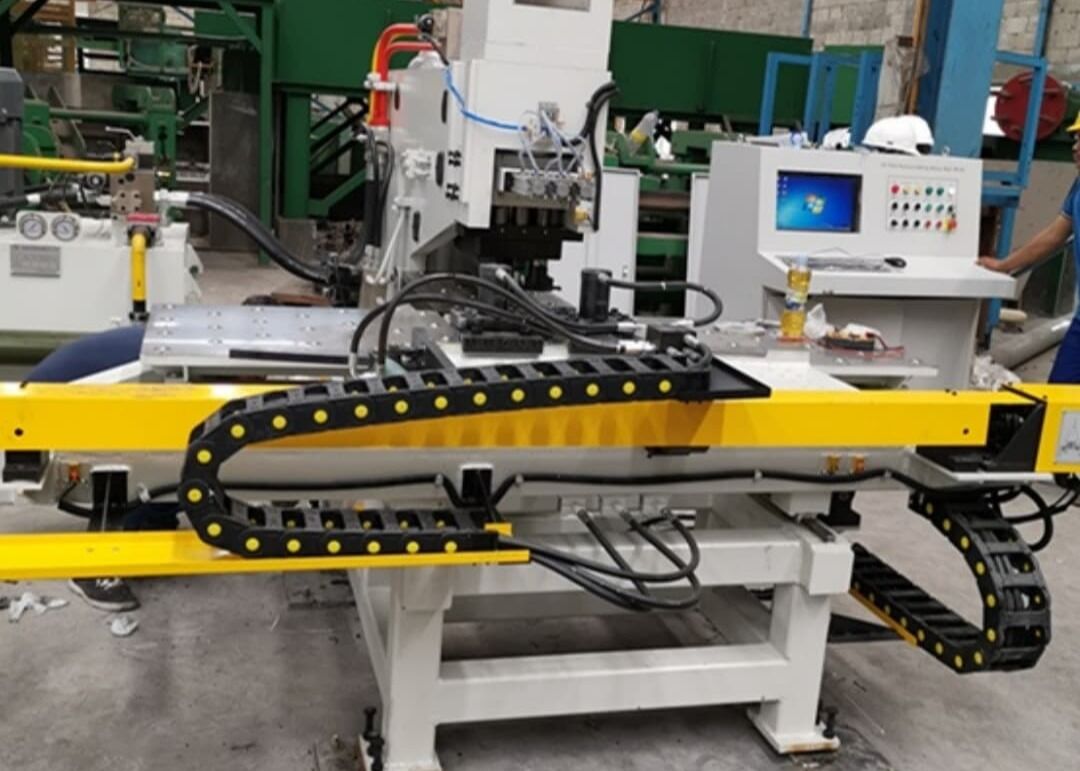

تفاصيل الآلة:
تم تصميم نظام تشغيل المعادن المتخصص هذا بعناية لأداء عمليات الثقب والتوسيم والحفر على الصفائح الفولاذية ضمن صناعة تصنيع أبراج الصلب. يوفر دقة تشغيل استثنائية، ويلبي معايير التفاوت الصارمة وتشطيب السطح. إلى جانب وظيفته الأساسية في قطاع أبراج الصلب، تقوم هذه المعدات متعددة الاستخدامات باستمرار بتنفيذ مهام الثقب والحفر والتوسيم على الصفائح المعدنية لمجموعة واسعة من التطبيقات الصناعية. تضمن كفاءة تشغيل فائقة ومعالجة دقيقة لمختلف قطع العمل المعدنية، مما يؤدي إلى تبسيط سير العمل وتعزيز جودة المنتج عبر قطاعات صناعية متعددة.
