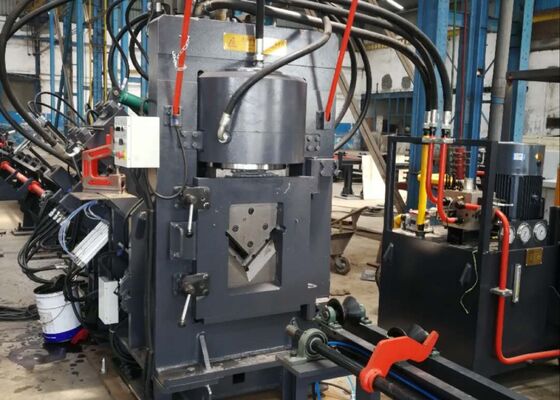

آلة ثقب التغذية التلقائية CNC لمعالجة زوايا الحديد لبرج نقل الطاقة
مقدمة المنتج:
خط الإنتاج عالي السرعة من سلسلة JNC للثقب والوسم والقطع CNC للزوايا يتكون بشكل أساسي من وحدة الثقب، ووحدة الوسم، ووحدة القطع، وناقل عرضي، وناقل دوار، وناقل تغذية، وناقل تفريغ، وعربة تغذية CNC، ونظام هيدروليكي، ونظام كهربائي، ونظام هوائي، ومكونات أساسية أخرى. تم تصميم خط الإنتاج هذا خصيصًا للمعالجة الآلية لزوايا الحديد في صناعة تصنيع الأبراج. تتم العملية بأكملها بالتحكم الرقمي، مما يسهل التشغيل سهل الاستخدام. يدعم الإنتاج الآلي عالي الدقة ومتعدد الأصناف وعلى نطاق واسع.
معلمات المنتج:
| الموديل | JNC2020 |
| حجم الزاوية (مم) | 50×50×4 ~ 200×200×20 |
| الحد الأقصى للثقب (القطر × السماكة) (مم) | Φ26×20 |
| قوة الثقب (kN) | 1000/1200 |
| قوة الوسم (kN) | 1000/1200 |
| قوة القطع (kN) | 2200/4300 |
| الحد الأقصى لطول القطعة الخام (م) | 14 |
| الحد الأقصى لطول المنتج النهائي (م) | 12 |
| عدد المثاقب لكل جانب | 3 |
| مجموعة حروف الوسم | 4 |
| عدد الحروف لكل مجموعة | 18 |
| حجم الحرف (مم) | 14×10×19 |
| محاور CNC | 3 |
| وضع القطع | شفرة مزدوجة أو شفرة مفردة |
| طريقة التبريد | تبريد بالماء / تبريد بالهواء / مبرد زيت |
| الحد الأقصى لسرعة التغذية (م/دقيقة) | 80 |
| وضع البرمجة | برنامج Lofting أو برمجة التعليمات |
| الأبعاد الكلية (م) | حوالي 32×7×3 |
| يمكن تعديل وتغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العملاء المحددة. | |
ميزات المنتج:
1. آلة ثقب زوايا الحديد CNC مجهزة بوحدتي ثقب أو ثلاث وحدات ثقب، كل منها مصمم للتعامل مع ثلاثة أحجام مختلفة من المثاقب. يتم التحكم في وحدات الثقب هذه بدقة عبر التحكم الرقمي (NC)، مما يضمن تعديلات دقيقة لمواضع الثقب. الآلة قادرة على إنتاج ثقوب دائرية وبيضوية. قدراتها العالية في التغذية والثقب تعزز بشكل كبير كفاءة الإنتاج. بالنسبة لزوايا الحديد 50×50×4 مم، تحقق الآلة قدرة إنتاجية تتراوح بين 9-10 أطنان خلال وردية عمل مدتها ثماني ساعات.
2. وحدة الوسم لآلة ثقب الزوايا CNC مدمجة في غلاف قوي وصلب. يتكون نظام الوسم من أربع مجموعات خراطيش، يمكن اختيارها عن طريق البرمجة، مما يسمح بتعديل مرن لموضع الوسم. بالإضافة إلى ذلك، تشتمل الآلة على طريقة وسم قرصية مع 10 صفوف، تقوم باختيار الأحرف تلقائيًا دون الحاجة إلى إدخال يدوي، مما يحسن بشكل كبير كفاءة الوسم.
3. آلة قطع زوايا الحديد CNC مجهزة بوحدة قص بشفرة مفردة، تشتهر بقوة قصها الفائقة. يتم تنفيذ كل عملية قطع بدون هدر للمواد، ويكون سطح القطع الناتج نظيفًا وسلسًا. تم تصميم غلاف الشفرة بهيكل باب مفتوح، مما يسهل استبدال الشفرات بسرعة وأمان.
4. طاولة المواد الأفقية تنقل زاوية الحديد بفعالية إلى رف المواد الدوار، الذي يعمل بمحرك ومخفض. تضمن هذه الآلية وضع زاوية الحديد بشكل آمن على ناقل التغذية لمزيد من المعالجة.
5. يتم تثبيت قطعة العمل وتغذيتها بإحكام بواسطة عربة تغذية CNC، مما يضمن محاذاة دقيقة ودقة في تحديد المواقع. يتم تشغيل عربة التغذية بواسطة محرك سيرفو، مع تغذية راجعة من مشفر كهروضوئي، تعمل ضمن نظام تحكم حلقة مغلقة.
6. آلة ثقب ووسم معادن زوايا الحديد CNC تعمل عبر نظام هيدروليكي يدفع وظائف الثقب والوسم والقص. وهي مجهزة بمحطة هيدروليكية عالية السرعة مع مجمع، وتستخدم الخطوط الهيدروليكية وصلات من نوع الحلقات، مما يضمن أداءً مانعًا للتسرب ويسهل الاستبدال والصيانة بسهولة. يتم توريد كتل الصمامات الهيدروليكية الرئيسية من العلامة التجارية الشهيرة Atos، مما يضمن نظامًا هيدروليكيًا موثوقًا وعالي الأداء.
7. يوفر نظام تبريد المحطة الهيدروليكية مجموعة من الخيارات، بما في ذلك التبريد بالماء، أو التبريد بالهواء، أو تبريد الزيت. تسمح هذه المرونة للعملاء باختيار طريقة التبريد الأنسب وفقًا لمتطلبات التشغيل الخاصة بهم.

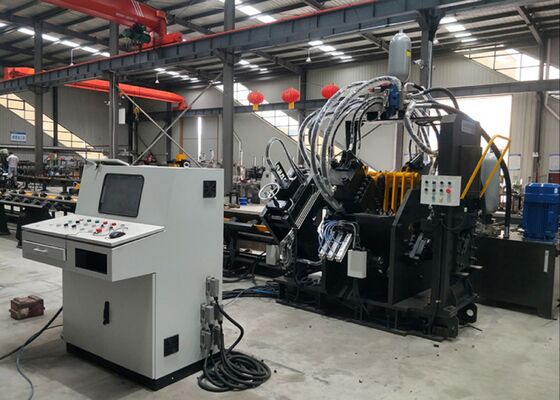

8. يتكون نظام التحكم من كمبيوتر علوي، ووحدة تحكم منطقية قابلة للبرمجة (PLC)، ومحرك سيرفو، ومفاتيح كشف خارجية، ومكونات أخرى حيوية. يقوم المشغل ببساطة بإدخال متطلبات المعالجة، ويقوم النظام تلقائيًا بإنشاء برنامج المعالجة المقابل. كما أنه قادر على قراءة تنسيقات الملفات مثل DXF و NC وغيرها التي تنتجها برامج CAD. واجهة الإنسان والآلة للكمبيوتر العلوي سهلة الاستخدام، وتتميز بشاشة عرض بديهية وتشغيل سهل. تدعم وظائف مثل تصور قطعة العمل الرسومي، وتخزين البيانات الشامل، وتتبع بيانات الموقع، وإشعارات إنذار الأعطال.

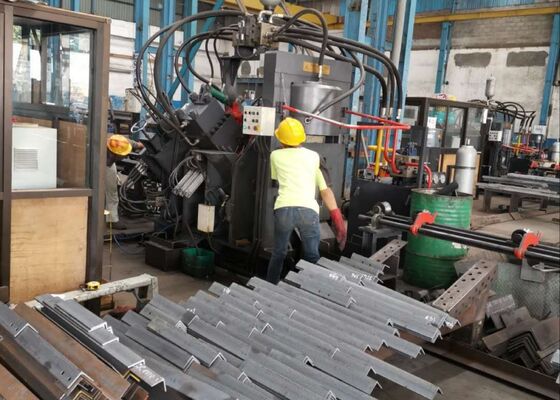

هذه العينات، التي تمثل المواصفات القياسية وظروف المعالجة النموذجية داخل صناعة أبراج زوايا الحديد، تسمح للمستخدمين بتقييم جودة المعالجة والدقة والصنعة للمعدات مباشرة. إنها بمثابة مرجع ملموس لتقييم أداء المعدات وملاءمتها لمتطلبات إنتاج معينة، وبالتالي دعم اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.
في بناء خطوط نقل الطاقة فائقة الجهد (UHV)، حيث تتعرض الأبراج لظروف جوية قاسية وأحمال كبيرة، تلعب هذه المعدات دورًا حيويًا في معالجة مكونات زوايا الحديد التي تشكل الإطار الأساسي للأبراج. إنها تؤدي بكفاءة عمليات الحفر والختم على زوايا الحديد المستخدمة في أجسام الأبراج، والعوارض المتقاطعة، والعناصر الهيكلية الأساسية الأخرى، مما يضمن أبعادًا دقيقة واتصالات موثوقة تحافظ على الاستقرار والسلامة الشاملة للأبراج.
