تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |

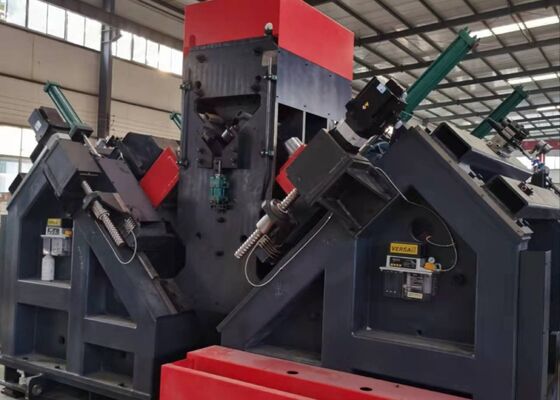

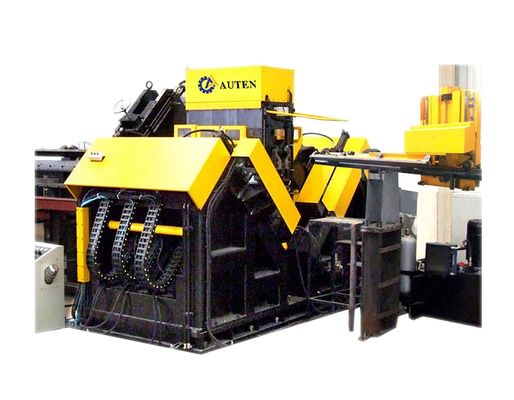

ADM2532 نموذج CNC زاوية الفولاذ الطاولة الحفر آلة علامة محرك PLC 40mm الحفر الأقصى
مقدمة المنتج
تم تصميم خط آلة الحفر والتمييز الزاوي CNC بخبرة لحفر وتطبع الصلب الزاوي الكبير عالي القوة المستخدم في أبراج خطوط النقل.هذا النظام يضمن الحفر الدقيق لجميع الثقوب في الفولاذ الزاوية، الحفاظ على جودة ثقب متفوقة ودقة الموقع. علاوة على ذلك، فإنه يعزز كفاءة الإنتاج ويوفر مستوى عال من الأتمتة.
المعايير الرئيسية:
| النموذج | JNC2532 | ADM2532 | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| أقصى طول الفراغ ((m) | 14 | ||
| مقطوعة من محور الحفر | / | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | ف40 | ||
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) | ||
| سرعة الدوران القصوى للدوار (r/min) | 120-560، تعديل المحول بدون خطوة | 6000 | |
| السرعة القصوى للثقب (m/min) | / | 200 | |
| محاور CNC | 3 | 9 | |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) | 50-330 (دون خطوة) | |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 | ||
| قوة العلامة (kN) | 1000/1200 | ||
| كمية مجموعة الشخصيات | 4 | ||
| عدد الشخصيات في كل مجموعة | 18 | ||
| الجانب الشخصي ((ملم) | 14 × 10 × 19 | ||
| نظام تبريد حفر | تبريد خارجي |
تشتيت الهواء التبريد الداخلي الجاف |
|
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | ||
| الأبعاد الإجمالية (م) | 32x7x2.5 | 34 × 8 × 3 | 34 × 8.9 × 3 |
خصائص المنتج:

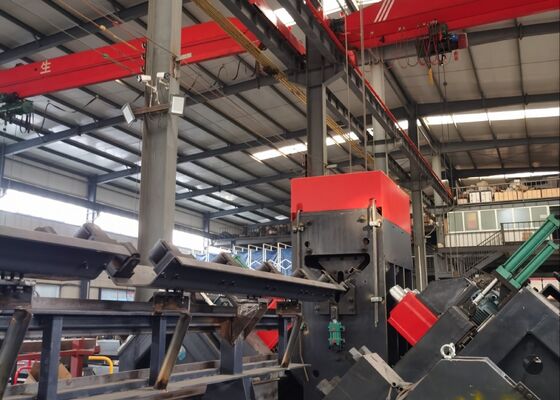

1يتم تجهيز خط الإنتاج بنظام تحميل تلقائي يتضمن قناة تغذية أفقية، رف تحميل دوار،بالإضافة إلى نظام تفريغ تلقائي وآلية تغذيةيتم دمج جميع عمليات الحفر والطبع في الفولاذ الزاوي في عملية مستمرة وفعالة.القضاء على الحاجة إلى التدخل اليدوي وتقليل متطلبات عمل المشغل بشكل كبير.
2يتم تجهيز محور الحفر بمحور دقة تايوان BT40 (بدمج سائل تبريد داخلي) ، مما يضمن كفاءة الحفر الدقيقة.يتم تجهيز وحدة الحفر مع ستة رؤوس الحفر CNC، ثلاثة وضعت على كل جانب من الفولاذ الزاوية.الرؤوس على كلا الجانبين قادرة على الحفر في وقت واحد ثقوب من نفس القطر و في فترات متسقة من الطرف العلوي من الأجنحة الفولاذية الزاوية.
3يحتوي البرنامج على واجهة ثنائية اللغة الصينية / الإنجليزية ، مما يضمن سهولة الاستخدام وعرض واضح لرسومات القطعة.
4عملية البرمجة بسيطة وفعالة ؛ المستخدمين ببساطة بحاجة إلى إدخال أبعاد قطعة العمل ، قطر الثقب ، الفاصل ، والكمية لتوليد البرنامج.يمكن استخدام برنامج CAD / CAM لتحويل الملفات المباشرالنظام متوافق تماما مع ملفات NC1 التي تنتجها TEKLA البرنامج.
5المكونات الهيدروليكية والهوائية والكهربائية الحاسمة تأتي من علامات تجارية راسخة عالية الأداء لضمان الموثوقية والمتانة.
6تم تجهيز النظام بميزة التشخيص الذاتي المتكاملة، مما يتيح الكشف الفعال عن الفشل وإصلاح الأخطاء.
7يتم تقديم وحدة القص كإضافة اختيارية وتستخدم آلية قطع مزدوجة الشفرة لتعزيز الأداء.
تشمل هذه العينات مجموعة متنوعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدم عادة في بناء أبراج خطوط النقل.توفر للمستخدمين المحتملين أو المفتشين مرجعًا مرئيًا لتقييم أداء التشغيل للمعداتتقدم معايير واضحة وقابلة للقياس لتحديد ما إذا كانت المعدات تلبي معايير التصنيع العملية المطلوبة لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث أبراج النقل تتحمل الظروف الجوية القاسية والحمل الثقيل،هذه المعدات تلعب دوراً حاسماً في معالجة مكونات الفولاذ الزاوية التي تشكل الهياكل المحملة الأساسية للأبراجيقوم بفعالية عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الأساسية الأخرى ،ضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهونتيجة لذلك، فإنه يسهم بشكل كبير في سلامة هيكلية طويلة الأجل واستقرار أبراج الإرسال طوال حياتها الخدمية بأكملها.
