تفاصيل المنتج:
شروط الدفع والشحن:
|
| الحد الأقصى لحجم قطعة العمل (مم): | 1500*800 | الأعلى. قطر اللكم (مم): | φ26 |
|---|---|---|---|
| الأعلى. قطر الحفر (مم): | Φ50 | مقطوعة من محور الحفر: | بي تي50 |
| قوة اللكم (KN): | 1000/1200 | قوة العلامات (KN): | 800/1200 |
| حجم الحرف (مم): | 14*10*19 | الكمية. من الطابع: | 12 |
| إبراز: | CNC hydraulic punching machine for power transmission,automatic CNC plate punching machine,hydraulic punching machine for tower connection plates,automatic CNC plate punching machine,hydraulic punching machine for tower connection plates |
||

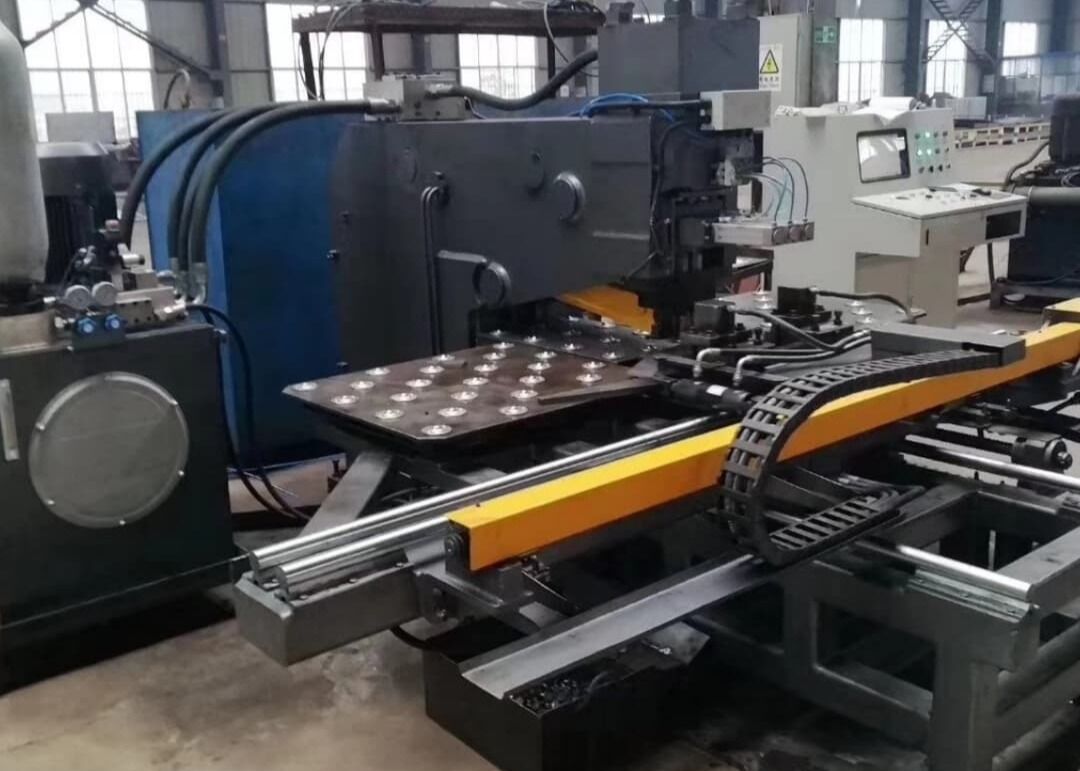

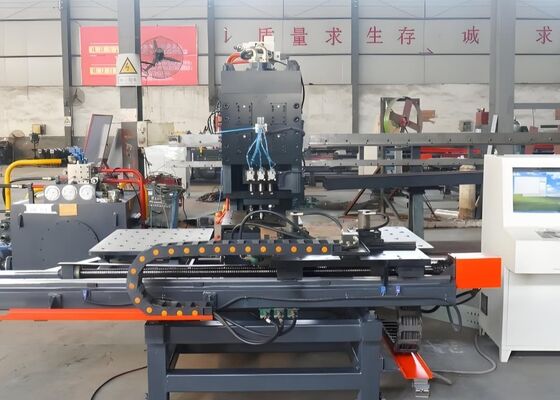

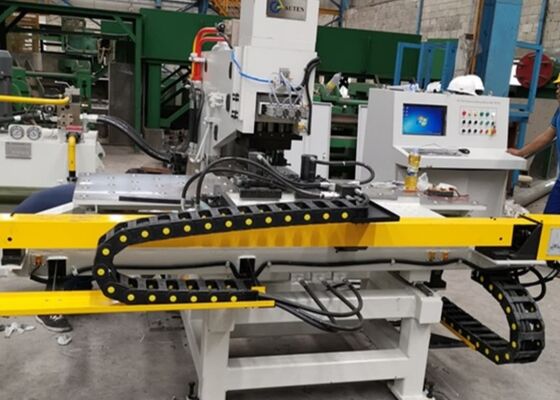

آلة حفر هيدروليكية أوتوماتيكية لـ CNC لخط نقل الطاقة
مقدمة المنتج:
هذه آلة CNC للطحن والحفر لوحات مصممة بدقة لقطاع تصنيع برج الصلب، وتوفير الدقة المتميزة في الطحن،والعمليات الحفر لمكونات الصفائح الصلبةوعلاوة على ذلك، فإنه يظهر تنوعا ملحوظا، مما يسمح بتنفيذ عمليات الخنق والحفر، ووضع العلامات على مجموعة واسعة من الأجزاء المعدنية،تخدم مجموعة واسعة من التطبيقات الصناعية.
تكوين المنتج:
| الحجم الأقصى لقطعة العمل (ملم) | 1500*800 | |
| الحد الأقصى لقطر الخرق (ملم) | Φ26 | |
| أقصى قطر الحفر (ملم) | Φ50 | |
| مقطوعة من محور الحفر | BT2 ملفات | |
| سمك الصفيحة (ملم) | ضربات | 525 (Q235) |
| الحفر | 40 | |
| قوة الضرب (ك.إن) | 1000/1200 | |
| قوة العلامة (kN) | 800/1200 | |
| المسافة الدقيقة بين الثقب وحافة اللوحة (ملم) | ضربات | 25 |
| الحفر | يعتمد على قطر الثقب | |
| حجم الحرف ((ملم) | 14*10*19 | |
| كمية الشخصية | 12 | |
| محطات الغلاء | 4 | |
| سرعة تغذية الحفر (ملم/دقيقة) | 0~5000 | |
| مسار محور الحفر ((ملم) | 350 | |
| سرعة الدوران للفول الحفر ((r/min) | 30~3000 | |
| وضع البرمجة | برمجة الأوامر أو برامج رسم أو تخطيط Auto CAD | |
| الأبعاد الإجمالية L*W*H (m) | 3.3*3.2*3 | |
ميزة المنتج:
1يتم بناء آلة طرق CNC للطاقة الفولاذية ووضع العلامات مع إطار صلب من النوع C لحام، مما يضمن قوة هيكلية متفوقة وتوفير مساحة واسعة للعمليات.وهي مجهزة بثلاثة محطات غرز، واحدة منها مخصصة فقط للرسم، وتدعم المؤشر التلقائي بين المحطات لتحسين كفاءة سير العمل. نظام التثبيت قابلة للتكيف بشكل كبير،قادرة على التعامل مع مجموعة واسعة من قطع العمل، مع عازل إشارة صفر لضمان محاذاة دقيقة. يتم وضع القطع بشكل آمن على طاولة عمل تحمل الكرات ، مما يسمح بالتعامل بسلاسة وبدون جهد.الحركة على طول محور X و Y مدعومة بواسطة محركات الخدمة، مع نقل دقة عن طريق مسامير الكرة عالية الدقة ، في حين يتم إدارة دقة موقع الاختراق بواسطة جهاز تحكم منطقي قابل للبرمجة (PLC) ، مما يتيح أتمتة كاملة لعملية التصنيع.يسمح النظام أيضاً بتخزين، استرداد وإعادة استخدام برامج قطعة العمل، ودعم دورات إنتاج دفعة سلسة.
2تستخدم آلة الحفر الفولاذية CNC تقنية التحكم العددي الحاسوبية المتقدمة (CNC) مقترنة بنظم تغذية تعمل بمحرك الخدمة ،توفير كفاءة تشغيلية استثنائية ودقة ثابتة عبر مجموعة متنوعة من قطع العمل.
3تم تصميم المكونات الوظيفية الأساسية للآلة مع نهج وحدات، مما يعزز سهولة الصيانة وتبسيط إجراءات الإصلاح.
4.تجمع آلة طعنة ووضع علامة الصفائح المعدنية CNC بين عمليات الطعنة ووضع العلامات و الحفر في عملية موحدة ، مما يوفر قدرات متعددة الأبعاد في دورة تشغيل واحدة.
5تتضمن وحدة الحفر ميزات أساسية مثل التغذية السريعة للأسفل، وتقدم الدقة في التصنيع، والإنسحاب السريع،تحسين الكفاءة التشغيلية بشكل كبير في بيئات العمل الحقيقية.
6يحتوي على نظام متقدم للكشف عن الأخطاء التشخيص الذاتي، والآلة تحدد بسرعة أي مشاكل تشغيلية،السماح بإجراءات صيانة سريعة وضمان موثوقية الإنتاج المستمرة.
7تم تصميم عملية البرمجة مع التركيز على سهولة الاستخدام: يمكن للمشغلين إدخال قطر الثقب، الإحداثيات الموضعية، وكميات الدفعة مباشرة في نظام التحكم.النظام متوافق تمامًا مع البرامج التي يتم إنشاؤها بواسطة برنامج تحميل متخصص ويدعم التحويل المباشر لملفات CAD / CAMلضمان تنفيذ البرنامج بسلاسة وكفاءة.
تفاصيل الجهاز:
تم تصميم هذا النظام المتخصص في معالجة المعادن بدقة لتنفيذ عمليات الطرق والعلامات والحفر على لوحات الصلب في صناعة تصنيع أبراج الصلب.إنه يوفر دقة عالية في التصنيعوبالإضافة إلى دورها الرئيسي في قطاع أبراج الصلب، هذه المعدات قابلة للتكيف بشكل متواصل تنفذومهام وضع العلامات للصفائح المعدنية عبر مجموعة واسعة من التطبيقات الصناعيةيضمن الكفاءة التشغيلية المتميزة والمعالجة الدقيقة لجميع أنواع قطع العمل المعدنية ، وبالتالي تحسين سير العمل وتحسين نوعية المنتج في مختلف القطاعات الصناعية.
