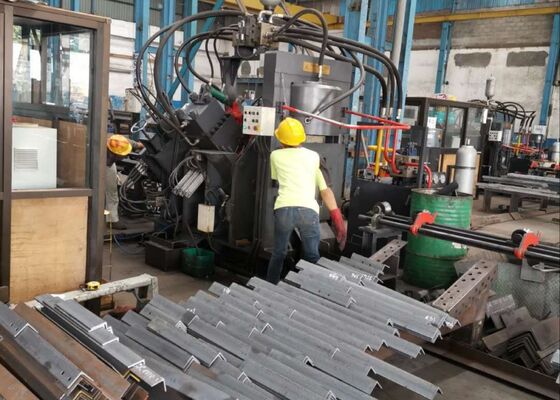

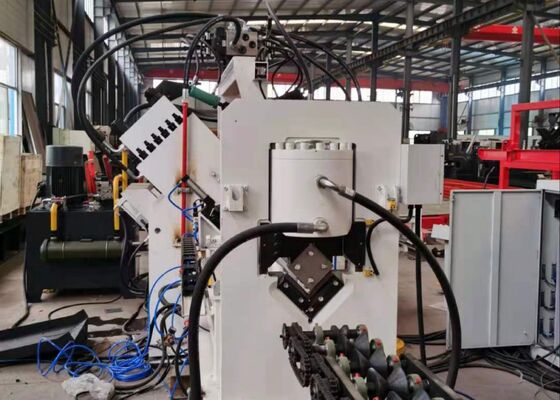

آلة قطع ووسم وثقب الفولاذ CNC للتحكم الرقمي 50×50×4~200×200×20 مم بحجم الزاوية
مقدمة المنتج:
يتكون خط إنتاج الثقب والوسم والقطع للزوايا CNC عالي السرعة بشكل أساسي من وحدة الثقب ووحدة الوسم ووحدة القطع والناقل العرضي والناقل الدوار وناقل التغذية وناقل التفريغ وعربة تغذية CNC ونظام هيدروليكي ونظام كهربائي ونظام هوائي ومكونات رئيسية أخرى. تم تصميم خط الإنتاج هذا خصيصًا للمعالجة الآلية للفولاذ الزاوي في صناعة الأبراج. تتم التحكم في العملية بأكملها رقميًا، مما يضمن سهولة التشغيل. إنه يتيح إمكانات الإنتاج الآلي وعالي الدقة ومتعدد الأنواع والإنتاج الضخم.
معلمات المنتج:
| الموديل | JNC2020 |
| حجم الزاوية (مم) | 50×50×4~200×200×20 |
| الحد الأقصى للثقب (القطر × السُمك) (مم) | Φ26×20 |
| قوة الثقب (kN) | 1000/1200 |
| قوة الوسم (kN) | 1000/1200 |
| قوة القطع (kN) | 2200/4300 |
| الحد الأقصى لطول الفراغ (م) | 14 |
| الحد الأقصى لطول المنتج النهائي (م) | 12 |
| عدد الثقوب لكل جانب | 3 |
| مجموعة حروف الوسم | 4 |
| عدد الحروف لكل مجموعة | 18 |
| حجم الحرف (مم) | 14x10x19 |
| محاور CNC | 3 |
| وضع القطع | شفرة مزدوجة أو شفرة واحدة |
| طريقة التبريد | تبريد مائي/تبريد هوائي/مبرد زيت |
| الحد الأقصى لسرعة التغذية (م/دقيقة) | 80 |
| وضع البرمجة | برنامج Lofting أو برمجة التعليمات |
| الأبعاد الكلية (م) | حوالي 32x7x3 |
| يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل المحددة. | |
ميزات المنتج:
1. تم تجهيز آلة ثقب الحديد الزاوي CNC بوحدتي ثقب أو ثلاث وحدات، كل منها مصمم لاستيعاب ثلاثة أحجام ثقب مختلفة. يتم التحكم في وحدات الثقب هذه بدقة عن طريق التحكم الرقمي (NC) لضبط مواضع الثقب بدقة. الآلة قادرة على إنشاء ثقوب مستديرة وبيضوية. تعمل عمليات التغذية والثقب عالية السرعة على تحسين كفاءة الإنتاج بشكل كبير. بالنسبة للفولاذ الزاوي 50×50×4 مم، توفر الآلة قدرة إنتاجية تبلغ 9-10 أطنان على مدار ثماني ساعات عمل.
2. يتم وضع وحدة الوسم الخاصة بآلة ثقب الزوايا CNC في حاوية قوية وصلبة. يتكون نظام الوسم من أربع مجموعات كاسيت، والتي يمكن تحديدها من خلال البرمجة، ويمكن تعديل موضع الوسم بحرية. بالإضافة إلى ذلك، تتميز الآلة بطريقة وسم القرص بـ 10 صفوف، وتختار الأحرف تلقائيًا دون الحاجة إلى إدخال يدوي، مما يعزز بشكل كبير كفاءة الوسم.
3. تم تجهيز آلة قطع قضبان الزوايا CNC بوحدة قص بشفرة واحدة، والمعروفة بقوة القطع الاستثنائية. يتم إجراء كل قطع بدون أي هدر للمواد، والسطح الناتج عن القطع نظيف وسلس. يتميز غلاف الشفرة بتصميم الباب المفتوح، مما يسمح باستبدال الشفرة بسرعة وأمان.
4. تنقل طاولة المواد الأفقية قضيب الزاوية بكفاءة إلى رف المواد الدوار، والذي يتم تشغيله بواسطة محرك ومخفض. يضمن هذا النظام وضع قضيب الزاوية بشكل آمن على ناقل التغذية للمعالجة اللاحقة.
5. يتم تثبيت قطعة العمل وتغذيتها بشكل آمن بواسطة عربة تغذية CNC، مما يضمن دقة تحديد المواقع. يتم تشغيل عربة التغذية بواسطة محرك مؤازر، مع ملاحظات من مشفر كهروضوئي، باستخدام نظام تحكم مغلق الحلقة.
6. تعمل آلة ثقب ووسم الفولاذ الزاوي CNC من خلال نظام هيدروليكي يشغل وظائف الثقب والوسم والقص. وهي مجهزة بمحطة هيدروليكية عالية السرعة تتميز بمراكم، بينما تم تصميم الخطوط الهيدروليكية بوصلات من نوع الطوق، مما يضمن مقاومة التسرب ويسهل الاستبدال والصيانة المباشرة. يتم الحصول على كتل الصمامات الهيدروليكية الأولية من العلامة التجارية Atos ذات السمعة الطيبة، مما يضمن نظامًا هيدروليكيًا موثوقًا وفعالًا.
7. يوفر نظام تبريد المحطة الهيدروليكية خيارات مختلفة، بما في ذلك التبريد المائي أو التبريد الهوائي أو تبريد الزيت. تتيح هذه المرونة للعملاء اختيار طريقة التبريد الأنسب بناءً على احتياجاتهم التشغيلية المحددة.
8. يتكون نظام التحكم بشكل أساسي من جهاز كمبيوتر علوي، و PLC، ومحرك مؤازر، ومفاتيح كشف خارجية، ومكونات أساسية أخرى. يقوم المشغل ببساطة بإدخال متطلبات المعالجة، ويقوم النظام تلقائيًا بإنشاء برنامج المعالجة المقابل. وهو قادر أيضًا على قراءة DXF و NC وتنسيقات الملفات الأخرى التي تم إنشاؤها بواسطة برنامج CAD. تم تصميم واجهة الإنسان والآلة الخاصة بالكمبيوتر العلوي لسهولة الاستخدام، وتتميز بشاشة عرض بديهية وتشغيل مباشر. وهو يدعم وظائف مثل عرض قطعة العمل الرسومية، وتخزين البيانات المكثف، وتصور بيانات الموقع، وإشعارات إنذار الأعطال.
تمكن هذه العينات، التي تعكس المواصفات القياسية وظروف المعالجة النموذجية داخل صناعة أبراج الفولاذ الزاوي، المستخدمين من تقييم جودة المعالجة ودقتها والحرفية للمعدات مباشرة. إنها توفر مرجعًا ملموسًا لتقييم أداء المعدات ومدى ملاءمتها لمتطلبات إنتاج معينة، وبالتالي تسهيل اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.
في بناء خطوط نقل الطاقة ذات الجهد العالي جدًا (UHV)، حيث تتعرض الأبراج لظروف جوية قاسية وأحمال كبيرة، تعتبر هذه المعدات ضرورية لمعالجة مكونات الفولاذ الزاوي التي تشكل الهيكل الأساسي للأبراج. إنها تنفذ بشكل فعال عمليات الحفر والختم على الفولاذ الزاوي المستخدم لهياكل الأبراج والذراعين المتقاطعين والعناصر الهيكلية الرئيسية الأخرى، مما يضمن أبعادًا دقيقة واتصالات آمنة تحافظ على الاستقرار والنزاهة الشاملة للأبراج.
