آلة CNC زاوية الصلب خط تستخدم في أبراج خطوط النقل 200m/min سرعة القطع من الحفر
مقدمة المنتج
تم تصميم خط آلة الحفر والتمييز الزاوية CNC بدقة لحفر وتطبع الفولاذ الزاوية الكبيرة عالية القوة المستخدمة في أبراج خطوط النقل.هذا النظام يضمن الحفر الدقيق لجميع الثقوب في الفولاذ الزاوية، مما يضمن جودة ثقب استثنائية ودقة الموقع. بالإضافة إلى ذلك، فإنه يعزز بشكل كبير كفاءة الإنتاج مع توفير درجة عالية من الأتمتة.
المعايير الرئيسية:
| النموذج | JNC2532 | ADM2532 | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| أقصى طول الفراغ ((m) | 14 | ||
| مقطوعة من محور الحفر | / | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | ف40 | ||
| كمية الحفر على كل جانب (قطعة) | 3 6 في المجموع على كلا الجانبين) | ||
| سرعة الدوران القصوى للدوار (r/min) | 120-560، تعديل المحول بدون خطوة | 6000 | |
| السرعة القصوى للثقب (m/min) | / | 200 | |
| محاور CNC | 3 | 9 | |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) | 50-330 (دون خطوة) | |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 | ||
| قوة العلامة (kN) | 1000/1200 | ||
| كمية مجموعة الشخصيات | 4 | ||
| عدد الشخصيات في كل مجموعة | 18 | ||
| الجانب الشخصي ((ملم) | 14 × 10 × 19 | ||
| نظام تبريد حفر | تبريد خارجي |
تشتيت الهواء التبريد الداخلي الجاف |
|
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | ||
| الأبعاد الإجمالية (م) | 32x7x2.5 | 34 × 8 × 3 | 34 × 8.9 × 3 |
خصائص المنتج:

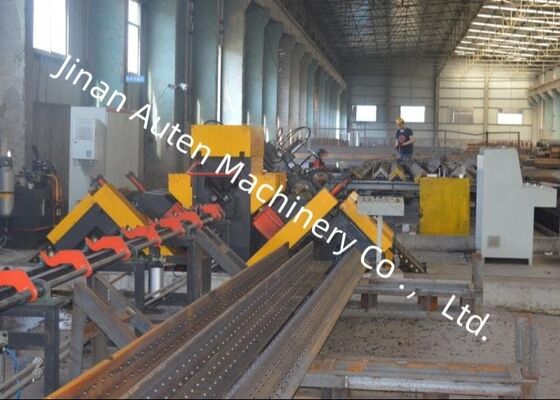

1يحتوي خط الإنتاج على نظام تحميل تلقائي ، يتكون من قناة تغذية أفقية ورف تحميل دوار ، بالإضافة إلى نظام تفريغ تلقائي وآلية تغذية.يتم دمج جميع عمليات الحفر والطبع الصلب على الفولاذ الزاوية بكفاءة في واحد، عملية مستمرة. يتم أتمتة سير العمل بأكمله ، مما يزيل الحاجة إلى التدخل اليدوي ويقلل بشكل كبير من كثافة عمل المشغل.

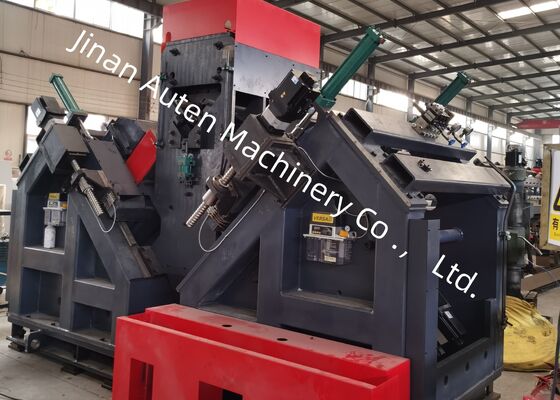

2تم تجهيز محور الحفر بمحور دقة تايوان BT40 (مع سائل تبريد داخلي) ، مما يضمن كفاءة ودقة الحفر الاستثنائية.يتم تجهيز وحدة الحفر مع ستة رؤوس الحفر CNC، ثلاثة على كل جانب من الفولاذ الزاوية.الرؤوس المقابلة على كلا الجانبين قادرة على حفر الثقوب في وقت واحد من نفس القطر وفي فترات متطابقة من الطرف العلوي من أجنحة الفولاذ الزاوية.
3يتم تجهيز البرنامج بواجهة ثنائية اللغة الصينية / الإنجليزية ، مما يضمن عملية سهلة الاستخدام وعرض واضح لرسومات القطعة.
4عملية البرمجة بسيطة وفعالة ؛ يحتاج المستخدمون فقط إلى إدخال أبعاد قطعة العمل ، قطر الثقب ، الفاصل ، والكمية لتوليد البرنامج. بالإضافة إلى ذلك ،يمكن استخدام برنامج CAD / CAM لتحويل الملفات المباشرالنظام متوافق تماماً مع ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA
5المكونات الهيدروليكية والهوائية والكهربائية الرئيسية مصدرها من العلامات التجارية ذات السمعة الطيبة عالية الأداء لضمان الموثوقية والمتانة طويلة الأمد.
6تم تجهيز النظام بوظيفة التشخيص الذاتي المدمجة للكشف الفعال عن الفشل وإصلاح الأخطاء.
7وحدة القص متوفرة باعتبارها ميزة اختيارية وتستخدم آلية قطع ذات شفرتين لتحسين الأداء.
تمثل هذه العينات مجموعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدمة عادة في بناء أبراج خطوط النقل.أنها توفر للمستخدمين المحتملين أو المفتشين مرجعًا مرئيًا لتقييم الأداء الوظيفي للمعدات، وتوفير معايير واضحة وملموسة لتقييم ما إذا كانت المعدات تلبي متطلبات التصنيع العملية لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث تعرض أبراج النقل لظروف الطقس القاسية والحمولات الكبيرة،هذه المعدات تلعب دورا محوريا في معالجة مكونات الفولاذ الزاوية التي تشكل الهياكل المحملة الرئيسية للأبراجيقوم بفعالية عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام الأبراج والذراعين والعناصر الهيكلية الحيوية الأخرى ،ضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهونتيجة لذلك ، فإنه يساهم بشكل كبير في سلامة هيكلية واستقرار أبراج الإرسال على المدى الطويل طوال عمرها التشغيلي بأكمله.
