تفاصيل المنتج:
شروط الدفع والشحن:
|
| الحد الأقصى لحجم قطعة العمل (مم): | 1500*800 | الأعلى. قطر اللكم (مم): | φ26 |
|---|---|---|---|
| الأعلى. قطر الحفر (مم): | Φ50 | مقطوعة من محور الحفر: | بي تي50 |
| قوة اللكم (KN): | 1000/1200 | قوة العلامات (KN): | 800/1200 |
| حجم الحرف (مم): | 14*10*19 | الكمية. من الطابع: | 12 |
| إبراز: | آلة طباعة CNC للمباني الصلبة,صناعة آلات حفر CNC,آلة طحن لوحة CNC مستعملة,CNC drilling marking machine construction,used CNC plate punching machine |
||

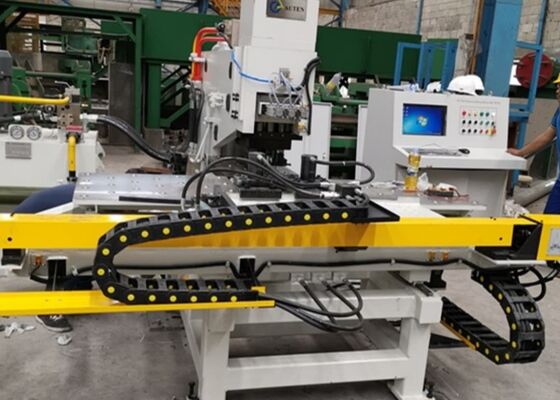

النموذج BNHD120 CNC حفر ثقب آلة علامة تستخدم في هيكل الصلب لمصانع البناء
مقدمة المنتج:
هذه آلة CNC للطحن والحفر لوحات تم تصميمها بدقة لصناعة تصنيع برج الصلب، وتوفير دقة استثنائية في الطحن،والعمليات الحفر لمكونات الصفائح الصلبةوبالإضافة إلى ذلك، فإنه يعرض تنوع مثير للإعجاب، والسماح لأداء عمليات الخنق والحفر، ووضع العلامات على مجموعة واسعة من الأجزاء المعدنية، وتلبية التطبيقات الصناعية المتنوعة.
تكوين المنتج:
| الحجم الأقصى لقطعة العمل (ملم) | 1500*800 | |
| الحد الأقصى لقطر الخرق (ملم) | Φ26 | |
| أقصى قطر الحفر (ملم) | Φ50 | |
| مقطوعة من محور الحفر | BT2 ملفات | |
| سمك الصفيحة (ملم) | ضربات | 525 (Q235) |
| الحفر | 40 | |
| قوة الضرب (ك.إن) | 1000/1200 | |
| قوة العلامة (kN) | 800/1200 | |
| المسافة الدقيقة بين الثقب وحافة اللوحة (ملم) | ضربات | 25 |
| الحفر | يعتمد على قطر الثقب | |
| حجم الحرف ((ملم) | 14*10*19 | |
| كمية الشخصية | 12 | |
| محطات الغلاء | 4 | |
| سرعة تغذية الحفر (ملم/دقيقة) | 0~5000 | |
| مسار محور الحفر ((ملم) | 350 | |
| سرعة الدوران للفول الحفر ((r/min) | 30~3000 | |
| وضع البرمجة | برمجة الأوامر أو برامج رسم أو تخطيط Auto CAD | |
| الأبعاد الإجمالية L*W*H (m) | 3.3*3.2*3 | |
ميزة المنتج:
1يحتوي آلة طحن وتوسيع القناة الفولاذية على إطار صلب لحام من النوع C ، مما يوفر سلامة هيكلية استثنائية ومساحة تشغيل واسعة.وهي مجهزة بثلاثة محطات غرز، واحدة منها مخصصة حصراً للرسم، وتدعم المؤشر التلقائي بين المحطات لتحسين كفاءة سير العمل. نظام التشغيل متعدد الاستخدامات للغاية،مع مجموعة واسعة من قطع العمل، مع عازل إشارة صفر يضمن محاذاة دقيقة. يتم الاحتفاظ بالأجزاء المستخدمة بشكل آمن على طاولة عمل تحمل الكرات ، مما يسهل التعامل بسلاسة ودون جهد.الحركة على طول محور X و Y مدفوعة بواسطة محركات الخدمة، حيث يتم نقل الطاقة من خلال مسامير الكرات عالية الدقة ، بينما يتم إدارة دقة موقع الاختراق بواسطة جهاز تحكم منطقي قابل للبرمجة (PLC) ،تمكين الأتمتة الكاملة لعملية التصنيععند إدخال برنامج قطعة العمل ، يسمح النظام بتخزين واسترداد وإعادة الاستخدام ، ودعم دورات إنتاج الدفعات المستمرة.
2تتضمن آلة الحفر الفولاذية CNC تقنية التحكم العددي الحاسوبية المتقدمة (CNC) جنبا إلى جنب مع أنظمة تغذية محرك الخدمة،ضمان الكفاءة التشغيلية المتميزة والدقة المستمرة عبر مجموعة واسعة من قطع العمل.
3يتم تصميم المكونات الوظيفية الرئيسية للآلة بتصميم وحدات، مما يسهل الصيانة و يسهل عمليات الإصلاح.
4. آلة طعنة ووضع علامة الصفائح المعدنية CNC تدمج عمليات الطعنة ووضع العلامات و الحفر في عملية واحدةتوفير قدرات متعددة الوظائف ضمن دورة تشغيل واحدة.
5تتضمن وحدة الحفر ميزات حاسمة مثل التغذية السريعة للأسفل ، وتقدم المعدات الدقيق ، والانسحاب السريع ،تحسين الكفاءة التشغيلية بشكل كبير في بيئات العمل العملية.
6مجهزة بنظام متقدم للكشف عن الأخطاء التشخيص الذاتي، والآلة تحدد على وجه السرعة أي مشاكل تشغيلية،تمكين إجراءات الصيانة في الوقت المناسب وضمان موثوقية الإنتاج المستمرة.
7تم تصميم عملية البرمجة مع التركيز القوي على سهولة الاستخدام: يمكن للمشغلين إدخال قطر الثقب، الإحداثيات الموضعية، وكميات الشرائح مباشرة في نظام التحكم.النظام متوافق أيضا مع البرامج التي تم إنشاؤها بواسطة برامج تحميل متخصصة أو يسمح بتحويل ملفات CAD / CAM مباشرةلضمان تنفيذ البرنامج بسلاسة وكفاءة.
تفاصيل الجهاز:
تم تصميم هذا النظام المتخصص في معالجة المعادن خصيصًا لإجراء عمليات الطحن والتمييز والحفر على لوحات الصلب داخل قطاع تصنيع أبراج الصلب.إنه يوفر دقة عالية للآلاتوبالإضافة إلى تطبيقه الأساسي في صناعة أبراج الصلب، هذه المعدات متعددة الاستخدامات للغاية تنفذ بثقةومهام وضع العلامات للصفائح المعدنية عبر مجموعة واسعة من القطاعات الصناعيةيضمن باستمرار الكفاءة التشغيلية العليا والمعالجة الدقيقة لجميع أنواع قطع العمل المعدنية،وبالتالي تبسيط سير العمل وتعزيز جودة المنتج عبر تطبيقات صناعية متعددة.
