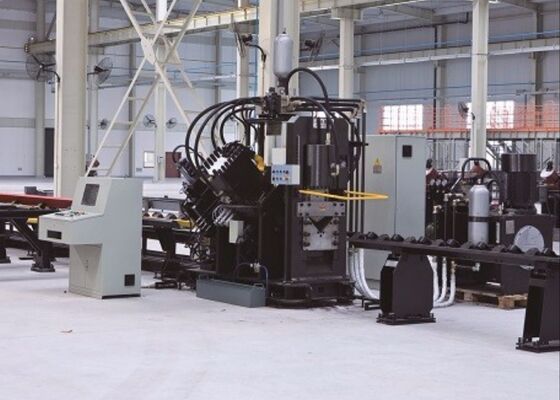

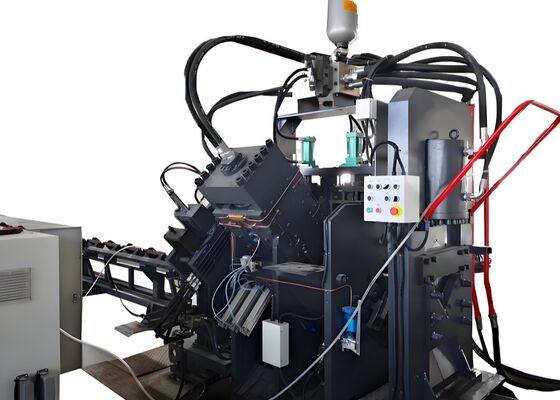

خط إنتاج آلة التثقيب والقطع CNC موديل JNC2020 لزاوية الفولاذ بقوة تثقيب 1000/1200 كيلو نيوتن

النموذج JNC2020 خط آلة قطع CNC للصلب الزاوية 1000/1200KN قوة إبرة

مقدمة المنتج

جسلسلة NC عالية السرعة cnc زاوية الخنق، والعلامة وقطع خط الإنتاج يتكون أساسا من وحدة الخنق، وحدة العلامة، وحدة القطع، ناقل عرضي، ناقل دوار، ناقل تغذية،ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، النظام الهوائي وهلم جرا. يتم استخدام خط الإنتاج هذا أساسا لمعالجة تلقائية من الفولاذ الزاوية في صناعة البرج.عملية المعالجة هي رقمي التحكم والتشغيل مريح جدايمكن أن يدرك التلقائي، عالية الدقة، متعددة الأنواع والإنتاج الضخم.

معايير المنتج:

خصائص المنتج:

1يتم تجهيز آلة ثقب الحديد الزاوية CNC إما مع وحدتين أو ثلاث وحدات ثقب، كل قادرة على استيعاب ثلاثة أحجام مختلفة ثقب.يتم التحكم بدقة هذه الوحدات الخنق عن طريق التحكم العددي (NC) لضبط مواقع الخنق. الآلة قادرة على ثقوب كل من الثقوب المستديرة والبيضاوية. عمليات التغذية والثقب عالية السرعة تعزز بكثير كفاءة الإنتاج.السعة الناتجة هي 9-10 طن خلال نوبة ثماني ساعات.

2تتضمن وحدة وضع العلامات في آلة حفر الزاوية CNC علبة قوية وصلبة. يتضمن نظام وضع العلامات أربع مجموعات من الكاسيتات ، والتي يمكن اختيارها عن طريق البرمجة ،ويمكن تعديل موقف الكتابة بحريةبالإضافة إلى ذلك، تتوفر طريقة وضع علامة على القرص، تتكون من 10 صفوف، وتختار الأحرف تلقائيًا دون تدخل يدوي، مما يعزز بكثير كفاءة وضع علامة.

3. يتم تجهيز آلة قطع قضبان الزاوية CNC بوحدة قشر ذات شفرة واحدة ، وهي معروفة بقوتها القطعية العالية. يتم إجراء كل قطع دون نفايات المواد ،والسطح القطع الناتج نظيف وسلسيحتوي كنز الشفرة على تصميم مفتوح الباب، مما يسهل استبدال الشفرة بسرعة وبأمان.

4جدول المواد الأفقي ينقل عمود الزاوية بكفاءة إلى رف المواد الدوار، الذي يتم تشغيله بواسطة محرك وخفض.هذا النظام يضمن أن شريط الزاوية وضعت بشكل آمن على ناقل التغذية لمزيد من المعالجة.

5يتم الاحتفاظ بالقطعة بأمان وإطعامها بواسطة عربة تغذية CNC ، مما يضمن دقة وضع عالية. يتم تشغيل عربة تغذية بواسطة محرك سيرفو ،مع ردود الفعل المقدمة بواسطة مكيف ضوئي كهربائي، باستخدام نظام تحكم مغلق.

6يتم تشغيل آلة ثقب ووضع علامة المعادن من الفولاذ الزاوية CNC بواسطة نظام هيدروليكي يدفع عمليات ثقب ووضع علامة وقطع.وهي مجهزة بمحطة هيدروليكية عالية السرعة مع جهاز تجميع، وتستخدم الخطوط الهيدروليكية اتصالات من نوع الحاجز ، والتي هي مقاومة للتسرب وتسهل الاستبدال والصيانة بسهولة.الكتل الرئيسية للصمامات الهيدروليكية تأتي من العلامة التجارية الشهيرة أتوسلضمان نظام هيدروليكي موثوق وفعال.

7نظام التبريد في المحطة الهيدروليكية يقدم خيارات للتبريد بالماء، التبريد بالهواء، أو تبريد الزيت.يتمتع العملاء بالمرونة لاختيار الطريقة الأكثر ملاءمة للتبريد بناءً على متطلباتهم التشغيلية الخاصة.

8يتكون نظام التحكم في المقام الأول من جهاز كمبيوتر أعلى، PLC، محرك الخدمة، مفاتيح الكشف الخارجي، ومكونات أخرى.و النظام يخلق تلقائيا برنامج المعالجة المقابلة. كما أنه قادر على قراءة DXF و NC وغيرها من تنسيقات الملفات التي تم إنشاؤها بواسطة برنامج CAD. واجهة الكمبيوتر العلوية للإنسان والآلة سهلة الاستخدام ،يقدم عرضًا بديهيًا وتشغيلًا بسيطًايدعم وظائف مثل العرض الرسومي لقطع العمل، وتخزين البيانات الواسعة النطاق، وتصور بيانات الموقع، وإشعارات إنذار العطل.

هذه العينات، التي تمثل المواصفات القياسية وسيناريوهات المعالجة النموذجية في صناعة أبراج الفولاذ الزاوية، تسمح للمستخدمين بتقييم مباشرة نوعية معالجة المعدات،الدقة، والصناعة. وهي بمثابة نقطة مرجعية ملموسة لتقييم أداء المعدات وملاءمتها لاحتياجات الإنتاج المحددة، وبالتالي دعماتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.

في بناء خطوط نقل الجهد العالي للغاية (UHV) ، حيث يجب أن تتحمل الأبراج ظروف الطقس القاسية والحمل الكبير ،هذه المعدات تلعب دورا حيويا في معالجة مكونات الفولاذ الزاوية التي تشكل الإطار الرئيسي للأبراج.إنه يؤدي بكفاءة عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة للجسم البرج والذراع المتقاطعة وغيرها من العناصر الهيكلية الأساسية،ضمان الأبعاد الدقيقة والاتصالات الآمنة التي تحافظ على الاستقرار العام للأبراج.
