تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد الخام: | Q235 صفائح مدلفنة على البارد | القطر الخارجي المناسب لفائف الصلب: | Ф1200 ملم |
|---|---|---|---|
| القطر الداخلي المناسب لفائف الصلب: | Ф508mm | عرض المواد الخام: | <1050 ملم |
| سمك المواد الخام: | 1 ~ 3 مم | وزن لفائف الصلب واحد: | ≥7000 كجم |
| حجم علبة الكابلات: | العرض 100 ~ 500؛ الارتفاع: 50 ~ 200 | سرعة العمل الفعالة: | 3 ~ 10 م / دقيقة |
| إبراز: | آلة فك لفائف الصلب بوزن 7000 كجم,خط إنتاج أوتوماتيكي لسلسلة الكابلات,آلة تشكيل الأسطوانة بالثني على البارد,automatic cable tray production line,cold bending roller forming machine |
||

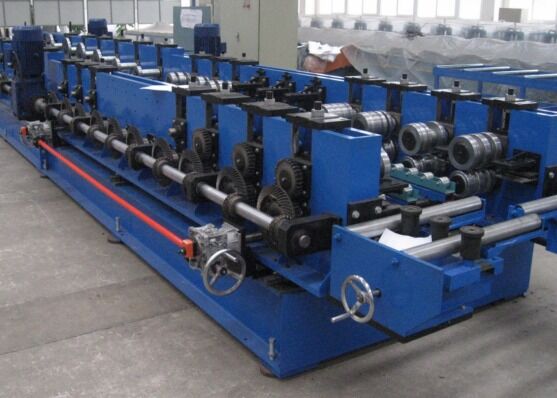

7000 كيلوغرام واحد فولاذ لفائف الوزن الكابل التلقائي الوعاء Decoiler إبرام خط إنتاج ثني الباردة
مقدمة المنتج
يمكن أن يحقق خط الإنتاج التلقائي لتفكيك عبوة الكابلات ، والطعن والانحناء البارد ورقة واحدة أصلية من العديد من العمليات ، والإنتاج دون انقطاع ،القص في إنتاج واحد مستمر، بحيث يكون معيار مظهر المنتج، والضرب التثبيت ثابت سهل. خط الإنتاج لديه سرعة إنتاج عالية، والضرب على الخط وإنتاج التشكيل المستمر،سهلة التشغيل وتستخدم أقل من العمالة.
تكوين المنتج:
| المواد الخام | Q235 صفيحة مطاطية باردة |
| القطر الخارجي للفكرة الفولاذية المناسبة | ف1200 ملم |
| قطر داخلي مناسب للفكرة الصلبة | ف508ملم |
| عرض المواد الخام | < 1050 ملم |
| سمك المواد الخام | 1~3ملم |
| وزن لفائف الفولاذ الواحدة | ≤7000 كجم |
| حجم علبة الكابلات | العرض 100~500؛الارتفاع:50~200 |
| سرعة العمل الفعلية | 3~10m/min |
عملية الإنتاج:
حلقة المواد المكافئة للشفرة طعام الخدمة المثقب متعدد المحطات (القطع) اللوحة الرئيسية السابقة خروج الصورة النهائية
المكونات الرئيسية
منصة نقل الطاقة 1 مجموعة
التطبيق: نقل ورقة الخرق إلى آلة التشكيل
الهيكل: يتبنى ناقل الحزام مع جهاز توجيه ، يتكون أساسا من الإطار ، جهاز الطاقة ، الحزام الناقل ، جهاز ضبط العرض ، جهاز توجيه ، الخ سرعة التغذية قابلة للتعديل إلى حد لا نهائي ،تتناسب مع سرعة آلة التشكيل.
| سرعة التغذية القصوى | 15m/min |
| الحد الأقصى للعرض المسموح به | ≤1050mm |
| قوة المحرك | 7.5كيلوواط |
| طول التغذية | 16000ملم |
آلة التشكيل القابلة للتعديل مع الرافعة
التطبيق: يستخدم لتقليد شكل اللوحة النهائية المطلوبة إلى الشكل النهائي للمقطع العرضي المطلوب من خلال عملية ثني اللوحة.
هيكل: تتبنى وحدة التشكيل وضع آلة التشكيل المرتفعة. يتم تشغيلها بواسطة المحرك، والحد من وحدة التشغيل الشعاعي.
عند إنتاج المنتجات ذات الأبعاد السفلية المختلفة وارتفاعات الخصر ، تحتاج فقط إلى تعيين المعلمات على الشاشة اللمسية ، والتي هي مريحة وسريعة وموثوقة.
تم تصميم الدوار التشكيلي بواسطة برنامج احترافي. المادة مصنوعة من الصلب القالب Cr12 عالي الجودة ، وقسوة بعد التدفئة هي HRC58 ~ 62 (ما يعادل المواد الأمريكية D2 / D3).سطح الدوار يتم طلاء بعد الانتهاءالدوار له دقة عالية ومدة حياة طويلة
يحتوي الجزء الرئيسي للتشكيل على اثنين من آلات التشكيل. تم تجهيز قاعدة آلة التشكيل بجهاز متحرك ، والذي يمكن أن يتحرك على طول على قوائم الدليل المحددة مسبقًا.اثنان من آلات التشكيل وواحدة لإنتاج القضبان ذات الشكل C,
المعايير: تمثيل الممرات: 10 + 12 ممر
| قطر عمود آلة التشكيل | φ100mm (تحت ضوء التصميم النهائي) |
| الطاقة الكلية للمحرك | حوالي 30 كيلوواط (مع مراعاة التصميم النهائي) |
| علامة السيارات | زيمنس بادر |
| الحد الأقصى للسرعة الخطية | 5~15m/min |
1 مجموعة من رف الدعم بدون طاقة (الطول الإجمالي 12 متر)
الرف في وضع غير يعمل بالطاقة، مع مجموع قسمين وكل قسم طوله 6 أمتار.والذي هو مريح للنقل والاستخدام في أماكن مختلفة.
نظام هيدروليكي 1 مجموعة
التطبيق: توفير دعم الطاقة للفك والطعن.
الهيكل: يتم تبني الهيكل المشترك للمضخة والكميل ، ويتم تسريع عمل الخنق والقص ، ويتم تحسين سرعة خط الإنتاج.يستخدم المبرد بالهواء لتبديد الحرارة لتلبية متطلبات العمل والإنتاج تحت الحمل العالي ودرجة الحرارة العاليةالنظام الهيدروليكي هو نظام هيدروليكي سريع، مناسبة للسرعة العالية الخنق، وتشكيل لفة وقطع خطوط إنتاج الانحناء البارد.المكونات الهيدروليكية الرئيسية تعتمد منتجات بكين هواد.
المكونات الرئيسية هي: مضخة الزيت، المحرك، الصمام الهيدروليكي، صمام الكهربائي، المرشح وخزان الزيت الهيدروليكي، الخ.
وحدة التحكم الكهربائية -1 مجموعة
الخط بأكمله يتبنى وضع التحكم الإنسانية الآلية التي تجمع بين PLC وشاشة اللمس. يمكن تعيين معايير المواصفات والكمية ومعايير النظام من الأجزاء من خلال شاشة اللمس،ويمكن تخزين مجموعات متعددة من تعليمات التشغيل في وقت واحد. لديها درجة عالية من الأتمتة. لديها وظيفة إنذار في حالة وجود تشوهات في خط الإنتاج. يمكن مراقبة تشغيل خط الإنتاج بأكمله من خلال نظام التحكم.بعد انقطاع الكهرباء أو إيقاف غير طبيعي ، يمكن مواصلة المعالجة وفقًا لمعلمات العمل المحددة سابقًا.
