تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد الخام: | Q235 صفائح مدلفنة على البارد | القطر الخارجي المناسب لفائف الصلب: | Ф1200 ملم |
|---|---|---|---|
| القطر الداخلي المناسب لفائف الصلب: | Ф508mm | عرض المواد الخام: | <1050 ملم |
| سمك المواد الخام: | 1 ~ 3 مم | وزن لفائف الصلب واحد: | ≥7000 كجم |
| حجم علبة الكابلات: | العرض 100 ~ 500؛ الارتفاع: 50 ~ 200 | سرعة العمل الفعالة: | 3 ~ 10 م / دقيقة |
| إبراز: | آلة ثقب وفك لفائف صينية الكابلات,خط إنتاج الثني على البارد 10 م/دقيقة,آلة تشكيل الأسطوانات مع الضمان,cold bending production line 10m/min,roller forming machine with warranty |
||

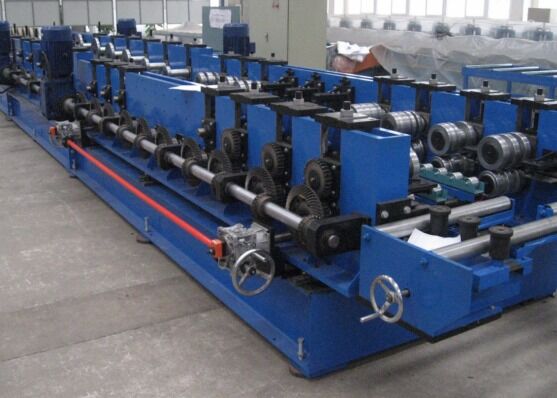

خط إنتاج ثني على البارد وتشكيل وقطع صواني الكابلات DPC2050 بسرعة عمل 3~10 متر/دقيقة
مقدمة المنتج:
يمكن لخط إنتاج فك لفائف صواني الكابلات الأوتوماتيكي والقطع والتشكيل على البارد تحقيق إنتاج متعدد العمليات من ورقة واحدة أصلية، وإنتاج غير متقطع، وتعيين فك اللفائف والتسوية والقطع والتشكيل والقص في إنتاج مستمر واحد، بحيث يكون مظهر المنتج قياسيًا، ويكون التثبيت المتسق للقطع سهلاً. يتميز خط الإنتاج بسرعة إنتاج عالية، والقطع عبر الإنترنت والإنتاج المستمر للتشكيل، وسهل التشغيل ويستخدم عمالة أقل.
تكوين المنتج:
| المادة الخام | صفيحة ملفوفة على البارد Q235 |
| القطر الخارجي لملف الفولاذ المناسب | Ф1200 مم |
| القطر الداخلي لملف الفولاذ المناسب | Ф508 مم |
| عرض المادة الخام | ＜1050 مم |
| سمك المادة الخام | 1~3 مم |
| وزن ملف الفولاذ الواحد | ≤7000 كجم |
| حجم صينية الكابلات | العرض 100~500； الارتفاع: 50~200 |
| سرعة العمل الفعالة | 3~10 متر/دقيقة |
عملية الإنتاج:
فك اللفائف - المسوي - حلقة المواد — وحدة التغذية المؤازرة — آلة التثقيب متعددة المحطات (القطع) -- المشكل الرئيسي — إخراج الملف الشخصي النهائي
المكونات الرئيسية

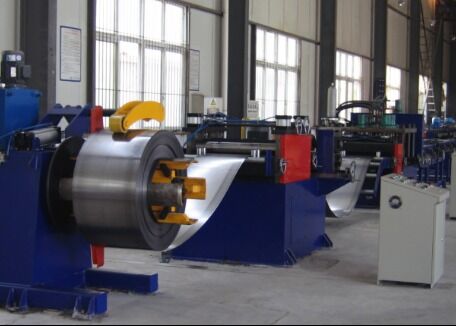

1 مجموعة من فك اللفائف
فك اللفائف: الجهاز في وضع الرأس الواحد (دعم واحد، هيكل شد رباعي الوصلات، تأتي قوة الشد من الأسطوانة الهيدروليكية، والتعديل سريع وموثوق به. فك اللفائف هو فك لفائف أوتوماتيكي مزود بجهاز ضغط هوائي. بعد تركيبه على عمود مادة فك اللفائف، يدور عمود مادة فك اللفائف تلقائيًا أثناء التشغيل الفعلي للخط بأكمله. يمكن تعديل سرعة عمل فك اللفائف وفقًا لظروف التشغيل للخط بأكمله. لضمان سلامة التشغيل الفعلي لفك اللفائف، تم تجهيز فك اللفائف بجهاز فرملة هوائي. يحتوي فك اللفائف أيضًا على 4 حواجز لمنع الملف من الارتخاء أثناء فك اللفائف.
| القطر الداخلي لملف الفولاذ المناسب | Ф508 مم |
| القطر الخارجي لملف الفولاذ المناسب | Ф1200 مم |
| الوزن المناسب لفك اللفائف وعربة الملف | بحد أقصى 7000 كجم |
ملاحظة: يمكن أن تكون عربة التحميل اختيارية
1 مجموعة من آلة التسوية
تعتمد 7 بكرات للتسوية، وزوجين من بكرات الرصاص، وتثبيت هوائي لبكرات التغذية، وتنظيم سرعة تحويل التردد، والتحكم في المفتاح.
| أقصى سرعة عمل | 20 متر/دقيقة |
| عرض ملف الفولاذ المناسب | بحد أقصى 1050 مم |
| سمك ملف الفولاذ المناسب | 1~3 مم |
| قدرة المحرك | ≈7.5 كيلو واط (رهناً بالتصميم النهائي) |
1 مجموعة من حلقة المواد
التطبيق: يستخدم لتخفيف عدم تطابق السرعة بين آلة التسوية وآلة التثقيب، وتصحيح الانحراف؛ ضمان التوازن بين الاثنين في سرعة التشغيل، بحيث يعمل الخط بأكمله بسلاسة وكامل.
الهيكل: يتكون جهاز التخزين من جزأين: بكرة مقوسة وجهاز دعم. هناك مجموعتان من البكرات المقوسة، والتي يتم وضعها على جانبي صندوق التخزين. وهي تتكون من إطار مقوس ومجموعة من البكرات المرنة. سطح البكرة مطلي بالكروم الصلب.
يتم تثبيت مفاتيح كهروضوئية على التوالي في كلا طرفي حفرة التخزين للتحكم في إدخال الألواح في الصومعة، لضمان التحكم في المستوى بين فك اللفائف والمسوي وآلة التثقيب، وتحقيق الفرق بين الاثنين في النهاية. السرعة متوازنة.
وحدة تغذية مؤازرة - مجموعة واحدة
التطبيق: قم بتغذية مادة الصفيحة وفقًا لطول الخطوة الفعلي المطلوب للقطع. يمكن تعيين مجموعات متعددة من معلمات التغذية في وقت واحد، وهو أمر مريح وسريع. دقة التغذية دقيقة دون خطأ متراكم.
الهيكل: يتكون من إطار ونظام ضغط ونظام محرك مؤازر
| الحد الأقصى لسرعة التغذية | 30 متر/دقيقة |
| الحد الأقصى لعرض التغذية | ≤1050 مم |
| السمك المسموح به للتغذية | ≤3 مم |
| دقة التغذية | ±0.5 مم/كل خطوة |
| ماركة المحرك المؤازر | ياسكاوا، اليابان |
| قدرة المحرك المؤازر | حوالي 5.5 كيلو واط (رهناً بالتصميم النهائي) |
آلة التثقيب متعددة المحطات (القطع) - مجموعة واحدة
التطبيق: أكمل بشكل أساسي ثقب أنواع مختلفة من الثقوب على الملف الشخصي.
الهيكل: يعتمد وضع الضغط رباعي الأعمدة السائل، وهو اقتصادي وقابل للتطبيق وسريع. تحتوي آلة التثقيب على وضع تثقيب بست محطات وتحتوي على 3 إلى 4 مجموعات من مجموعات القوالب (التأكيد النهائي لعدد مجموعات القوالب وفقًا للتأكيد النهائي لرسم لوحة التثقيب للعميل)، والتي يمكنها باستمرار ثقب أنواع متعددة من الثقوب. مسافة التثقيب قابلة للتعديل في الاتجاه العرضي للوحة، ويمكن تغيير خطوة التثقيب من خلال نظام التحكم الكهربائي.
رسم تخطيطي للثقب (يخضع تحديد موضع الثقب النهائي للرسومات التي أكدها العميل)
