تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | الصلب منخفض الكربون المدلفن على الساخن | قوة إنتاج المواد الخام: | 300 ~ 400 ميجا باسكال |
|---|---|---|---|
| القطر الخارجي للملف: | ≥Ф1600 ملم | القطر الداخلي للملف: | Ф610mm |
| عرض شريط الصلب: | ≤1000mm | سمك الشريط الصلب: | 10 ملم |
| وزن لفائف واحدة: | ≥10000 كجم | مساحة خط الإنتاج: | 25000X6000X2800 |
| إبراز: | آلة تشكيل الشرائط الفولاذية 10 ملم,أجهزة الدوار ذات الشكل U عبر العمود,آلة تشكيل UF150 ذاتية التحكم,U-shaped through shaft roller machine,automatic adjustable UF150 forming machine |
||

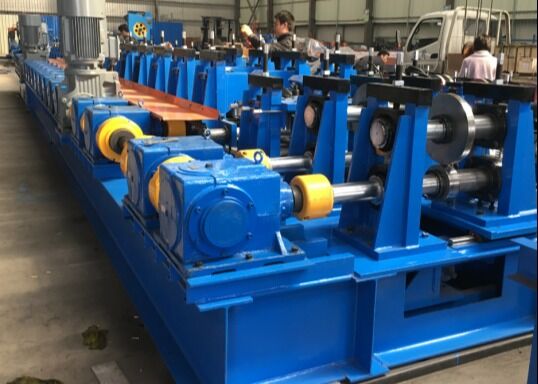

10 مم سمك شريط الصلب على شكل حرف U من خلال عمود آلة التشكيل الأوتوماتيكية القابلة للتعديل طراز UF150
مقدمة المنتج:
آلة التشكيل الأوتوماتيكية القابلة للتعديل ذات العمود المار على شكل حرف U يمكنها تحقيق الإنتاج الأصلي من ورقة واحدة متعددة العمليات، دون انقطاع، وتحديد فك اللف، والتسوية، واللكم، والتشكيل، والقص في إنتاج مستمر واحد، بحيث يكون مظهر المنتج قياسيًا، والتركيب المتسق للثقب سهل. يتميز خط الإنتاج بسرعة إنتاج عالية، واللكم عبر الإنترنت والإنتاج المستمر للقولبة، وسهل التشغيل ويستخدم عمالة أقل.
تكوين المنتج:
| مواد | فولاذ منخفض الكربون مدلفن على الساخن |
| قوة الخضوع للمادة الخام | 300~400 ميجا باسكال |
| القطر الخارجي للملف | ≤Ф1600 مم |
| القطر الداخلي للملف | Ф610 مم |
| عرض الشريط الفولاذي | ≤1000 مم |
| سمك الشريط الفولاذي | 10 مم |
| وزن الملف الواحد | ≤10000 كجم |
| منطقة خط الإنتاج | 25000X6000X2800 |
ملاحظة: يخضع رسم نوع اللوحة للرسم الموقع والمؤكد أخيرًا من قبل المشتري والبائع.
عملية الإنتاج:
يتم تشغيل خط الإنتاج وفقًا لتدفق العملية التالي: فك اللف → التسوية والتغذية → الانحناء على البارد → آلة القص الهيدروليكية → التفريغ
تكوين المعدات والوصف التفصيلي
آلة فك اللف الأوتوماتيكية الهيدروليكية بالكامل - مجموعة واحدة
فك اللف: الجهاز في وضع الرأس الواحد (دعم واحد، هيكل شد هيدروليكي رباعي الوصلات، تعديل سريع وموثوق به. تم تجهيز آلة فك اللف بجهاز ضغط هوائي. لضمان سلامة التشغيل الفعلي لآلة فك اللف، تم تجهيز آلة فك اللف بجهاز فرملة هوائية. تحتوي آلة فك اللف أيضًا على 4 حواجز لمنع الملف من الارتخاء أثناء عملية فك اللف.
| القطر الداخلي للملف المسموح به | Ф610 مم |
| القطر الخارجي للملف الأقصى المسموح به | Ф1600 مم |
| أقصى عرض للملف المسموح به | 1000 مم |
| أقصى وزن لحمل الملف | ≤10000 كجم |
| قدرة محرك آلة فك اللف | 5.5 كيلو واط |
| قدرة محرك عربة التحميل |
1.5 كيلو واط |
آلة التغذية والتسوية - مجموعة واحدة
المغذي: يتكون المغذي بشكل أساسي من رأس الضغط والرأس المستقيم ولوحة الدعم ولوحة المجرفة وبكرة نقل الطاقة. من الملائم للمغذي تسوية الجهاز بسلاسة وأمان وسرعة.
آلة التسوية: تعتمد التسوية ذات 5 بكرات (بكرتان في الطبقة العلوية، و 3 بكرات في الطبقة السفلية، وتعديل المسمار)، وزوج واحد من بكرات التغذية، وتثبيت هوائي لبكرات التغذية، وتنظيم سرعة تحويل التردد، والتحكم في المفتاح الكهربائي. تم تجهيز الجزء الأمامي من آلة التسوية أيضًا برأس مجرفة تلسكوبي وجهاز ضغط المواد لضمان دخول لفة المواد الخام إلى آلة التسوية بسلاسة وأمان. يمكن تعديل بكرة التثبيت لأعلى ولأسفل لتسهيل تعديل فجوة التسوية والميل.
| أقصى سرعة عمل | 20 مترًا في الدقيقة |
| أقصى عرض لفة تسوية | 1000 مم |
| التكيف مع أقصى سمك للفة | 10 مم |
| قدرة محرك آلة التسوية | ≈22 كيلو واط |
آلة تشكيل اللف البارد ذات العرض القابل للتعديل عبر المحور - مجموعة واحدة
الغرض: يستخدم لتحقيق الشكل العرضي المطلوب من خلال عملية ثني اللف.
الهيكل: تستخدم آلة التشكيل الأوتوماتيكية القابلة للتعديل عبر المحور لإكمال الملفات الشخصية ذات العروض السفلية المختلفة وارتفاعات الخصر دون تغيير أي بكرات. يتم إكمال تعديل المواصفات بواسطة المحرك المؤازر. عند تغيير المنتجات ذات المواصفات المختلفة، ما عليك سوى إدخال حجم المنتج للمواصفات المقابلة على شاشة اللمس. إنه مريح وسريع دون تغيير البكرات.
قدرة المحرك المؤازر لضبط العرض: 3 كيلو واط
تعتمد وحدة التشكيل آلة تشكيل إطار مستقلة. محرك مخفض المحرك وناقل الحركة المخفض المستقل.
تمريرات التشكيل: 16 تمريرة
قطر عمود آلة التشكيل: φ160 مم;
عندما يتغير سمك اللوح الفولاذي، يتم تعديل الفجوة بين البكرات العلوية/السفلية يدويًا بواسطة العجلة اليدوية
أقصى سرعة خط تشكيل: 15 م/دقيقة
قدرة المحرك: 132 كيلو واط
تم تصميم بكرة التشكيل بواسطة برنامج احترافي. المادة عبارة عن فولاذ قالب عالي الجودة Cr12، والصلابة بعد التبريد هي HRC58~62 (ما يعادل المادة الأمريكية D2/D3). يتم تلميع سطح البكرة بعد التشغيل الدقيق. تتمتع البكرة بدقة عالية وعمر طويل.
