تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم اللوحة: | 1500x800 ملم | سمك اللوحة: | 5 ~ 25 ملم |
|---|---|---|---|
| قوة اللكم: | 1000/ 1200 كيلو نيوتن | قوة العلامات: | 800/ 1000 كيلو نيوتن |
| التصنيع باستخدام الحاسب الآلي أم لا: | cnc | محطات الموت: | 4 |

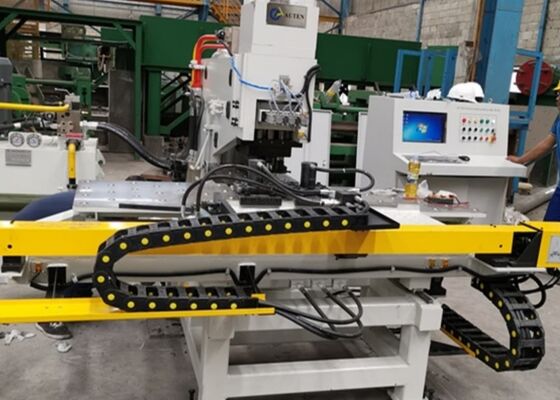

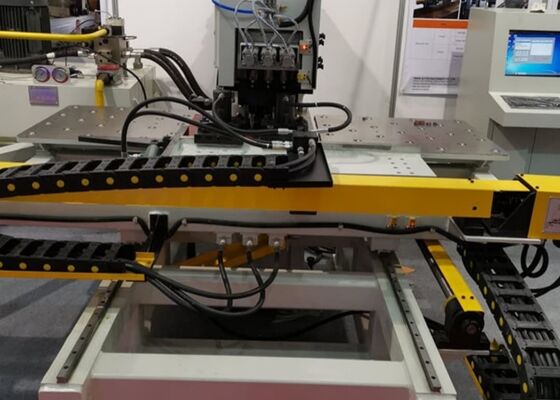

180 مللي متر شوط عمود الدوران للحفر آلة ثقب الألواح CNC لأعمال المعادن الصناعية
الصناعة القابلة للتطبيق:
تم تصميم آلة الثقب والحفر CNC هذه بدقة لقطاع تصنيع أبراج الصلب، مما يوفر دقة فائقة في عمليات الثقب والتعليم والحفر لمكونات الألواح الفولاذية. علاوة على ذلك، فإنها تظهر تنوعًا ملحوظًا، مما يتيح تنفيذ مهام الثقب والحفر والتعليم عبر مجموعة واسعة من الأجزاء المعدنية، وخدمة مختلف التطبيقات الصناعية.
المواصفات:
| الموديل | BNC100 | BNCZ100 | BNHD120 | |||
| الحد الأقصى لحجم قطعة العمل (مم) | 1500×800 | |||||
| الحد الأقصى لقطر الثقب (مم) | Φ26 | |||||
| الحد الأقصى لقطر الحفر (مم) | / | Φ50 | ||||
| مخروط عمود دوران الحفر | / | / | BT50 | |||
| سمك اللوحة (مم) | الثقب | 5～25 (Q235) | ||||
| الحفر | / | 40 | ||||
| قوة الثقب (kN) | 1000/ 1200 | |||||
| قوة التعليم (kN) | 800/ 1000 | |||||
| أقل مسافة بين الفتحة وحافة اللوحة (مم) | الثقب | 25 | ||||
| الحفر | / | يعتمد على قطر الفتحة | ||||
| حجم الحرف (مم) | 14×10×19 | |||||
| كمية الأحرف | 12 | |||||
| محطات القوالب | 3 | 4 | ||||
| سرعة تغذية الحفر (مم/دقيقة) | / | 25~280 | 0~5000 | |||
| شوط عمود دوران الحفر (مم) | / | 180 | 350 | |||
| سرعة دوران عمود دوران الحفر (دورة في الدقيقة) | / | 120~560 | 30~3000 | |||
| وضع البرمجة |
برمجة الأوامر، رسم أوتوكاد أو برنامج تخطيط |
|||||
| الأبعاد الكلية الطول×العرض×الارتفاع (م) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
ميزة المنتج:
1. تم تصميم آلة الثقب والتعليم لقناة الصلب CNC بإطار ملحوم من نوع C قوي، مما يضمن قوة هيكلية فائقة ويوفر مساحة واسعة للعمليات. وهي مجهزة بثلاث محطات قوالب، تم تخصيص إحداها حصريًا للتعليم، وتدعم الفهرسة التلقائية لمحطات القوالب لتعزيز الكفاءة التشغيلية. يوفر نظام التثبيت توافقًا واسعًا مع مجموعة متنوعة من قطع العمل، باستخدام حاجز مرجعي صفري للمحاذاة الدقيقة. يتم تثبيت قطع العمل بشكل آمن على طاولة عمل ذات محمل كروي، مما يتيح التعامل السلس والسهل. يتم تشغيل الحركة على طول المحورين X و Y بواسطة محركات مؤازرة ويتم نقلها عبر مسامير كروية عالية الدقة، بينما يتم التحكم في دقة موضع الثقب بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC)، مما يضمن التشغيل الآلي الكامل لعملية التصنيع. بمجرد أن يقوم المشغل بإدخال برنامج قطعة العمل، يمكن تخزينه واسترجاعه وإعادة استخدامه لدورات الإنتاج المستمرة على دفعات.
2. تم تجهيز آلة الحفر الفولاذية CNC بأحدث تقنيات التحكم العددي بالكمبيوتر (CNC) وأنظمة التغذية التي تعمل بمحركات مؤازرة، مما يضمن كفاءة تشغيلية استثنائية ودقة متسقة عبر مجموعة واسعة من قطع العمل.
3. تم تصميم المكونات الوظيفية الهامة للآلة بهيكل معياري، مما يتيح صيانة مباشرة وعمليات إصلاح مبسطة.
4. تتيح آلة الثقب والتعليم للألواح المعدنية CNC التكامل السلس لعمليات الثقب والتعليم والحفر على لوحة معدنية واحدة، مما يوفر إمكانات متعددة العمليات ضمن دورة تشغيل واحدة.
5. يشتمل نموذج الحفر على ميزات وظيفية أساسية، مثل التغذية السريعة إلى الأسفل، والتقدم الدقيق في المعالجة، والتراجع السريع، وكلها تعمل على تحسين الكفاءة التشغيلية بشكل كبير في بيئات العمل العملية.
6. مجهزة بنظام متطور للكشف عن الأعطال التشخيصية الذاتية، تسهل الآلة التحديد الفوري للمشكلات التشغيلية، مما يتيح إجراءات الصيانة في الوقت المناسب وضمان موثوقية الإنتاج المتسقة.
7. تم تصميم عملية البرمجة بدقة للتأكيد على سهولة الاستخدام: يمكن للمشغلين إدخال أقطار الثقوب وإحداثيات الموضع وكميات دفعات قطعة العمل مباشرة في نظام التحكم. بالإضافة إلى ذلك، يتوافق النظام مع البرامج التي تم إنشاؤها بواسطة برنامج التشكيل المتخصص أو يسمح بالتحويل المباشر لملفات CAD/CAM، مما يضمن تنفيذًا سلسًا وفعالًا للبرنامج.
تفاصيل الجهاز:
تم تصميم نظام تشغيل المعادن المتخصص هذا خصيصًا لتنفيذ عمليات الثقب والتعليم والحفر على الألواح الفولاذية داخل صناعة تصنيع أبراج الصلب. إنه يوفر دقة تصنيع استثنائية، ويلبي متطلبات التسامح الصارمة ومعايير التشطيب السطحي. بالإضافة إلى تطبيقه الأساسي في قطاع أبراج الصلب، يوفر هذا الجهاز القابل للتكيف للغاية وظائف ثقب وحفر وتعليم موثوقة للألواح المعدنية عبر مجموعة متنوعة من القطاعات الصناعية. إنه يضمن باستمرار كفاءة تشغيلية عالية ومعالجة دقيقة لجميع أنواع قطع العمل المعدنية، وبالتالي تحسين سير العمل وتحسين جودة المنتج عبر مختلف التطبيقات الصناعية.
