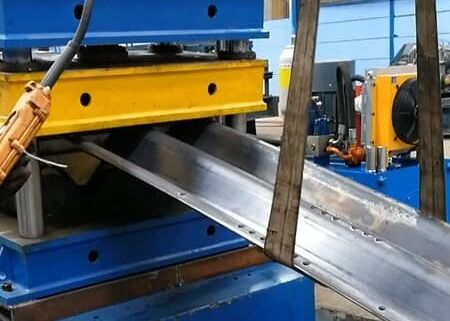

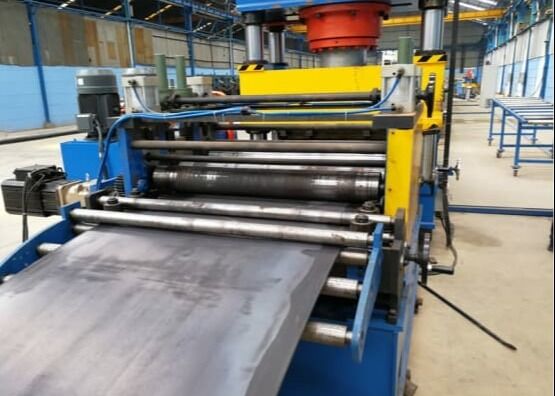

2.5~7 مم خط تشكيل أسطوانة ألواح التموجات للمواد الخام لصلب المدرفلة على الساخن

5 ~ 7mm سمك المواد الخام صفيحة التجويف خط تشكيل للفولاذ المطاط الساخن

مقدمة المنتج

يمكن أن يحقق خط تشكيل اللوحات المموجة ورقة واحدة أصلية من العديد من العمليات ، والإنتاج دون انقطاع ، وتثبيت التفريغ ، ومستوى ، والطعن ، وتشكيل ،القص في إنتاج واحد مستمر، بحيث يكون معيار مظهر المنتج، والضرب التثبيت ثابت سهل. خط الإنتاج لديه سرعة إنتاج عالية، والضرب على الخط وإنتاج التشكيل المستمر،سهلة التشغيل وتستخدم أقل من العمالة.

تكوين المنتج:

ملاحظة: عند تأكيد الطلب، يجب على الطرفين التوقيع على رسم الملف ، ورسم الثقب والجزء القوس معا.

عملية الإنتاج:

مكافئ التفريغ - حلقة المواد إطعام الخدمة محطم حلقة المواد سابقة رول رئيسية محطم - قطعة العمل خارج

القطع 1 مجموعة

المكونات الرئيسية للقطعة هي الصفحة الأساسية ، الاسطوانة الهوائية ، السكة الحديدية الخطية ، إطار القطع ، قطعة القطع والأسطوانة الهيدروليكية ، إلخ الأسطوانة الهيدروليكية توفر الطاقة للقطعة.

شفرة القطع هي نوع القطع مزدوج الحافة.
مادة غليان القطع: Cr12MoV (HRC58 ~ 62)
مساحة التسامح في قطع: ± 1.5mm

النظام الهيدروليكي 3 مجموعات

هذه الأنظمة الثلاثة تستخدم لتزويد الطاقة للجهاز الهيدروليكي. يقدم النظام المجموعة الأولى الطاقة ل decoiler، عربة الملفات، الإطار المساعد، القائد والذراع الصحافة، قطع المسبق والجزء لحام؛النظام المجموعة الثانية توفر الطاقة للطعننظام المجموعة الثالثة يوفر الطاقة للقطعة النهائية.

كل نظام يستخدم المضخة والاكومولاتور هيكل مركب، جميع المناطق decoiler، مساحة التسوية والطعن وقطع أجزاء سرعة العمل هو سريع جدا ومستقر.نظام أفضل لتحسين سرعة عمل خط الإنتاجيتم تطابق البرودة مع التبريد بالهواء، متطلبات الإنتاج العالية لتلبية عبء العمل ودرجات الحرارة العالية.النظام الهيدروليكي الذي تم تصميمه خصيصا للطفرة عالية السرعة وقطع متحرك هو محترف جداالمكونات الهيدروليكية الرئيسية هي من ماركة أتوس

المكونات الرئيسية للنظام الهيدروليكي تشمل المحرك ومضخة الزيت والمرشح وخزان الزيت والصمام الهيدروليكي والصمام الكهرومغناطيسي وما إلى ذلك.
الزيت الهيدروليكي من هذا النوع من النظام يجب أن يبقى في الدرجة 6 ~ 8.

نظام التحكم الكهربائي 1 مجموعة

هذا النظام يستخدم PLC للسيطرة على جميع إجراءات العمل. سيتم قياس كمية الإنتاج وطول كل قطعة تلقائيًا؛ واجهة الإنسان والآلة،يتم إدخال شاشة اللمس وإلغاء بيانات العملمن المفيد للسيطرة على آلة تشكيل لفة.
لوحة التحكم لديها واجهة التشغيل الإنجليزية، فمن السهل على المشغل لإدخال وإلغاء تاريخ العمل.
