آلة تشكيل الأسطوانة المموجة بقطر ملف فولاذي 610 مم، وزن ملف فولاذي واحد 15 طن

آلة تشكيل أسطوانة ألواح التموج بقطر 610 مم، وزن ملف فولاذي واحد 15 طن

مقدمة المنتج:

يمكن لخط تشكيل الأسطوانة للألواح المموجة تحقيق إنتاجية متعددة العمليات للورقة الواحدة الأصلية، وإنتاج غير متقطع، وتحديد فك الملف، والتسوية، واللكم، والتشكيل، والقص في إنتاج مستمر واحد، بحيث يكون مظهر المنتج قياسيًا، وتركيب اللكم متسقًا سهلًا. يتميز خط الإنتاج بسرعة إنتاج عالية، واللكم عبر الإنترنت والإنتاج المستمر للقولبة، وسهل التشغيل ويستخدم عمالة أقل.

تكوين المنتج:

ملاحظة: عند تأكيد الطلب، يحتاج الطرفان إلى توقيع رسم الملف ورسم ثقب اللكم ورسم جزء القوس معًا.

عملية الإنتاج:

فك الملف - مسوي - حلقة المواد - وحدة التغذية المؤازرة - اللكم - حلقة المواد - آلة التشكيل الأسطوانية الرئيسية - القاطع - قطعة العمل في الخارج

حلقة المواد 2 مجموعة

الوظيفة: تُستخدم المجموعة الأولى لمطابقة السرعة والتصحيح بين آلة التسوية والجر العازلة ووحدة التغذية المؤازرة للتسوية، وتُستخدم المجموعة الثانية لمطابقة السرعة والتصحيح بين آلة اللكم العازلة وآلة التشكيل. اجعل الخط بأكمله يعمل بسلاسة.

الهيكل: يتكون جهاز التخزين من جزأين: الأسطوانة المقوسة وجهاز الدعم. هناك أربع مجموعات من الأسطوانات المقوسة، والتي يتم وضعها على جانبي حاويتي التخزين. وهي تتكون من إطار مقوس ومجموعة من الأسطوانات المرنة، وسطح الأسطوانة مطلي بالكروم الصلب. يتم تثبيت مفتاح كهروضوئي في حفرة حاوية التفريغ للتحكم في موضع لفة المادة التي تدخل الحفرة، بحيث يمكن مطابقة سرعة كل جزء عمل بشكل مثالي.

مسوي مؤازر وجهاز تغذية مجموعة واحدة
يتم تثبيت هذا الجهاز في مقدمة اللكم متعدد المحطات. يتم تثبيته على اللوحة الأساسية للكم. المسوي هو نموذج 5 لفات، الطبقة العلوية بها 2 لفات والطبقة السفلية بها 3 لفات. يمكن الضغط على لفات الطبقة العلوية لأسفل بواسطة الطاقة الهيدروليكية. سيتم عمل هذه اللفات كلفات مؤازرة لتغذية المواد الخام إلى جزء اللكم.
يتم تشغيل جهاز التغذية المؤازر هذا بواسطة محرك مؤازر، ويمكن للمشغل تعيين عدد قليل من مجموعات بيانات العمل على نظام التحكم، وبعد ذلك سيقوم جهاز التغذية المؤازر بتغذية ورقة المواد الخام مرة واحدة تلو الأخرى.

اللكم متعدد المحطات مجموعة واحدة

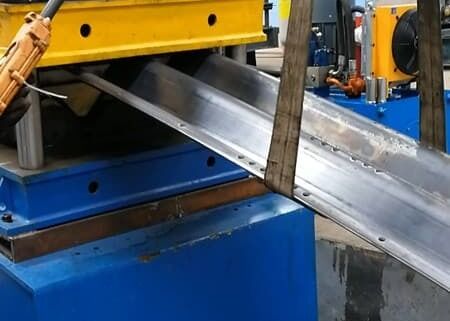

الوظيفة: أكمل ثقب 15-Φ25 ثقوبًا على الملف الشخصي في وقت واحد.

الهيكل: اعتماد وضع الضغط رباعي الأعمدة السائل، اقتصادي وقابل للتطبيق؛ سرعة عالية وكفاءة عالية. تم تطوير النظام الهيدروليكي لآلة اللكم هذه خصيصًا لآلة اللكم متعددة المحطات. تعتمد الآلة الهيدروليكية وضع التحكم في المضخة والمراكم، وتعتمد وحدة تحكم هيدروليكية خاصة. تتميز بخصائص سرعة اللكم السريعة والضوضاء المنخفضة وما إلى ذلك، وهي مجهزة بالتبريد. تبديد الحرارة للجهاز لتلبية احتياجات الإنتاج المستمر. (تم استخدام هذا النظام الهيدروليكي بنجاح في خطوط إنتاج متعددة)
ضغط اللكم: 500 طن

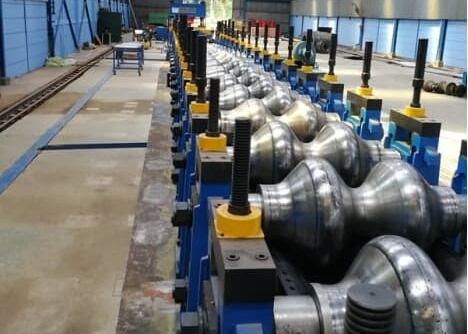

آلة التشكيل الأسطوانية الرئيسية مجموعة واحدة
الهيكل: تعتمد وحدة التشكيل إطارًا مستقلاً (وضع الغلاف)، مدفوعًا بمحرك ومخفض، ويتم تشغيله بواسطة صندوق تخفيض ووصلة، والتي يتم تثبيتها على قاعدة التشكيل وقاعدة النقل على التوالي.
يتم تشغيل العمود السفلي، وتستخدم الأعمدة العلوية والسفلية تروسًا متزامنة عند الضرورة. المحرك الرئيسي هو علبة تروس تخفيض فرعية.

تم تصميم قالب التشكيل بواسطة برنامج احترافي، والمادة مصنوعة من فولاذ القالب عالي الجودة Cr12، مبرد
صلابة الظهر هي HRC58 ~ 62، وبعض بكرات التشكيل مصنوعة من مادة Cr12MoV، مما يحسن الأداء الميكانيكي والعمر. يتم تلميع سطح القالب بعد التشطيب، بدقة عالية وعمر طويل.
هناك نوعان من الصواميل على الجزء الخارجي من القوس: يسار (عمود سفلي) ويمين (عمود علوي).
