خط تشكيل لفائف ألواح التجعيد DFCP150 مع وظيفة الثقب

النموذج DFCP150 صفيحة التجويف خط تشكيل الدوال مع وظيفة ثقب الخرق

مقدمة المنتج

يمكن أن يحقق خط تشكيل اللوحات المموجة ورقة واحدة أصلية من العديد من العمليات ، والإنتاج دون انقطاع ، وتثبيت التفريغ ، ومستوى ، والطعن ، وتشكيل ،القص في إنتاج واحد مستمر، بحيث يكون معيار مظهر المنتج، والضرب التثبيت ثابت سهل. خط الإنتاج لديه سرعة إنتاج عالية، والضرب على الخط وإنتاج التشكيل المستمر،سهلة التشغيل وتستخدم أقل من العمالة.

تكوين المنتج:

ملاحظة: عند تأكيد الطلب، يجب على الطرفين التوقيع على رسم الملف ، ورسم الثقب والجزء القوس معا.

عملية الإنتاج:

مكافئ التفريغ - حلقة المواد إطعام الخدمة محطم حلقة المواد سابقة رول رئيسية محطم - قطعة العمل خارج

المكونات الرئيسية لخط تشكيل اللف:

مجموعة 1 من أجهزة إزالة الملفات (يشمل عربة الملفات والدعم المساعد)

هذا deociler هو نموذج الرأس الواحد، محركات محركات عمود decoiler لفتح لفائف الصلب والطاقة الهيدروليكية جعل عمود decoiler توسيع جهاز لجعل الملف الصلب لتثبيت بشكل جيد على عمود decoiler.هيكل الجزء المستهلك هو نموذج. عندما يكون الخط الكامل في حالة عمل عادية ، يعمل decoiler تلقائيًا. من أجل جعل مشغل decoiler آمنًا ، يتضمن decoiler أيضًا الفرامل الهوائية وذراع الصحافة.

سوف يحمي المشغل خلال عملية العمل.
يتضمن الـ decoiler أيضًا 4 قطع من لوحة كتلة المواد الخام ، من أجل الحفاظ على ملف الفولاذ ليتم تثبيته بشكل جيد على عمود decoiler عندما يكون decoiler في حالة عمل.يمكن تثبيت لوحة الكتلة وإزالتها حسب متطلبات العمل الفعلية.

عربة الملف:
يستخدم لتحميل وتفريغ لفائف الصلب من عمود decoiler. يمكن أن تتحرك سيارة لفائف إلى الأمام والخلف، محركات السيارة للتحرك؛ يمكن أن ترفع طاولة دعم سيارة لفائف صعودا وهبوطا،الأسطوانة الهيدروليكية توفر الطاقة لهذا الجهاز.
قوة المحرك للسيارة الملفوفة: ≈3Kw (مخضوعة للتصميم النهائي)

مساعدة الدعم:
من أجل جعل عمود التلفيف آمنًا عندما يتم تحميل ملف الفولاذ عليه ، فهو يحتوي على إطار مساعد واحد لدعمه. الإطار المساعد هو نموذج طاقة هيدروليكية ، ويمكن أن يتحرك صعودا وهبوطا.عندما يعمل الإطار المساعد، سيتم قفل الجزء المشترك من ذلك تلقائيًا، ويمكن أن يبقي الإطار المساعد لتكون مستقرًا.
وزن الدعم: 15000 كجم

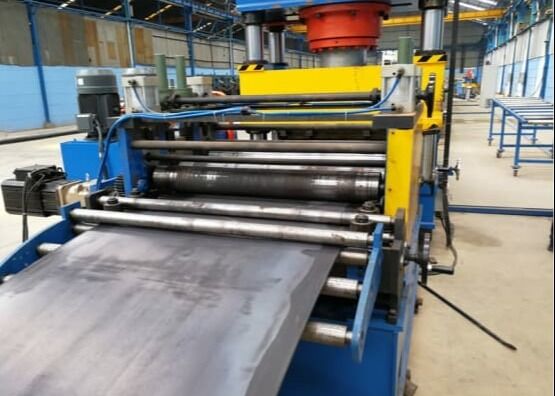

آلة التسوية 1 مجموعة

يستخدم هذا المستوي نموذج 5 أدوات. الطبقة العلوية لديها 2 قطعة أدوات، والطبقة السفلية لديها 3 قطعة أدوات. يمكن ضبط مساحة الأدوات بين الطبقة العلوية والأسفل يدويًا بواسطة مقلم المسمار.
يتم تثبيت زوج واحد من أدوات التوجيه في الجزء الأمامي من عجلة الموازنة ، يتم ضغط عجلة التغذية بشكل جيد بواسطة أسطوانة هوائية. يمكن ضبط سرعة عمل أدوات الضغط بواسطة المحول ،يمكن للمشغل التحكم بها وفقا لمتطلبات العمل الفعلية.
في الجزء الأمامي من المستوى الرئيسي ، يتم تثبيت رأس مجرفة تلسكوبية خاصة واحدة على لوحة قاعدة المستوى.هذه المفرشة سوف تتحرك إلى الأعلى وتوجيه المواد الخام للدخول في جهاز المستوى بسلاسة.

تحكم تحويل التردد

من أجل جعل المادة الخام لفائف الصلب الحصول على جزء مستوى بسهولة وسلاسة، يتم تثبيت دليل واحد المواد وذراع الصحافة بين decoiler والمستوى.هذا الجهاز يتضمن أساسا ذراع الصحافة، طاولة دعم، رأس المبرحة وما إلى ذلك يد الصحافة، طاولة دعم ورأس المبرحة يتم تشغيلها بواسطة أسطوانة هيدروليكية، ذراع الصحافة لديها عجلة طاقة واحدة، يتم استخدامها لمساعدة تغذية.يتم تشغيل عجلة القوة بواسطة محرك 3Kwهذا الجزء يمكن أن تساعد المشغل تغذية صفيحة المواد الخام للدخول في جزء مستوى، وسوف يوفر الوقت للمشغل.

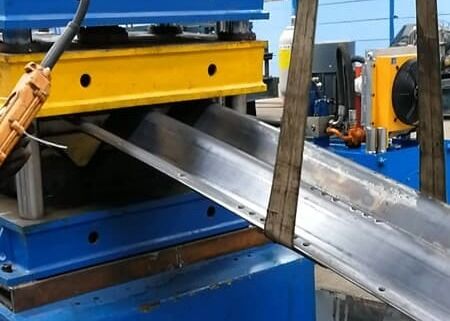

أداة لحام أجزاء القص 1 مجموعة

الوظيفة: قطع الرأس والذيل من الورق لاستكمال لحام الظهر من الورق.
الهيكل: يتكون من آلة القص، وجهاز الضغط الرئيسي والذيل المادي، وجهاز التوجيه، ومنصة اللحام، وجهاز تغذية القضيب، ونظام القيادة، والقاعدة، الخ.مع عجلات جانبية قابلة للتعديل في الأمام والخلف. الإطار هو هيكل لحام صفيحة الفولاذ ، القطع الهيدروليكي ، الضغط الهيدروليكي ، ومنصة الضغط. حدد صفيحة دعم النحاس. لحام قوس الأرجون اليدوي ، طحن يدوي.يجب على مستخدم آلة اللحام تحضيرها بنفسه.
