تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | فولاذ منخفض الكربون مدلفن على البارد | قوة إنتاج المواد الخام: | 23 ميجا باسكال |
|---|---|---|---|
| قوة الشد للمواد الخام: | 450MPa | لفائف القطر الخارجي: | ≥Ф1300 ملم |
| لفائف القطر الداخلي: | Ф508mm | عرض شريط الصلب: | ≤500mm |
| سمك الشريط الصلب: | 3 ملم | سرعة خط الإنتاج: | 4 قطع / دقيقة (الطول 4320 ملم) |

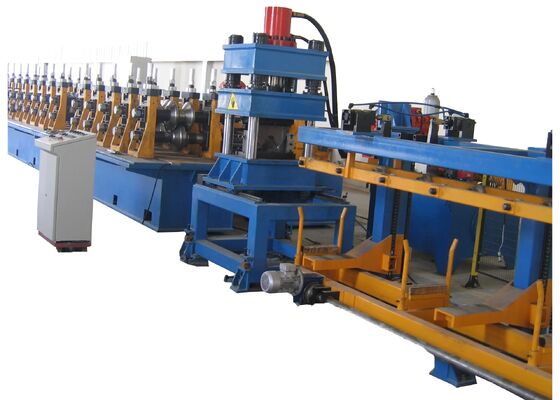

آلية الطرق السريعة الحراسة لفة تشكيل الجدران لوحة صنع الآلات ف508mm الملف قطر داخلي
مقدمة المنتج
السكك الحديدية الطرق السريعة الحماية تشكيل الخط السكك الحديدية الحماية خط الإنتاج الحماية تشكيل خط يمكن تحقيق ورقة واحدة الأصلية من متعددة العمليات ، والإنتاج دون انقطاع ، ووضع التلف ،التسوية، والطعن، وتشكيل، وقطع في إنتاج واحد مستمر، بحيث يكون معيار المنتج المظهر، والطعن التثبيت المتسق من السهل. خط الإنتاج لديه سرعة إنتاج عالية،إنتاج الخزعة والتشجير المستمر على الإنترنت، سهلة التشغيل وتستخدم أقل من العمالة.
تكوين المنتج:
| المواد | الفولاذ المنخفض الكربون المسال بارد |
| قوة إنتاج المواد الخام | 23Mpa |
| قوة الشد من المواد الخام | 450Mpa |
| القطر الخارجي للملف | ≤Ф1300 مم |
| القطر الداخلي للملف | ف508ملم |
| عرض الشريط الصلب | ≤ 500 ملم |
| سمك الشريط الصلب | 3 ملم |
| وزن لفائف واحدة | ≤5000 كجم |
| سرعة خط الإنتاج | 4 قطع/دقيقة (طول 4320 ملم) |
الملاحظة: يجب أن يخضع رسم نوع اللوحة للرسم الذي وقعه المشتري والبائع وأكده نهائياً.
عملية الإنتاج:
يتم تشغيل خط الإنتاج وفقًا لتدفق العملية التالي:التفريغ → الحلقة (التخزين) → تغذية مستوى السيرفو → 315T الخنق (القطع) + مطبخ الخنق والتعزيز → الانحناء البارد → التفريغ
آلة تشكيل اللفوف - مجموعة واحدة
الغرض: يستخدم لتحقيق شكل الواجهة المطلوب من خلال عملية ثني اللف.
هيكل: تتبنى وحدة التشكيل إطارًا مستقلًا (أسلوب قوس سريع التغيير). يتم تشغيله بواسطة المحرك والحد ، ويتم تشغيله بواسطة مربع تخفيض. تم تصميم وحدة التشكيل بواسطة برنامج احترافي.المادة مصنوعة من الصلب القالب عالية الجودة Cr12، مع صلابة HRC58 ~ 62 بعد التخفيف (الخصائص المادية تعادل المواد الأمريكية D2). يتم مسح سطح الدوار بعد المعالجة الدقيقة.الدوار لديه دقة عالية وطول العمر.
يتم تشغيل العمود السفلي ، ويستخدم العمود العلوي والسفلي معدات متزامنة إذا لزم الأمر. يتم تشغيل المحرك الرئيسي بواسطة صندوق تخفيض.مادة الهدف من مربع تخفيض هو ZG45 أو لحام الصفائح الصلبة.
المحار الخارجي للقوس يسار (العمود السفلي) ويمين (العمود العلوي).
| تشكيل الممرات | 13 |
| قطر عمود آلة التشكيل | φ80mm |
| قوة المحرك | حوالي 55 كيلوواط |
| السرعة القصوى للخط | 10~30m/min |
النظام الهيدروليكي -2 مجموعة
الغرض: مجموعة واحدة توفر الطاقة لجهاز التكرير و عربة التحميل و آلة الختان. مجموعة أخرى توفر دعم الطاقة للقطع الهيدروليكي.
الهيكل: يتم تبني هيكل مزيج من المضخة والكميل ، وسرعة عمل الخنق والقص سريعة ، مما يحسن من سرعة خط الإنتاج.يتم استخدام المبرد المبرد بالهواء لتبديد الحرارة لتلبية متطلبات الإنتاج من الحمل العالي ودرجة الحرارة العالية. هذا النظام الهيدروليكي هو نظام هيدروليكي سريع ، مناسب لخطوط الإنتاج عالية السرعة ، والثقب والمرور والقص. المكونات الهيدروليكية الرئيسية هي منتجات بكين هوايد.
المكونات الرئيسية هي: مضخة الزيت، المحرك، الصمام الهيدروليكي، صمام الكهربائي، المرشح وخزان الزيت الهيدروليكي، الخ.
النظام الهيدروليكي يستخدم مرشح، ونظافة الزيت مضمونة أن تكون 6-8 مستويات.
وحدة التحكم الكهربائية -1 مجموعة
يتبنى الخط بأكمله وضع تحكم الإنسان والآلة يجمع بين PLC وشاشة اللمس. ويمكن تعيين مواصفات وكمية ومعلمات النظام للقطع من خلال شاشة اللمس.يمكن تخزين مجموعات متعددة من تعليمات التشغيل في وقت واحدلديها درجة عالية من الأتمتة ولها وظيفة إنذار في حالة وجود خلل في خط الإنتاج.يمكن مراقبة عمل خط الإنتاج بأكمله من خلال نظام التحكمبعد انقطاع الكهرباء أو إيقاف التشغيل في حالة غير طبيعية ، يمكن الاستمرار في المعالجة وفقًا لمعلمات العمل المحددة سابقًا.
وصف المكونات الكهربائية الرئيسية:
| PLC | (شونجي) |
| نظام الخدمة | (شونجي) |
| عاكس | (شونجي) |
| الشاشة الملموسة | (شونجي) |
| أجهزة كهربائية منخفضة الجهد | (شونجي) |
