تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | فولاذ منخفض الكربون مدلفن على البارد | قوة إنتاج المواد الخام: | 23 ميجا باسكال |
|---|---|---|---|
| قوة الشد للمواد الخام: | 450MPa | لفائف القطر الخارجي: | ≥Ф1300 ملم |
| لفائف القطر الداخلي: | Ф508mm | عرض شريط الصلب: | ≤500mm |
| سمك الشريط الصلب: | 3 ملم | سرعة خط الإنتاج: | 4 قطع / دقيقة (الطول 4320 ملم) |

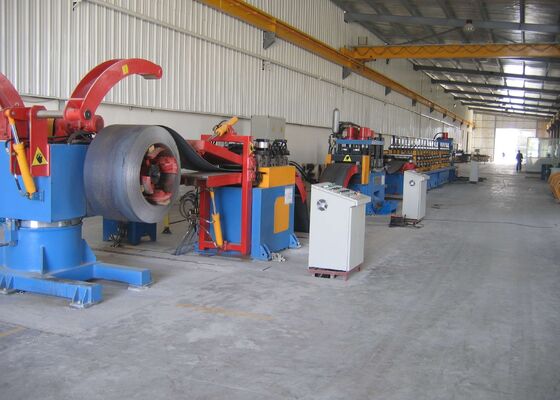

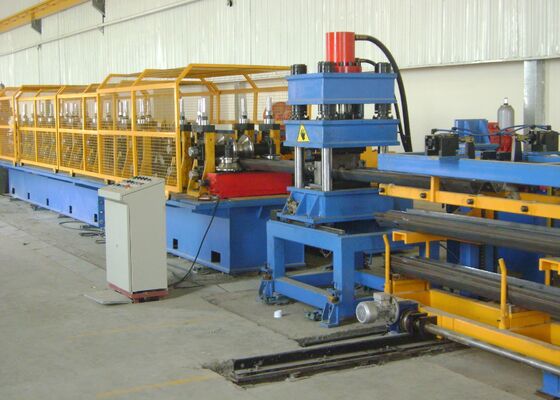

خط إنتاج أوتوماتيكي لتشكيل الانحناء البارد على الطرق السريعة RF300 ثنائي الموجات للاستخدام في الحواجز
مقدمة المنتج:
خط تشكيل حواجز الطرق السريعة، خط إنتاج حماية الطرق السريعة، خط تشكيل الحواجز يمكنه تحقيق إنتاج غير متقطع من ورقة واحدة أصلية متعددة العمليات، وتحديد فك الملفات، والتسوية، واللكم، والتشكيل، والقص في إنتاج مستمر واحد، بحيث يكون مظهر المنتج قياسيًا، واللكم متسقًا، والتركيب سهلًا. يتميز خط الإنتاج بسرعة إنتاج عالية، واللكم عبر الإنترنت والإنتاج المستمر للقولبة، وسهل التشغيل ويستخدم عمالة أقل.
تكوين المنتج:
| المادة | فولاذ منخفض الكربون مدلفن على البارد |
| قوة الخضوع للمادة الخام | 23 ميجا باسكال |
| قوة الشد للمادة الخام | 450 ميجا باسكال |
| القطر الخارجي للملف | ≤Ф1300 مم |
| القطر الداخلي للملف | Ф508 مم |
| عرض الشريط الفولاذي | ≤500 مم |
| سمك الشريط الفولاذي | 3 مم |
| وزن الملف الواحد | ≤5000 كجم |
| سرعة خط الإنتاج | 4 قطع/دقيقة (طول 4320 مم) |
ملاحظة: يجب أن يخضع رسم نوع اللوحة للرسم الموقع والمؤكد أخيرًا من قبل المشتري والبائع.
عملية الإنتاج:
يتم تشغيل خط الإنتاج وفقًا لتدفق العملية التالية: فك الملفات → الحلقة (التخزين) → تغذية التسوية المؤازرة → 315T اللكم (القطع) + مكبس اللكم والتقوية → الانحناء البارد → التفريغ
تكوين الوحدة والغرض منها
فك الملفات - مجموعة واحدة
فك الملفات: الجهاز في وضع الدعم الفردي. يحرك المحرك عمود فك الملفات لتحرير الملف، وتقود الطاقة الهيدروليكية جهاز شد عمود فك الملفات لتثبيت الملف على عمود فك الملفات. هيكل الشد من النوع الإسفيني، وحالة العمل مستقرة وموثوقة.
فك الملفات عبارة عن فك ملفات أوتوماتيكي. عندما يتم تثبيت الملف على عمود فك الملفات، يدور عمود فك الملفات بنشاط أثناء التشغيل الفعلي للخط بأكمله، وتأتي قوة الجر الخاصة به من محرك فك الملفات. يمكن لفك الملفات أن يحرر الملف تلقائيًا وفقًا لسرعة تشغيل الخط بأكمله. لضمان السلامة التشغيلية الفعلية لفك الملفات، تم تجهيز فك الملفات بجهاز فرامل هوائي.
يحتوي فك الملفات أيضًا على 4 عوائق وذراع ضغط لمنع الملف من الارتخاء أثناء عملية فك الملفات وضمان سلامة المشغل.
| القطر الداخلي للملف | Ф508 مم |
| القطر الخارجي الأقصى المسموح به للملف | Ф1300 مم |
| أقصى عرض مسموح به للملف | 500 مم |
| أقصى وزن تحميل للملف | ≤5000 كجم |
| قدرة محرك فك الملفات | ≈3 كيلو واط (تخضع للتصميم النهائي) |
جهاز التخزين (الصومعة) - مجموعتان
الغرض: يستخدم لتخفيف عدم تطابق السرعة بين فك الملفات والتسوية وآلة اللكم وآلة اللكم وآلة تشكيل الانحناء الدوار، وتصحيح الانحراف. يجعل الخط بأكمله يعمل بسلاسة وكاملة.
الهيكل: يتكون جهاز التخزين من جزأين: بكرات مقوسة وجهاز دعم. هناك أربع مجموعات من البكرات المقوسة، والتي يتم وضعها على جانبي صندوقي تخزين. وهي تتكون من إطارات مقوسة ومجموعة من البكرات المرنة. سطح البكرات مطلي بالكروم الصلب. يتم تثبيت مفتاح كهروضوئي في حفرة صندوق التفريغ للتحكم في موضع لفة المادة التي تدخل الحفرة، بحيث يمكن مطابقة سرعة كل جزء عمل بشكل مثالي.
مغذي التسوية المؤازر - مجموعة واحدة
الغرض: قم بتغذية مادة الصفيحة وفقًا لطول الخطوة الفعلي المطلوب للكم. يمكن تعيين مجموعات متعددة من معلمات التغذية في وقت واحد، وهو أمر مريح وسريع. دقة التغذية دقيقة دون تحمل تراكمي.
يعتمد التسوية ذات 5 بكرات (بكرتان في الطبقة العلوية، و 3 بكرات في الطبقة السفلية، وتعديل المسمار)، وزوج واحد من بكرات التوجيه، وتثبيت هوائي لبكرات التغذية، وتنظيم سرعة تحويل التردد، والتحكم في مفتاح كهربائي. تم تجهيز مقدمة آلة التسوية أيضًا برأس مجرفة تلسكوبي وجهاز ضغط لضمان دخول لفة المواد الخام إلى آلة التسوية بسلاسة وأمان.
الهيكل: يتكون من إطار ونظام تثبيت ونظام محرك مؤازر.
| أقصى سرعة تغذية | 40 م/دقيقة |
| أقصى عرض تغذية مسموح به | ≤500 مم |
| سمك التغذية المسموح به | ≤3 مم |
| خطأ التغذية الفردي | ≤±0.15 مم (لا يتراكم هذا التسامح) |
| قدرة المحرك المؤازر | ≈3 كيلو واط (تخضع للتصميم النهائي) |
| مادة بكرة التغذية هي 9Cr2Mo (أو GCr15)، صلابة HRC55-60 | |
