تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية （مم）: | 40x40x3 ~ 100x100x10 |
|---|---|---|---|
| الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x10 | قوة اللكم (KN): | 630 |
| قوة العلامات (KN): | 630 | قوة القطع (كيلو نيوتن): | 1000 |
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 8 |

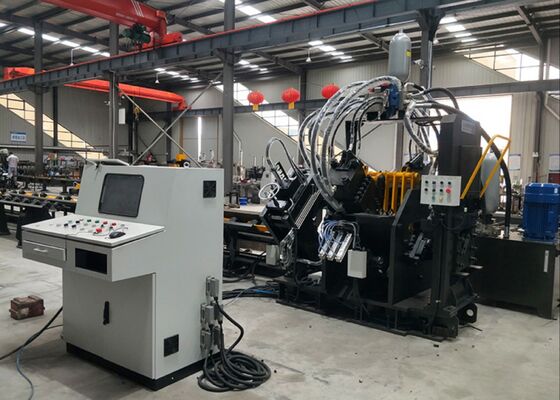

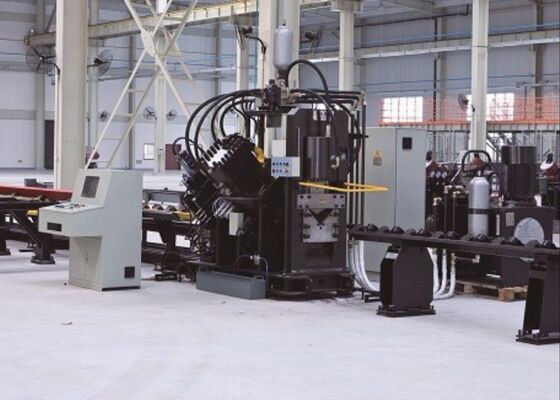

آلة JNC1010 عالية السرعة للثقب والوسم والقطع باستخدام الحاسب الآلي للزوايا
مقدمة المنتج:
Jخط إنتاج الثقب والوسم والقطع للزوايا باستخدام الحاسب الآلي عالي السرعة من سلسلة NC يتكون بشكل أساسي من وحدة الثقب ووحدة الوسم ووحدة القطع والناقل العرضي والناقل الدوار وناقل التغذية وناقل التفريغ وعربة التغذية CNC ونظام هيدروليكي ونظام كهربائي ونظام هوائي وما إلى ذلك. يستخدم خط الإنتاج هذا بشكل أساسي للمعالجة الأوتوماتيكية للزاوية الفولاذية في صناعة الأبراج. عملية المعالجة يتم التحكم فيها رقميًا والتشغيل مريح للغاية. يمكنها تحقيق الإنتاج التلقائي وعالي الدقة ومتعدد الأصناف والإنتاج الضخم.
معلمات المنتج:
| الموديل | JNC1010 |
| حجم الزاوية (مم) | 40х40х3~100х100х10 |
| الحد الأقصى للثقب (القطر × السُمك) (مم) | Φ26х10 |
| قوة الثقب (kN) | 630 |
| قوة الوسم (kN) | 630 |
| قوة القطع (kN) | 1000 |
| الحد الأقصى لطول الخامة (م) | 12 |
| الحد الأقصى لطول المنتج النهائي (م) | 8 |
| عدد الثقوب لكل جانب | 2 |
| مجموعة أحرف الوسم | 4 |
| عدد الأحرف لكل مجموعة | 12 |
| حجم الحرف (مم) | 14x10x19 |
| محاور CNC | 3 |
| وضع القطع | شفرة واحدة |
| طريقة التبريد | تبريد مائي/تبريد هوائي/مبرد زيت |
| الحد الأقصى لسرعة التغذية (م/دقيقة) | 80 |
| وضع البرمجة | برنامج Lofting أو برمجة التعليمات |
| الأبعاد الكلية (م) | حوالي 25x6.5x2.5 |
| يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل المحددة. | |
ميزات المنتج:
1. آلة ثقب الزوايا الفولاذية CNC بها ثلاث أو مجموعتان من وحدات الثقب، والتي يمكن تركيبها بثلاثة أنواع من الثقوب بأقطار مختلفة. يتم تحريك مجموعات الثقب الثلاث بواسطة التحكم الرقمي لتغيير المرحلة. يمكنها ثقب الثقوب المستديرة والثقوب البيضاوية. تعمل سرعات التغذية والثقب السريعة على تحسين كفاءة الإنتاج. بالنسبة لزاوية فولاذية 50×50×4 مم، يكون الإنتاج 9-10 أطنان كل ثماني ساعات.
2. وحدة الوسم في آلة ثقب الزوايا CNC مغلقة بصلابة جيدة. تحتوي وحدة الوسم على أربع مجموعات من الخراطيش، والتي يتم اختيارها عن طريق البرمجة ويمكن ضبط مرحلة الكتابة حسب الرغبة. بالإضافة إلى ذلك، يمكن اختيار طريقة الكتابة القرصية. تحتوي الكتابة القرصية على 10 صفوف وتختار الأحرف تلقائيًا دون تدخل يدوي، مما يحسن بشكل كبير كفاءة الكتابة.
3. تعتمد وحدة القطع في آلة قطع الزوايا الفولاذية CNC القص بشفرة واحدة والذي يحظى بشعبية كبيرة بقوة قص كبيرة. لا توجد نفايات في كل عملية قطع والسطح المقطوع مرتب وسلس. يحتوي صندوق الشفرة على تصميم باب مفتوح، مما يجعل تغيير الشفرة سريعًا وآمنًا.
4. تنقل طاولة المواد الأفقية الزاوية الفولاذية إلى رف المواد الدوار، والذي يتم تشغيله بواسطة محرك ومخفض لوضع الزاوية الفولاذية بثبات على ناقل التغذية.
5. يتم تثبيت قطعة العمل وتغذيتها بواسطة عربة تغذية CNC بدقة تحديد المواقع العالية. يتم تشغيل عربة تغذية CNC بواسطة محرك سيرفو مع تغذية مرتدة لمشفر الصور الضوئية، والتحكم في الحلقة المغلقة.
6. يوفر النظام الهيدروليكي لآلة الوسم والقطع والثقب للزوايا الفولاذية CNC الطاقة للثقب والكتابة والقص. يتم استخدام محطة هيدروليكية عالية السرعة مع مجمع، وتستخدم الخطوط الهيدروليكية وصلات من نوع الطوق، وهي مقاومة للتسرب وسهلة الاستبدال والصيانة. جميع كتل الصمامات الهيدروليكية الرئيسية هي من العلامة التجارية Atos، مما يضمن نظامًا هيدروليكيًا مستقرًا وفعالًا.
7. يتضمن نظام تبريد المحطة الهيدروليكية التبريد المائي أو التبريد الهوائي أو مبرد الزيت. يمكن للعملاء اختيار طريقة التبريد وفقًا للظروف الفعلية.
8. يتكون نظام التحكم بشكل أساسي من الكمبيوتر العلوي و PLC ومحرك سيرفو ومفتاح الكشف الخارجي وما إلى ذلك. يحتاج المشغل فقط إلى إدخال متطلبات المعالجة، ويمكن إنشاء برنامج المعالجة تلقائيًا، ويمكنه أيضًا قراءة ملفات DXF و NC وغيرها من ملفات المعالجة التي تم إنشاؤها بواسطة برنامج lofting. واجهة الإنسان والآلة التي يعرضها برنامج الكمبيوتر العلوي بديهية، والتشغيل بسيط. يمكنها تحقيق وظيفة عرض رسم قطعة العمل، وتخزين كمية كبيرة من البيانات، وعرض بيانات الموقع، وإنذار الأعطال وما إلى ذلك.
هذه العينات، التي تعكس المواصفات القياسية وسيناريوهات المعالجة الشائعة داخل صناعة أبراج الزوايا الفولاذية، تمكن المستخدمين من تقييم جودة المعالجة والدقة والحرفية للمعدات بشكل مباشر. إنها بمثابة معيار ملموس لتقييم أداء المعدات وتوافقها مع متطلبات الإنتاج المحددة، وبالتالي تسهيل اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.
في بناء خطوط نقل الطاقة ذات الجهد العالي جدًا (UHV) - حيث يجب أن تتحمل الأبراج الظروف الجوية القاسية والأحمال الكبيرة - تعتبر هذه المعدات ضرورية لمعالجة مكونات الزاوية الفولاذية التي تشكل الإطار الأساسي للأبراج. إنها تنفذ بشكل موثوق عمليات الحفر والختم على الزاوية الفولاذية المستخدمة لهياكل الأبراج والذراعين المتقاطعين والأجزاء الهيكلية الرئيسية الأخرى، مما يضمن أبعادًا دقيقة وتوصيلات آمنة تحافظ على الاستقرار العام للأبراج.
