تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |
| إبراز: | آلة حفر زاوية CNC عالية السرعة,آلة حفر المعادن 2000m/min,حفر خط زاوية CNC 18 حرف,metal drilling machine 2000m/min,CNC angle line drill 18 character |
||
2000m/min سرعة القطع من الحفر CNC زاوية الصلب معدن حفر آلة 18 حرف في كل مجموعة
مقدمة المنتج

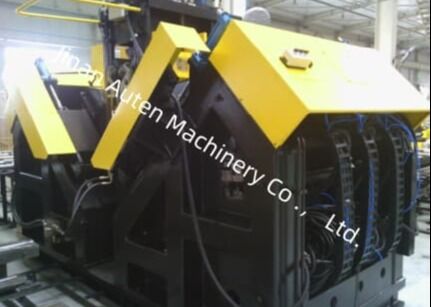

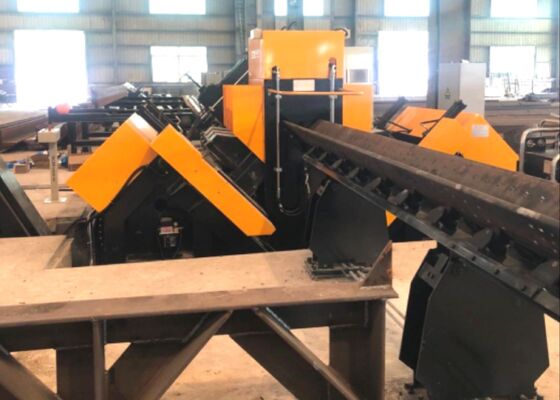

تم تصميم خط آلة الحفر والتمييز الزاوية CNC خصيصًا لحفر وتطبع الفولاذ الزاوية الكبيرة عالية القوة المستخدمة في أبراج خطوط النقل.هذا النظام يضمن الحفر الدقيق لجميع الثقوب في الفولاذ الزاوية، يوفر جودة ثقب متفوقة ودقة موضعية. علاوة على ذلك، فإنه يعزز كفاءة الإنتاج ويوفر مستوى عال من الأتمتة.
المعايير الرئيسية:
| النموذج | JNC2532 | ADM2532 | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| أقصى طول الفراغ ((m) | 14 | ||
| مقطوعة من محور الحفر | / | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | ف40 | ||
| كمية الحفر على كل جانب (قطعة) | 3 6 في المجموع على كلا الجانبين) | ||
| سرعة الدوران القصوى للدوار (r/min) | 120-560، تعديل المحول بدون خطوة | 6000 | |
| السرعة القصوى للثقب (m/min) | / | 200 | |
| محاور CNC | 3 | 9 | |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) | 50-330 (دون خطوة) | |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 | ||
| قوة العلامة (kN) | 1000/1200 | ||
| كمية مجموعة الشخصيات | 4 | ||
| عدد الشخصيات في كل مجموعة | 18 | ||
| الجانب الشخصي ((ملم) | 14 × 10 × 19 | ||
| نظام تبريد حفر | تبريد خارجي |
تشتيت الهواء التبريد الداخلي الجاف |
|
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | ||
| الأبعاد الإجمالية (م) | 32x7x2.5 | 34 × 8 × 3 | 34 × 8.9 × 3 |
خصائص المنتج:
1يتم تجهيز خط الإنتاج بنظام تحميل أوتوماتيكي يتضمن قناة تغذية أفقية ورف تحميل دوار ،جنبا إلى جنب مع نظام تفريغ تلقائي وآلية تغذيةيتم دمج جميع عمليات الحفر والطبع في الصلب الزاوية في عملية واحدة على هذا الخط.القضاء على الحاجة إلى التدخل اليدوي وتقليل كثافة عمل المشغل بشكل كبير.
2يتم تجهيز محور الحفر بمحور دقة تايوان BT40 (بدمج سائل تبريد داخلي) ، مما يضمن كفاءة الحفر الدقيقة والممتازة.تتكون وحدة الحفر من ستة رؤوس حفر CNC، مع ثلاثة وضعت على كل جانب من الفولاذ الزاوية.الرؤوس المقابلة على كلا الجانبين يمكن في وقت واحد حفر ثقوب من نفس القطر وفي فترات متطابقة من الطرف العلوي من الأجنحة الفولاذية الزاوية.
3تم تصميم البرنامج مع واجهة ثنائية اللغة الصينية / الإنجليزية ، مما يضمن سهولة الاستخدام والقدرة على عرض رسومات القطعة الواضحة.
4عملية البرمجة هي مباشرة وفعالة ؛ يحتاج المستخدمون فقط إلى إدخال أبعاد القطعة العاملة ، قطر الثقب ، المسافة ، والكمية لتوليد البرنامج. بالإضافة إلى ذلك ،يمكن استخدام برنامج CAD / CAM لتحويل الملفات المباشرالنظام متوافق تماما مع ملفات NC1 التي تنتجها TEKLA البرنامج.
5المكونات الهيدروليكية والهوائية والكهربائية الحاسمة يتم الحصول عليها من العلامات التجارية المعروفة عالية الأداء لضمان الموثوقية والمتانة.
6تم تجهيز النظام بميزة تشخيص ذاتية متكاملة للكشف الفعال عن الفشل وإصلاح الأخطاء.
7ويتم تقديم وحدة القص كميزة اختيارية وتستخدم آلية قطع ذات شفرتين لتحسين الأداء.
تمثل هذه العينات مجموعة متنوعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدم عادة في بناء أبراج خطوط النقل.أنها توفر للمستخدمين المحتملين أو المفتشين وسيلة بصرية لتقييم الأداء الوظيفي للمعداتتقدم مرجعيات واضحة وملموسة لتحديد ما إذا كانت المعدات تلبي متطلبات التصنيع العملية لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث تعرض أبراج النقل لظروف الطقس القاسية والحمل الثقيل،هذه المعدات تلعب دوراً حاسماً في معالجة مكونات الفولاذ الزاوية للمباني الأساسية.إنه يؤدي بفعالية عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج ، والذراعين المتقاطعة وغيرها من العناصر الهيكلية الأساسيةضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهوبالتالي ، فإنه يساهم بشكل كبير في سلامة هيكلية واستقرار أبراج الإرسال على المدى الطويل طوال دورة حياتها التشغيلية.
