تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم اللوحة: | 1500x800 ملم | سمك اللوحة: | 5 ~ 25 ملم |
|---|---|---|---|
| قوة اللكم: | 1000/ 1200 كيلو نيوتن | قوة العلامات: | 800/ 1000 كيلو نيوتن |
| التصنيع باستخدام الحاسب الآلي أم لا: | cnc | محطات الموت: | 4 |
| إبراز: | 800KN آلة ثقب الأنابيب CNC,1000KN آلة وضع علامة لوحة ثقب,آلة ثقب CNC ذات 12 حرف,1000KN hole plate marking machine,12 character CNC punching machine |
||

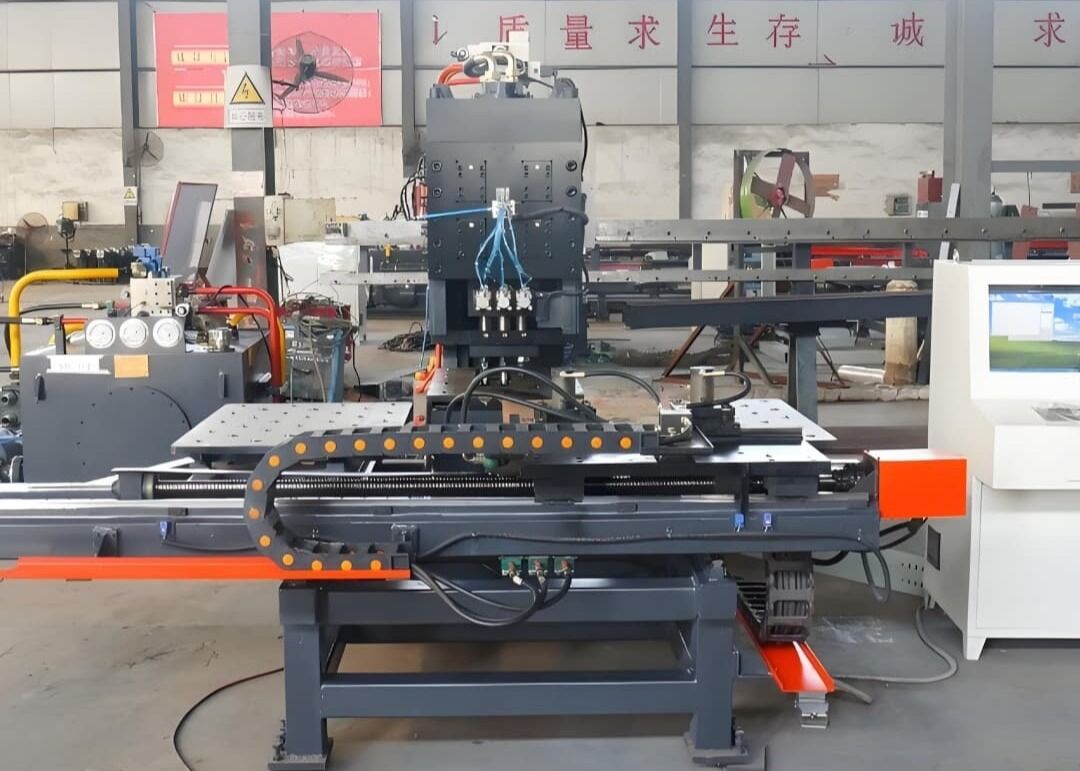

آلة ثقب الألواح والأنابيب CNC بقوة وسم 800/1000KN، 12 حرفًا
الصناعة القابلة للتطبيق:
تم تصميمها خصيصًا لصناعة أبراج الصلب، توفر آلة الثقب والحفر CNC هذه دقة استثنائية في عمليات الثقب والوسم والحفر لمكونات الألواح الفولاذية. بالإضافة إلى ذلك، فإنها توفر تنوعًا رائعًا، قادرة على أداء مهام الثقب والحفر والوسم على مجموعة متنوعة من الأجزاء المعدنية لمجموعة متنوعة من التطبيقات الصناعية.
المواصفات:
| الموديل | BNC100 | BNCZ100 | BNHD120 | |||
| الحد الأقصى لحجم قطعة العمل (مم) | 1500×800 | |||||
| الحد الأقصى لقطر الثقب (مم) | Φ26 | |||||
| الحد الأقصى لقطر الحفر (مم) | / | Φ50 | ||||
| مخروط مغزل الحفر | / | / | BT50 | |||
| سمك اللوحة (مم) | الثقب | 5～25 (Q235) | ||||
| الحفر | / | 40 | ||||
| قوة الثقب (kN) | 1000/ 1200 | |||||
| قوة الوسم (kN) | 800/ 1000 | |||||
| الحد الأدنى للمسافة بين الفتحة وحافة اللوحة (مم) | الثقب | 25 | ||||
| الحفر | / | يعتمد على قطر الفتحة | ||||
| حجم الحرف (مم) | 14×10×19 | |||||
| كمية الحروف | 12 | |||||
| محطات القوالب | 3 | 4 | ||||
| سرعة تغذية الحفر (مم/دقيقة) | / | 25~280 | 0~5000 | |||
| شوط مغزل الحفر (مم) | / | 180 | 350 | |||
| سرعة دوران مغزل الحفر (دورة في الدقيقة) | / | 120~560 | 30~3000 | |||
| وضع البرمجة |
برمجة الأوامر، رسم Auto CAD أو برنامج التخطيط |
|||||
| الأبعاد الكلية الطول×العرض×الارتفاع (م) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
ميزة المنتج:
1. تتميز آلة ثقب ووسم الفولاذ CNC بإطار مصنوع من لحام ألواح من النوع C، مما يوفر تكاملًا هيكليًا استثنائيًا ومساحة تشغيل واسعة. تم تجهيز النظام بثلاث محطات قوالب، واحدة منها مخصصة حصريًا للوسم، وتدعم فهرسة محطة القوالب التلقائية، وبالتالي تحسين كفاءة التشغيل. يضمن نظام التثبيت التوافق الواسع مع قطع العمل المختلفة، باستخدام حاجز مرجعي صفري لتحديد المواقع بدقة. يتم وضع قطع العمل بشكل آمن على طاولة عمل ذات محمل كروي، مما يسهل التعامل السلس. يتم تشغيل حركات المحورين X و Y بواسطة محركات مؤازرة ويتم نقلها من خلال مسامير كروية عالية الدقة، بينما تتم إدارة محاذاة موضع الثقب بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC)، مما يضمن التشغيل الآلي الكامل لعملية التصنيع. بمجرد أن يقوم المشغل بإدخال برنامج قطعة العمل، يمكن حفظه واسترجاعه وإعادة استخدامه لدورات الإنتاج المجمعة.
2. تستخدم آلة الحفر الفولاذية CNC أحدث تقنيات التحكم العددي بالكمبيوتر (CNC) جنبًا إلى جنب مع أنظمة التغذية التي تعمل بمحركات مؤازرة، مما يضمن كفاءة تشغيل فائقة ودقة متسقة عبر مجموعة واسعة من قطع العمل.
3. تم تصميم المكونات الوظيفية الرئيسية للآلة بهيكل معياري، مما يسمح بسهولة الصيانة وإجراءات الإصلاح الفعالة.
4. تسهل آلة الثقب والوسم للألواح المعدنية CNC الجمع السلس بين عمليات الثقب والوسم والحفر على لوحة معدنية واحدة، مما يوفر إمكانات متعددة العمليات في دورة تشغيل واحدة.
5. يدمج نموذج الحفر إمكانات وظيفية رئيسية، بما في ذلك التغذية السريعة إلى الأسفل، والتقدم الدقيق في التصنيع، والتراجع السريع، وكلها تعزز بشكل كبير الكفاءة التشغيلية في بيئات العمل الواقعية.
6. تتميز بنظام تشخيص ذاتي للأعطال المتقدم، تمكن الآلة من الكشف السريع عن المشكلات التشغيلية، مما يسمح بالتدخلات في الوقت المناسب للصيانة وضمان موثوقية الإنتاج دون انقطاع.
7. تم تصميم عملية البرمجة بعناية لإعطاء الأولوية لسهولة الاستخدام: يمكن للمشغلين إدخال أقطار الثقوب وإحداثيات الموضع وكميات دفعات قطعة العمل مباشرة في نظام التحكم. علاوة على ذلك، يتوافق النظام مع البرامج التي تم إنشاؤها بواسطة برنامج التخطيط المتخصص أو يسمح بالتحويل المباشر لملفات CAD/CAM، مما يضمن تنفيذًا سلسًا وفعالًا للبرنامج.
تفاصيل الجهاز:
تم تصميم نظام تشغيل المعادن المتخصص هذا خصيصًا لأداء عمليات الثقب والوسم والحفر على الألواح الفولاذية داخل قطاع تصنيع أبراج الصلب. إنه يضمن دقة تصنيع استثنائية، والالتزام بمعايير التسامح الصارمة ومواصفات التشطيب السطحي. بالإضافة إلى استخدامه الأساسي في صناعة أبراج الصلب، يوفر هذا الجهاز متعدد الاستخدامات بشكل كبير قدرات ثقب وحفر ووسم موثوقة للألواح المعدنية عبر مجموعة واسعة من القطاعات الصناعية. إنه يضمن باستمرار الكفاءة التشغيلية ودقة المعالجة لجميع أنواع قطع العمل المعدنية، وبالتالي تبسيط سير العمل وتعزيز جودة المنتج عبر مختلف التطبيقات الصناعية.
