تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية （مم）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 10 |
| الأعلى. اللكم (ديا. х ثي.) (مم): | φ26 × 12 （المادة ： Q345 510n/mm2） | اللكمات لكل جانب: | 2 |
| قوة اللكم (KN): | 630 | قوة العلامات (KN): | 630 |
| قوة القطع (كيلو نيوتن): | 1800 |

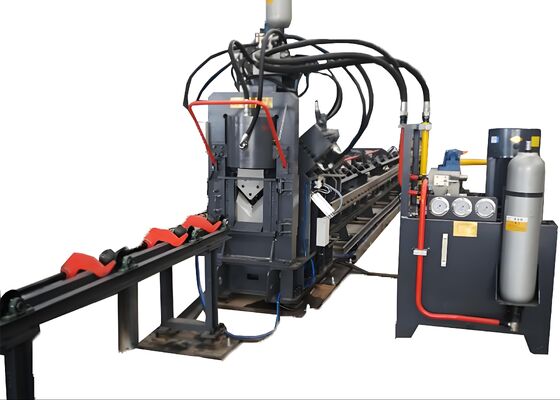

شفرة واحدة قطع حفرة CNC ثقب ثقب زاوية شريط قطع آلة طريقة تبريد المياه الهيدروليكية
الصناعة المطبقة:
هذه الآلة الختامية للصلب الزاوي هي حل متخصص يركز على الصناعة تم تصميمه خصيصًا لأداء مهام اختراق الصلب الزاوي والتمييز والقص بدقة استثنائية.تم تصميمه بدقة لتلبية متطلبات المعالجة الأساسية في قطاع برج الفولاذ الزاوي حيث دقة المكونات أمر ضروري لضمان سلامة الهيكلمن خلال دمج خوارزميات معالجة متطورة، يضمن الجهاز إدارة دقيقة وفعالة لمكونات الفولاذ الزاوية، والتي هي حاسمة في تصنيع البرج،مما يسهل الإنتاج المستمر لهياكل البرج عالية الجودة.
المواصفات:
| الوظائف | طعنة، علامة، قطع |
| حجم الزاوية ((ملم) | 40×40×3140×140×12 |
| أقصى طول الفراغ (م) | 12 |
| أقصى طول للأجزاء النهائية (م) | 10 |
| الحد الأقصى للضرب (قطر × سمك) (ملم) | Φ26×12 ((المادة:Q345 510N/mm2) |
| لكمات لكل جانب | 2 |
| قوة الضرب (ك.إن) | 630 |
| قوة العلامة (kN) | 630 |
|
قوة القطع (kN) |
1800 |
| مجموعة من حروف العلامة | 4 |
| عدد الحروف لكل مجموعة | 12 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| وضع القطع | قطع شفرة واحدة |
| محاور CNC | 3 |
| سرعة زاوية التغذية (m/min) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد المياه |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | الإدخال بواسطة لوحة المفاتيح وواجهة USB |
| البعد ((ملم) | 28000×6500×2200 |
مكونات المنتج:
هذه المعدات الماكينة قطع زاوية الصلب هي بنية أساسية مع وحدات وظيفية رئيسية، بما في ذلك ناقل عرضي، نظام تحميل دوار، ناقل تغذية، عربة تغذية CNC,وحدة إطاحة وحدة علامة ووحدة قطع ومركب تفريغ. بالإضافة إلى ذلك ، فإنه يحتوي على أنظمة دعم حيوية مثل الهيدروليكية والكهربائيةومكونات هوائية مع العديد من العناصر المساعدة، تشكيل نظام معالجة متكامل بسلاسة يضمن عملية موثوقة وفعالة.
خصائص المنتج:
1. نظام التحكم والقيادة
تدمج آلة الختان الزاوية تكنولوجيا CNC جنبا إلى جنب مع تغذية محرك الخدمة ، مما يحسن من كفاءة التشغيل ويضمن دقة ثابتة لقطع العمل.كل الهيدروليكيات الحرجةالمكونات الهوائية والكهربائية تأتي من الموردين العالميين المشهورين، مما يضمن الأداء الموثوق به للنظام بأكمله.
2. تشكيل الخنق والإمساك
يتم تجهيز كل جانب بثلاث مجموعات من الخراطيم والطبقات، قادرة على التعامل مع ثلاثة قطرات الخراطيم المختلفة. هذه المجموعات، التي تديرها جهاز تحكم تحكمتعمل بالتنسيق لضبط نقطة مرجعية الاختبار، وبالتالي تلبية مجموعة واسعة من متطلبات المعالجة.
3واجهة الإنسان والآلة والبرمجة
تتميز آلة قطع الزاوية بواجهة ثنائية اللغة الصينية والإنجليزية ، مما يضمن التشغيل البديهي ، ويدعم تصور رسومات القطعة. عملية البرمجة مبسطة ،تسمح للمعدات بمعالجة بيانات البرامج المولدة بواسطة برنامج CAD مباشرةأثناء الإعداد، يجب إدخال المعلمات الأساسية فقط مثل أبعاد القطعة، قطر الثقب، نقاط الإشارة، والكميات، مما يقلل من تعقيد التشغيل.
4سي إن سي إمداد الحمولة والتحكم
يتم تشغيل عربة تغذية CNC بواسطة محرك سيرفو ، مع مكيف كهربائي ضوئي يوفر ردود فعل مستمرة في الوقت الحقيقي.يتم استخدام نظام التحكم المغلق لتنظيم حركة العربة ديناميكياً، وضمان تحديد الموقع الدقيق طوال دورة التصنيع بأكملها.
5العمليات الآلية و التفريغ
عمليات العلامة والطعن والقص تتم بأتمتة كاملة، مما يقلل بشكل كبير من الحاجة إلى تدخل يدوي.يتم تفريغ جميع المكونات الفولاذية المنتهية الزاوية باستخدام آلية التحول الهوائية، مما يقلل بشكل فعال من عبء عمل المشغلين ويزيد من كفاءة الإنتاج بشكل عام.
6تكوين نظام التحكم ووظيفته
يتكون نظام تحكم آلة قطع الحديد الزاوية من جهاز كمبيوتر مركزي ونظام CNC ومحرك سيرفو و PLC وأجهزة استشعار خارجية ومكونات أساسية أخرى.يمكن أن تبدأ مهام المعالجة ببساطة بإدخال أبعاد قطعة العملوبالإضافة إلى ذلك، يمكن تخزين البرامج واختيارها وعرضها ونقلها بناءً على معرفات قطعة العمل، مما يتيح إدارة الإنتاج المرنة.
7وحدة العلامة
وحدة العلامة تتميز بتصميم إطار مغلق ، مما يضمن صلابة متفوقة لتحقيق نتائج علامة مستقرة ومتسقة. وهي مجهزة بأربع مجموعات من صناديق الأحرف ،مع التحكم في الاختيار عن طريق البرنامجيقدم خيارات تعريف متعددة الاستخدامات. نقطة مرجعية العلامة قابلة للتعديل بالكامل ، مما يسمح لها باستيعاب مجموعة واسعة من متطلبات المعالجة.
هذه العينات، التي تمثل المواصفات القياسية وسيناريوهات المعالجة النموذجية في صناعة أبراج الصلب الزاوية، تسمح للمستخدمين بتقييم مباشرة نوعية معالجة المعدات،الدقة، والحرفية. وهي بمثابة مرجع ملموس لتقييم أداء المعدات وموافقتها مع معايير الإنتاج المحددة، وبالتالي دعماتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersيقوم باستمرار بعمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الهامة الأخرى ،ضمان الأبعاد الدقيقة والاتصالات الموثوقة التي تحافظ على الاستقرار العام للأبراج.
