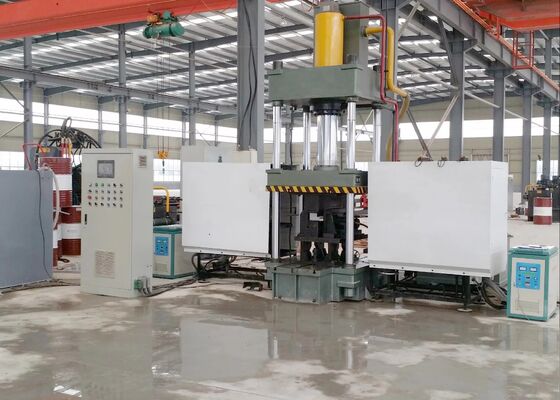

آلة الخرز والتسخين الأوتوماتيكية CNC لزوايا الفولاذ الكربوني مع التحكم PLC

آلة CNC الآلية لتحديد الخصائص وتسخين ملفات تعريف الزاوية من الفولاذ الكربوني مع تحكم PLC


الصناعة المطبقة:

تم تصميم هذا النظام الحراري للإنحناء CNC خصيصًا واختباره في المصنع لتوفير الانحناء بدقة عالية لملفات الفولاذ الزاوية والصفائح المعدنية المسطحة.يلبي متطلبات الإنتاج الأساسية للصناعات الرئيسية مثل تصنيع الصلب الهيكلي، تصنيع المكونات الميكانيكية، وتصنيع المعادن المعمارية. مع دقة تشكيل ثابتة وأداء تشغيلي موثوق به،هذا النظام يضمن أن الألواح الفولاذية والمعادن الزاوية المنحنية تتوافق مع معايير التسامح الأبعاد الدقيقة والمعايير الهيكلية المطلوبة للتطبيقات الصناعية، وبالتالي ضمان التنفيذ السلس والفعال لعمليات التصنيع اللاحقة.

المواصفات:

خصائص المنتج:

1مجهزة بجهاز التحكم الرقمي المحوسب (CNC) و جهاز التحكم المنطقي المبرمج (PLC)يحتوي النظام على واجهة بشاشة تعمل باللمس لإدخال البيانات بفعالية ومراقبة حالة التشغيل في الوقت الحقيقي، مما يسهل سير العمل المبسط وسهل الاستخدام للعمليات اليومية.

2الجهاز يدمج تقنية التسخين الذكية المتقدمة من الترددات فوق الصوتية الحرارة الحرارية حل هندسي مبتكروتضمن الامتثال الكامل لسياسات ومعايير حماية البيئة في المنشأة.

3تعمل كنظام شامل ومتكامل، هذه المعدات تلغي الحاجة إلى أدوات إضافية وتخصيص القالب،وبالتالي تبسيط وتحسين التكوين العام لعملية الإنتاج.

4مجهزة بقدرات التحكم العددي المحوسبية (CNC) ، يضمن هذا النظام ثني الدقة للقطعالحفاظ باستمرار على معايير جودة المنتجات مع تعزيز كفاءة الإنتاج بشكل عام.

5يتم دمج المعدات مع نظام هيدروليكي مستقل ووحدة التحكم الكهربائيةيضمن أداء آمن وموثوق به، ويدعم إنتاج حجم كبير.

6.للتجهيز للمكونات الفولاذية الزاوية التي لا تتجاوز أبعادها 100 × 100 × 10 ملم ، يمكن استخدام تقنية الضغط البارد ، شريطة أن تكون زاوية الانحناء المحددة أقل من 5 درجات.

7وقت دورة التشغيل النموذجي لعمليات الضغط البارد هو 10 ثانية لكل قطعةفي حين أن دورة المعالجة الحرارية تستمر 120 ثانية لكل وحدة (اعتمادًا على درجات المواد المحددة ومتطلبات الأبعاد للمكونات التي يتم معالجتها)علاوة على ذلك، لا يبدأ تصنيع القطعة إلا بعد أن تصل درجة حرارة التسخين إلى 800 درجة مئوية (المرحلة الحارقة).مع معايير العملية الدقيقة التي يتم تحديدها من خلال نوع المواد والتسامحات الزاوية الانحناء المطلوبة.

8خلال مرحلة المعالجة الحرارية لقطع العمل، بمجرد تكوين معايير العملية،يمكن للمشغلين بدء الدورة إما عن طريق تفعيل وظيفة البدء أو استخدام مفتاح دواسة القدم لبدء تسلسل التشغيل الآلي بالكامليتبع هذا التسلسل ترتيبًا محددًا مسبقًا ، بما في ذلك تغذية التسخين ، التطبيق الحراري ، انتشال مكونات التسخين عند الانتهاء ، ضغط وتضغط قطعة العمل ، رفع الرام ،و التفريغ النهائي واستعادة قطعة العمل المصنعة.

9في الوضع التشغيلي المتكامل للتجهيز الحراري والضغط البارد ، بمجرد معايير العملية ، يمكن تنفيذ عمليات الضغط البارد على الفور.لا يوجد شرط للضغط رام للعودة إلى موقعه الأصلي؛ بدلاً من ذلك ، يتم رفع قطعة الضغط السفلية لإنشاء فجوة 100 مم ، مما يسمح بسهولة استخراج القطعة.هذا التسلسل التشغيلي المبسط يحسن بشكل كبير من كفاءة العملية الكلية.

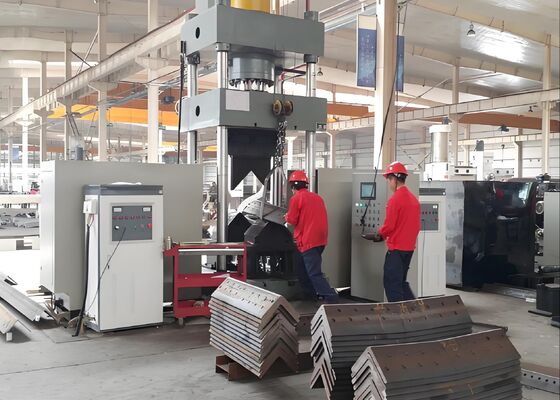

هذه العينات الاختبارية، تأتي من خط الإنتاج من زاوية الصلبتمثل المواصفات القياسية وظروف المعالجة المستخدمة عادة في صناعة أبراج الفولاذ الزاويةوهي تسمح للمستخدمين بتقييم مباشرة لجودة معالجة المعدات ودقةومؤشرات الأداء الرئيسية التي تثبت قدرة المعدات على تلبية المتطلبات التشغيلية الصارمة لتصنيع أبراج الفولاذ الزاوية.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must endure extreme weather conditions and substantial structural loads—this equipment plays a crucial role in processing the angle steel components that form the primary load-bearing framework of the towersتقوم باستمرار بعمليات الحفر والطبع على الفولاذ الزاوي لأجسام البرج والذراعين والعناصر الهيكلية الأساسية الأخرى ،ضمان دقة عالية وتوصيل هيكلي قويوبذلك، فإنه يحافظ على السلامة العامة لأبراج الإرسال، وهو أمر بالغ الأهمية للعمل الآمن والمتواصل لنظم نقل الطاقة UHV.
