تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30 م/دقيقة |
| إبراز: | آلة ثقب عوارض الشاحنات الخفيفة CNC,آلة ثقب CNC بطول 8000 ملم,آلة ثقب العوارض الطولية السميكة |
||

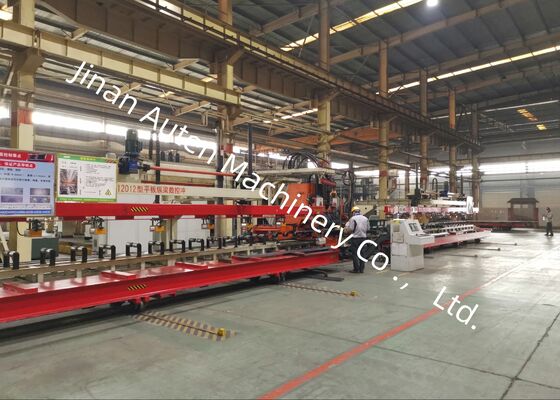

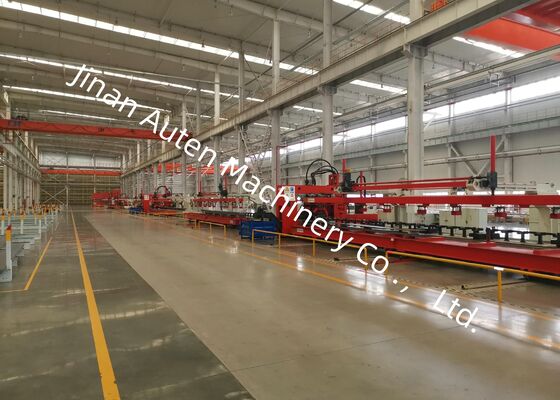

25 وحدة آلة ثقب شعاع شاحنة خفيفة CNC بطول 8000 مم
التطبيق:
صممت شركتنا وطورت نظامًا متقدمًا وعالي الكفاءة وعالي الدقة لمعالجة الصفائح المعدنية الآلية، والمصمم خصيصًا لثقب العوارض الطولية للسيارات عالية القوة. خط الإنتاج هذا مثالي لمعالجة العوارض الطولية فائقة العرض وفائقة السمك المستخدمة في المركبات المتخصصة، مثل شاحنات التعدين والتطبيقات الثقيلة الأخرى.
المعلمات الفنية الرئيسية:
| رقم. | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم ونطاق لوحة المعالجة | |
| 3 | الطول | 4000~8000 مم |
| العرض | 200~550 مم | |
| السماكة | 3~6 مم | |
| انحناء لوحة المواد الواردة | ≤7 مم/10 م | |
| عدم استواء لوحة المحور السيني | ≤10 مم/1000 مم ، ≤20 مم/8000 مم | |
| عدم استواء لوحة المحور الصادي | 5 مم | |
| التواء اللوحة | ≤50 مم | |
| الخصائص الميكانيكية لمادة اللوحة | σb=510~850 نيوتن/مم2 | |
| 4 | الحد الأقصى لقطر الثقب | φ60 مم |
| 5 | عدد الوحدات | 25 |
| 6 | السرعة القصوى | |
| المحور السيني | الحد الأقصى = 50 م/دقيقة | |
| المحور الصادي | الحد الأقصى = 30 م/دقيقة | |
| 7 | دقة المعالجة | |
| المحور السيني | ±0.25/600 مم ، ±0.50 / 3000 مم ، ±0.7 / 8000 مم | |
| المحور الصادي | ±0.2 مم / 600 مم | |
| 8 | طريقة المعالجة | الترشيح |
| 9 | مرجع |
المحور السيني يكون على طول اللوحة، وإحداثي الثقب السيني يعتمد على نهاية اللوحة؛ المحور الصادي هو عرض اللوحة، والمرجع هو خط الوسط. |
| 11 | وضع التشغيل | يدوي، آلي |
ميزات المنتج
1. نظام التحكم مجهز بنظام CNC 828D، مدعومًا بالتغذية بواسطة محرك سيرفو. يضمن هذا الإعداد كفاءة تشغيل مثالية ويحافظ على دقة متسقة عبر قطع العمل.
2. تم تركيب جهاز توسيط مركزي يعمل بمحرك سيرفو على بكرة دعم التغذية، مما يسمح له بمعالجة الألواح ذات المقاطع العرضية المتغيرة بفعالية، مع استيعاب اختلافات الارتفاع التي تتراوح من 0 إلى 200 مم.
3. تم تصميم النظام لاستيعاب ما يصل إلى 25 قالبًا بأقطار مختلفة، مع عملية تركيب قوالب سريعة وسهلة الاستخدام.
4. يتم تحميل الألواح وثقبها وتفريغها بشكل آلي بالكامل، مما يقلل بشكل كبير من متطلبات العمالة ويعزز كفاءة التشغيل.
5. يتم طرد المواد المهدرة وجمعها تلقائيًا، مما يضمن عملية إنتاج مبسطة وفعالة.
6. برنامج البرمجة الآلية قادر على استيراد الرسومات مباشرة من ملفات AUTOCAD أو .DXF التي تم إنشاؤها بواسطة تطبيقات CAD أخرى. من خلال واجهة سهلة الاستخدام بين الإنسان والآلة، فإنه يسهل الإنشاء التلقائي لبرامج معالجة أدوات الآلة، وبالتالي توفير الوقت وتقليل احتمالية حدوث أخطاء.
يضم المعرض مجموعة منسقة من عينات العوارض الطولية المكتملة التي أنتجها خط الإنتاج هذا، والتي تمثل مواصفات مختلفة مستخدمة في شاحنات التعدين والمركبات المتخصصة. تسلط هذه العينات الضوء بفعالية على دقة تحديد مواقع الثقوب، ونعومة الحواف المثقوبة، والسلامة الهيكلية العامة، مما يسمح للعملاء والمفتشين بتقييم قدرات تشغيل المعدات بصريًا.
هذه الآلة هي قطعة معدات متخصصة مصممة خصيصًا لعمليات الثقب على العوارض الطولية المسطحة داخل قطاع السيارات. وهي مخصصة بشكل أساسي لمعالجة العوارض الرئيسية للشاحنات والمركبات المتخصصة، مما يضمن تكوين ثقوب دقيقة لتلبية متطلبات التجميع الهيكلي لهذه المكونات الحاملة للأحمال الثقيلة والمصممة خصيصًا للسيارات.
