تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |

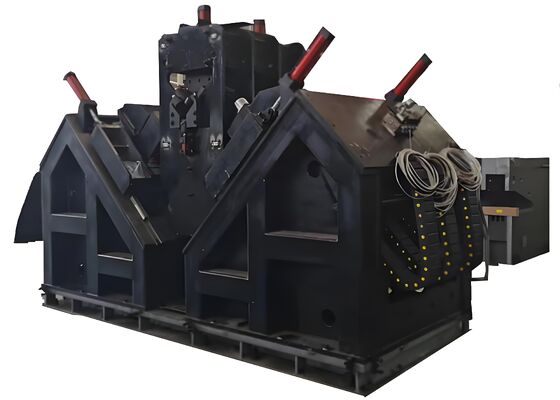

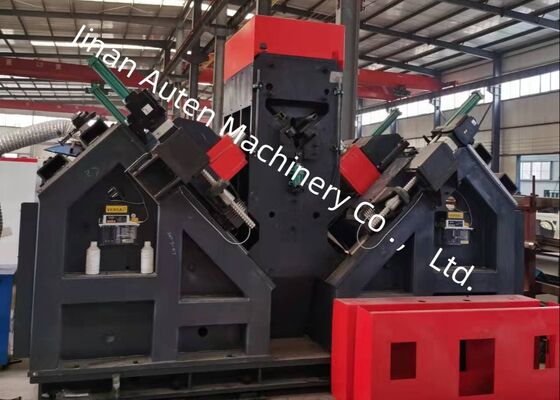

14 متر طول خط آلة حفر المعادن بزاوية الصلب CNC فارغة 18 حرفًا في كل مجموعة
استخدام المنتج:
تم تصميم خط آلة الحفر ووضع العلامات بزاوية CNC لحفر ودمغ زاوية الصلب الكبيرة وعالية القوة المستخدمة في أبراج خطوط النقل. يسهل هذا النظام الحفر الدقيق لجميع الثقوب في زاوية الصلب، مما يضمن جودة ثقب فائقة ودقة موضعية. علاوة على ذلك، فإنه يوفر كفاءة إنتاج محسنة ومستوى عالٍ من التشغيل الآلي.
المعلمات الرئيسية:
| الموديل | JNC2532 | ADM2532 | ADM3635 |
| حجم الزاوية (مم) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| الحد الأقصى لطول الفراغ (م) | 14 | ||
| تفتق عمود الدوران للحفر | / | BT40 | |
| الحد الأقصى لقطر الحفر (مم) | Ф40 | ||
| الكمية. من المثقاب على كل جانب (قطعة) | 3 (6 إجمالاً على كلا الجانبين) | ||
| الحد الأقصى لسرعة دوران المغزل (دورة في الدقيقة) | 120-560، تعديل بدون خطوات للمحول | 6000 | |
| الحد الأقصى لسرعة القطع للمثقاب (م/دقيقة) | / | 200 | |
| محاور CNC | 3 | 9 | |
| نطاق العلامة الخلفية (مم) | 50-220 (بدون خطوات) | 50-330 (بدون خطوات) | |
| الحد الأقصى لسرعة التغذية الزاوية (م/دقيقة) | 40 | ||
| قوة وضع العلامات (kN) | 1000/1200 | ||
| الكمية. من مجموعة الأحرف | 4 | ||
| الكمية. من الأحرف في كل مجموعة | 18 | ||
| جانب الحرف (مم) | 14×10×19 | ||
| نظام تبريد لقمة الحفر | تبريد خارجي |
تبريد داخلي جاف بالرش بالهواء |
|
| وضع البرمجة | برنامج Lofting أو برمجة التعليمات | ||
| الأبعاد الكلية (م) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
ميزات المنتج:
1. أتمتة عالية المستوى. تم تجهيز خط الإنتاج بنظام تحميل آلي (يتميز بقناة تغذية أفقية ورف تحميل دوار) ونظام تفريغ آلي وآلية تغذية أوتوماتيكية. يتم إجراء جميع عمليات الحفر ودمغ الفولاذ على زاوية الصلب في عملية واحدة على هذا الخط. تتم أتمتة سير العمل بأكمله بالكامل، مما يلغي الحاجة إلى التدخل اليدوي ويقلل بشكل كبير من كثافة العمل للمشغلين.
2. تم تجهيز عمود الدوران للحفر بمغزل دقيق Taiwan BT40 (بما في ذلك سائل التبريد الداخلي)، مما يضمن كفاءة ودقة حفر فائقتين. تم تزويد وحدة الحفر بستة رؤوس حفر CNC، مع ثلاثة رؤوس موضوعة على كل جناح من زاوية الصلب. الرؤوس المقابلة على كلا الجانبين قادرة على حفر ثقوب بنفس القطر وفي مسافات متطابقة من الأطراف العلوية لأجنحة زاوية الصلب في وقت واحد.
3. يتميز البرنامج بواجهة صينية/إنجليزية ثنائية اللغة، مما يوفر تشغيلاً سلسًا والقدرة على عرض رسومات قطعة العمل.
4. البرمجة واضحة وفعالة؛ يُطلب من المستخدمين فقط إدخال أبعاد قطعة العمل وقطر الثقب والتباعد والكمية عند تكوين البرنامج. بدلاً من ذلك، يمكن استخدام برنامج CAD/CAM lofting للتحويل المباشر للملفات. النظام متوافق تمامًا مع ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA.
5. يتم الحصول على المكونات الهيدروليكية والنيوماتية والكهربائية الرئيسية من علامات تجارية راسخة وعالية الجودة.
6. يتضمن النظام ميزة تشخيص ذاتي متكاملة للكشف عن الأعطال.
7. يتم تقديم وحدة القص كميزة اختيارية وتستخدم آلية قطع بشفرة مزدوجة.
تغطي هذه العينات مجموعة متنوعة من المواصفات القياسية وتكوينات الثقوب لزاوية الصلب المستخدمة بشكل متكرر في بناء أبراج خطوط النقل. إنها تمكن المستخدمين أو المفتشين المحتملين من تقييم القدرات التشغيلية للمعدات بصريًا، وتقديم مراجع ملموسة ومباشرة لتحديد ما إذا كانت المعدات تفي بمتطلبات الإنتاج العملية لتصنيع أبراج خطوط النقل.
في بناء خطوط نقل الجهد العالي جدًا (UHV)، حيث تتعرض أبراج النقل لظروف جوية قاسية وأحمال كبيرة، تلعب هذه المعدات دورًا حيويًا في معالجة مكونات زاوية الصلب لهياكل تحمل الأحمال الأساسية للأبراج. إنها تؤدي بكفاءة عمليات الحفر والدمغ على زاوية الصلب المستخدمة في أجسام الأبراج والذراعين المتقاطعين والمكونات الهيكلية الأساسية الأخرى، مما يضمن دقة الأبعاد الدقيقة وسلامة الاتصال الموثوقة. وبالتالي، فإنها تدعم القوة الهيكلية والاستقرار على المدى الطويل لأبراج النقل طوال فترة خدمتها.
