تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية （مم）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 10 |
| الأعلى. اللكم (ديا. х ثي.) (مم): | φ26 × 12 （المادة ： Q345 510n/mm2） | اللكمات لكل جانب: | 2 |
| قوة اللكم (KN): | 630 | قوة العلامات (KN): | 630 |
| قوة القطع (كيلو نيوتن): | 1800 | ||
| إبراز: | آلة خط زاوية CNC لمكونات الصلب,140x140mm آلة علامة CNC الختان,آلة قطع خط زاوية CNC مع الضمان,140x140mm CNC punching marking machine,CNC angle line cutting machine with warranty |
||

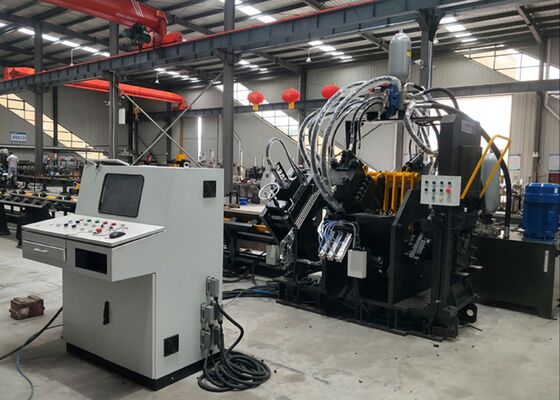

آلة خط الزاوية CNC القادرة على التثقيب والتعليم والقطع لمكونات الفولاذ 140*140 مم
الصناعة القابلة للتطبيق:
هذه الآلة عبارة عن حل مخصص ومحدد للصناعة مصمم حصريًا لتنفيذ عمليات تثقيب الفولاذ الزاوي ووضع العلامات والقص بدقة فائقة. تم تصميمها بعناية لتلبية متطلبات المعالجة الأساسية لصناعة أبراج الفولاذ الزاوي - حيث تكون دقة المكونات أمرًا بالغ الأهمية للحفاظ على السلامة الهيكلية. من خلال دمج خوارزميات المعالجة المحسنة، تضمن الآلة التعامل الدقيق والفعال مع أجزاء الفولاذ الزاوي، والتي تعتبر حيوية لتصنيع الأبراج، وبالتالي دعم الإنتاج المستمر لهياكل الأبراج عالية الجودة.
المواصفات:
| الوظائف | التثقيب، وضع العلامات، القطع |
| حجم الزاوية (مم) | ∟40×40×3～∟140×140×12 |
| الحد الأقصى لطول الفراغ (م) | 12 |
| الحد الأقصى لطول المنتج النهائي (م) | 10 |
| الحد الأقصى للتثقيب (القطر × السُمك) (مم) | Φ26×12(المادة: Q345 510N/mm2) |
| عدد اللكمات لكل جانب | 2 |
| قوة التثقيب (kN) | 630 |
| قوة وضع العلامات (kN) | 630 |
|
قوة القطع (kN) |
1800 |
| مجموعة أحرف وضع العلامات | 4 |
| عدد الأحرف لكل مجموعة | 12 |
| أبعاد الحرف (مم) | 14×10×19 |
| وضع القطع | قطع بشفرة واحدة |
| محاور CNC | 3 |
| سرعة تغذية الزاوية (م/دقيقة) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد مائي |
| دقة المعالجة | وفقًا لـ GB2694 |
| وظيفة البرنامج | الإدخال عن طريق لوحة المفاتيح وواجهة USB |
| الأبعاد (مم) | 28000×6500×2200 |
تكوين المنتج:
يتكون هذا الجهاز في المقام الأول من وحدات وظيفية أساسية، بما في ذلك ناقل عرضي، ونظام تحميل دوار، وناقل تغذية، وعربة تغذية CNC، ووحدة تثقيب، ووحدة وضع علامات، ووحدة قطع، وناقل تفريغ. علاوة على ذلك، فإنه يدمج أنظمة دعم حيوية - مثل المكونات الهيدروليكية والكهربائية والهوائية - جنبًا إلى جنب مع الأجزاء المساعدة المختلفة، مما يخلق نظام معالجة متكاملًا بالكامل يضمن أداءً موثوقًا وفعالًا.
ميزات المنتج:
1. نظام التحكم والقيادة
تدمج المعدات تقنية CNC جنبًا إلى جنب مع التغذية التي تعمل بمحرك سيرفو، مما يضمن كفاءة تشغيلية مُحسّنة ودقة ثابتة لقطع العمل. يتم الحصول على جميع المكونات الهيدروليكية والهوائية والكهربائية الأساسية من موردين عالميين راسخين، مما يضمن الأداء الموثوق به للنظام بأكمله.
2. تكوين اللكمات والقوالب
تم تجهيز كل جانب بثلاث مجموعات من اللكمات والقوالب، قادرة على التعامل مع ثلاثة أقطار لكمات مختلفة. يتم التحكم فيها بواسطة PLC، وتعمل هذه المجموعات في انسجام لضبط نقطة مرجع التثقيب، وبالتالي استيعاب مجموعة واسعة من متطلبات المعالجة.
3. واجهة الإنسان والآلة والبرمجة
تم تجهيز النظام بواجهة ثنائية اللغة صينية-إنجليزية، مما يضمن تشغيلًا سهل الاستخدام، ويدعم عرض رسومات قطعة العمل. يتم تبسيط سير عمل البرمجة، مما يسمح للمعدات بمعالجة بيانات البرنامج التي تم إنشاؤها بواسطة برنامج CAD مباشرة. أثناء إعداد البرنامج، يلزم إدخال المعلمات الرئيسية فقط - مثل أبعاد قطعة العمل وقطر الثقب ونقاط المرجع والكميات - مما يقلل من التعقيد التشغيلي.
4. عربة تغذية CNC والتحكم
يتم تشغيل عربة تغذية CNC بواسطة محرك سيرفو، مع توفير مشفر كهروضوئي لتغذية الارتجاع في الوقت الفعلي المستمر. يتم استخدام نظام تحكم مغلق الحلقة لضبط حركة العربة ديناميكيًا، مما يضمن تحديد المواقع بدقة طوال عملية التشغيل بأكملها.
5. العمليات الآلية والتفريغ
تتم أتمتة عمليات وضع العلامات والتثقيب والقص بالكامل، مما يقلل إلى حد كبير من الحاجة إلى التدخل اليدوي. عند الانتهاء من المعالجة، يتم تفريغ جميع مكونات الفولاذ الزاوي النهائية عبر آلية قلب هوائية، مما يقلل بشكل فعال من عبء عمل المشغل ويحسن كفاءة الإنتاج الإجمالية.
6. تكوين نظام التحكم والوظيفة
يتكون نظام التحكم من جهاز كمبيوتر مركزي ونظام CNC ومحرك سيرفو و PLC وأجهزة استشعار الكشف الخارجية والمكونات المتكاملة الأخرى. يمكن بدء مهام المعالجة بإدخال مباشر لأبعاد قطعة العمل، مما يؤدي إلى تحسين إجراءات التشغيل. بالإضافة إلى ذلك، يمكن تخزين البرامج وتحديدها وعرضها ونقلها بناءً على معرفات قطعة العمل، مما يسهل إدارة الإنتاج المرنة.

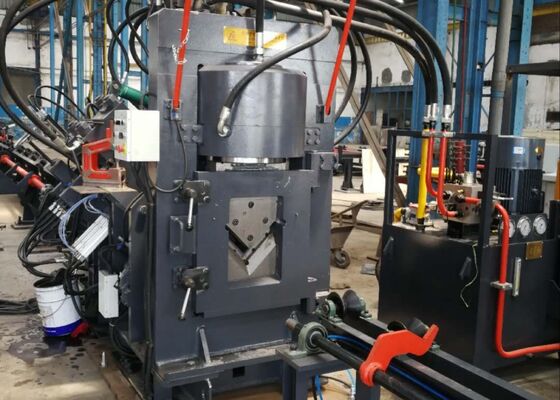

7. وحدة وضع العلامات
تم تصميم وحدة وضع العلامات بهيكل إطار مغلق، مما يضمن صلابة ممتازة لأداء وضع علامات ثابت ومتسق. وهي مجهزة بأربع مجموعات من صناديق الأحرف، مع إدارة الاختيار من خلال البرنامج، مما يوفر إمكانات وضع علامات متعددة الاستخدامات. نقطة مرجع وضع العلامات قابلة للتعديل بالكامل، مما يسمح لها بتلبية مجموعة متنوعة من احتياجات المعالجة.
تمكن هذه العينات، التي تعكس المواصفات القياسية وسيناريوهات المعالجة الشائعة في صناعة أبراج الفولاذ الزاوي، المستخدمين من تقييم جودة المعالجة والدقة والحرفية للمعدات مباشرة. إنها بمثابة معيار ملموس لتقييم أداء المعدات وتوافقها مع متطلبات الإنتاج المحددة، وبالتالي تسهيل اتخاذ قرارات مستنيرة تعتمد على البيانات للتطبيقات المحتملة.
في بناء خطوط نقل الجهد العالي جدًا (UHV) - حيث يُطلب من الأبراج تحمل الظروف الجوية القاسية والأحمال الكبيرة - تعتبر هذه المعدات ضرورية لمعالجة مكونات الفولاذ الزاوي التي تشكل الإطار الأساسي للأبراج. إنها تنفذ بشكل موثوق عمليات الحفر والختم على الفولاذ الزاوي المستخدم لهياكل الأبراج والأسلحة المتقاطعة والأجزاء الهيكلية الرئيسية الأخرى، مما يضمن أبعادًا دقيقة وتوصيلات آمنة تحافظ على الاستقرار العام للأبراج.
