تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية （مم）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 10 |
| الأعلى. اللكم (ديا. х ثي.) (مم): | φ26 × 12 （المادة ： Q345 510n/mm2） | اللكمات لكل جانب: | 2 |
| قوة اللكم (KN): | 630 | قوة العلامات (KN): | 630 |
| قوة القطع (كيلو نيوتن): | 1800 | ||
| إبراز: | آلة زاوية CNC بقوة ثقب 630 كيلو نيوتن,آلة زاوية CNC متينة,آلة CNC بـ 2 ثاقب لكل جانب,durable CNC angle line machine,2 punches per side CNC machine |
||

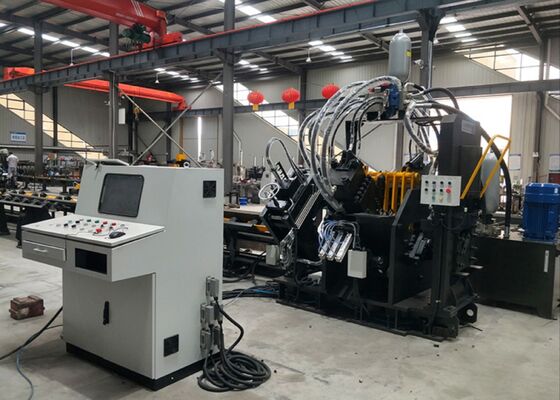

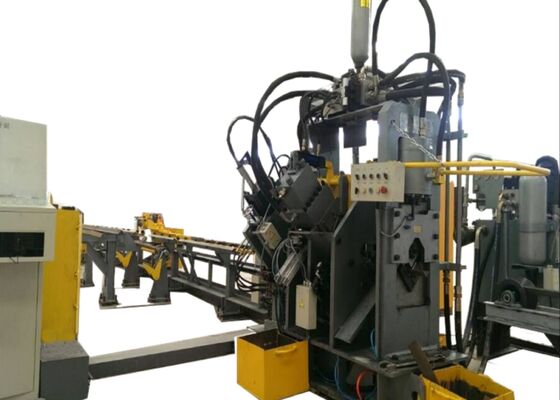

2 لكمات لكل جانب صلبة CNC زاوية خط آلة 630Kn ضرب وقوة العلامة
الصناعة المطبقة:
هذه الآلة هي حل متخصص وخاص بالصناعة مصممة فقط لأداء وظائف طعنة الصلب الزاوية والتمييز والقص بدقة استثنائية.تم تصميمه بدقة لتلبية متطلبات المعالجة الأساسية لصناعة برج الفولاذ الزاوية - منطقة حيث دقة المكونات حاسمة للسلامة الهيكليةمن خلال دمج خوارزميات معالجة محسنة، تضمن الآلة التعامل الدقيق والفعال مع مكونات الفولاذ الزاوية التي هي ضرورية لتصنيع البرج،مما يسهم في إنتاج منتظم من الهياكل البرجية عالية الجودة.
المواصفات:
| الوظائف | طعنة، علامة، قطع |
| حجم الزاوية ((ملم) | 40×40×3140×140×12 |
| أقصى طول الفراغ (م) | 12 |
| أقصى طول للأجزاء النهائية (م) | 10 |
| الحد الأقصى للضرب (قطر × سمك) (ملم) | Φ26×12 ((المادة:Q345 510N/mm2) |
| لكمات لكل جانب | 2 |
| قوة الضرب (ك.إن) | 630 |
| قوة العلامة (kN) | 630 |
|
قوة القطع (kN) |
1800 |
| مجموعة من حروف العلامة | 4 |
| عدد الحروف لكل مجموعة | 12 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| وضع القطع | قطع شفرة واحدة |
| محاور CNC | 3 |
| سرعة زاوية التغذية (m/min) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد المياه |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | الإدخال بواسطة لوحة المفاتيح وواجهة USB |
| البعد ((ملم) | 28000×6500×2200 |
مكونات المنتج:
هذه المعدات مبنية بشكل أساسي حول المكونات الوظيفية الرئيسية، بما في ذلك ناقل عرضي، نظام تحميل دوار، ناقل تغذية، عربة تغذية CNC، وحدة ثقب،وحدة علامة، ووحدة قطع، ومحمول تفريغ. بالإضافة إلى ذلك، فإنه يحتوي على أنظمة دعم حيوية مثل الأنظمة الهيدروليكية والكهربائية والهوائية جنبا إلى جنب مع أجزاء إضافية أخرى،تشكيل نظام معالجة شامل ومتكامل يضمن أداء موثوق به.
خصائص المنتج:
1. نظام التحكم والقيادة
المعدات تستخدم تكنولوجيا CNC جنبا إلى جنب مع تغذية محرك سيرفو مدفوعة، وضمان زيادة كفاءة التشغيل ودقة قطعة العمل ثابتة.و المكونات الكهربائية تأتي من الموردين الدوليين المشهورين، وضمان أداء موثوق به من النظام بأكمله.
2. تشكيل الخنق والإمساك
كل جانب مجهز بثلاث مجموعات من الخراطيم والقوالب، قادرة على استيعاب ثلاثة قطرات مختلفة الخراطيم.هذه المجموعات تعمل بشكل متزامن لضبط نقطة مرجعية الاختبار، وبالتالي دعم متطلبات المعالجة متعددة الأبعاد.
3واجهة الإنسان والآلة والبرمجة
يحتوي النظام على واجهة ثنائية اللغة الصينية والإنجليزية ، مما يسهل التشغيل البديهي ، ويدعم تصور رسومات قطعة العمل. يتم تبسيط عملية البرمجة ،تسمح للمعدات بمعالجة بيانات البرامج المولدة بواسطة برنامج CAD مباشرةأثناء إعداد البرنامج ، لا تحتاج إلى إدخال سوى المعلمات الأساسية مثل أبعاد قطعة العمل ، قطر الثقب ، علامات المرجعية ، والكمية ، مما يقلل من تعقيد التشغيل.
4سي إن سي إمداد الحمولة والتحكم
يتم تشغيل عربة تغذية CNC بواسطة محرك سيرفو ، مع مكيف كهربائي ضوئي يوفر ردود فعل في الوقت الحقيقي. يتم استخدام نظام تحكم مغلق لتعديل حركة العربة ديناميكياً ،ضمان دقة تحديد المواقع الدقيقة طوال دورة التصنيع بأكملها.
5العمليات الآلية و التفريغ
عمليات العلامة والطعن والقص تتم بأتمتة كاملة، مما يقلل بشكل كبير من الحاجة إلى تدخل يدوي.يتم تفريغ جميع المكونات الصلبية المنتهية بالزاوية بواسطة آلية عكسية هوائية، مما يقلل بشكل فعال من عبء عمل المشغلين ويزيد من كفاءة الإنتاج بشكل عام.
6تكوين نظام التحكم ووظيفته
يتكون نظام التحكم من جهاز كمبيوتر مركزي، نظام CNC، محرك سيرفو، PLC، أجهزة الاستشعار الخارجية، ومكونات دعم أخرى.يمكن أن تبدأ عمليات المعالجة مع إدخال بسيط لأبعاد القطعةوبالإضافة إلى ذلك، يمكن تخزين البرامج واختيارها وعرضها ونقلها بناءً على معرفات قطعة العمل، مما يتيح إدارة الإنتاج القابلة للتكيف.
7وحدة العلامة
تتمتع وحدة العلامة بتصميم إطار مغلق ، مما يوفر صلابة متفوقة لضمان أداء العلامة المتسق والمستقر. يتم تثبيت أربع مجموعات من صناديق الأحرف على وحدة العلامة ،مع التحكم في الاختيار عن طريق البرنامج، وتقدم خيارات مرنة للتسجيل. يمكن تعيين نقطة مرجعية للتسجيل بحرية، مما يستوعب مجموعة واسعة من متطلبات المعالجة.
هذه العينات، التي تمثل المواصفات القياسية وسيناريوهات المعالجة النموذجية في صناعة أبراج الصلب الزاوية، تسمح للمستخدمين بتقييم مباشرة نوعية معالجة المعدات،الدقةتوفر إشارة ملموسة لتقييم أداء المعدات وملاءمتها لاحتياجات الإنتاج المحددة،وبالتالي دعم اتخاذ القرارات القائمة على البيانات للتطبيقات المحتملة.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that form the primary framework of the towersيقوم باستمرار بعمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الأساسية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات الآمنة للحفاظ على الاستقرار العام للأبراج.
