تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم اللوحة: | 1500x800 ملم | سمك اللوحة: | 5 ~ 25 ملم |
|---|---|---|---|
| قوة اللكم: | 1000/ 1200 كيلو نيوتن | قوة العلامات: | 800/ 1000 كيلو نيوتن |
| التصنيع باستخدام الحاسب الآلي أم لا: | CNC | محطات الموت: | 4 |

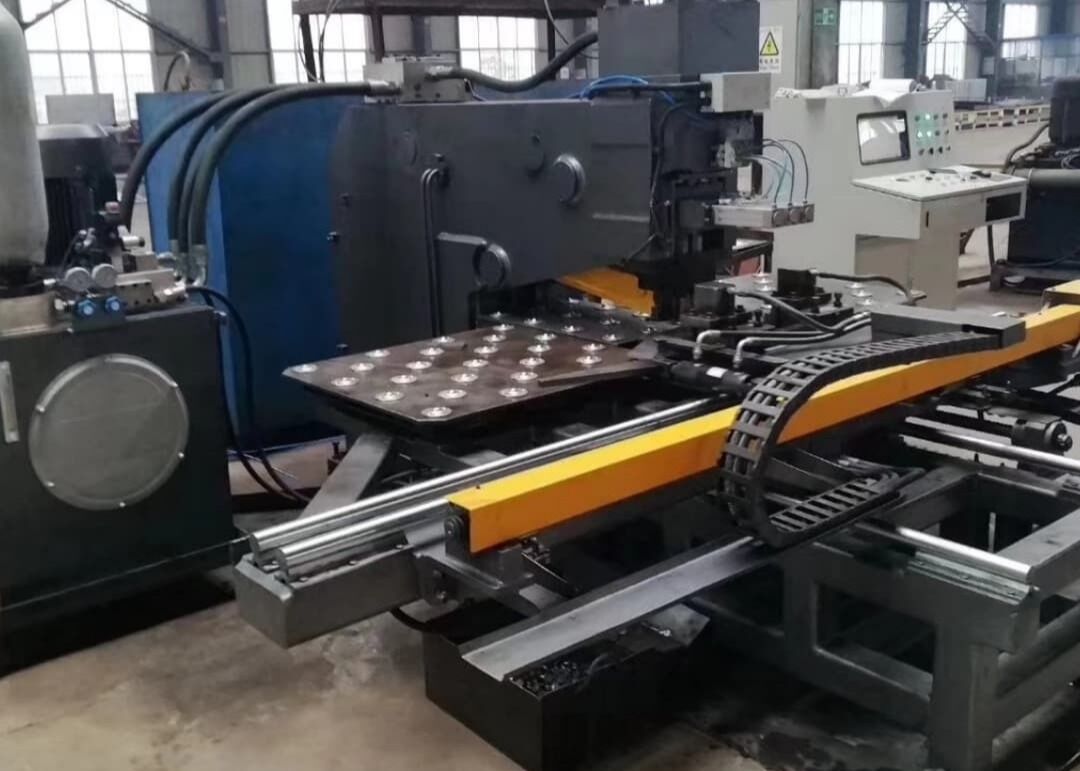

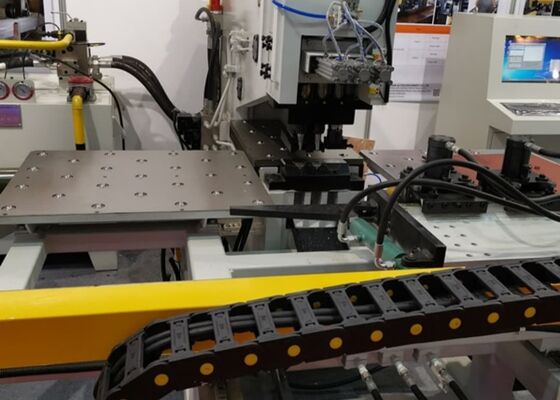

آلة ثقب الصفائح CNC مع قدرات ثقب وثقب ووضع علامات دقيقة على المعادن
الصناعة القابلة للتطبيق:
تم تصميم هذا النظام خصيصًا لصناعة أبراج الصلب، حيث يوفر نظام الثقب والحفر CNC للصفائح أداءً عالي الدقة في الثقب ووضع العلامات والحفر لقطع العمل المصنوعة من الصفائح الفولاذية. بالإضافة إلى ذلك، فهو يتميز بتنوع تشغيلي استثنائي، مما يتيح تنفيذ عمليات الثقب والحفر ووضع العلامات على المكونات المعدنية عبر مجموعة واسعة من التطبيقات الصناعية الأخرى.
المواصفات:
| الموديل | BNC100 | BNCZ100 | BNHD120 | |||
| الحد الأقصى لحجم قطعة العمل (مم) | 1500×800 | |||||
| الحد الأقصى لقطر الثقب (مم) | Φ26 | |||||
| الحد الأقصى لقطر الحفر (مم) | / | Φ50 | ||||
| تفتق مغزل الحفر | / | / | BT50 | |||
| سمك اللوحة (مم) | الثقب | 5～25 (Q235) | ||||
| الحفر | / | 40 | ||||
| قوة الثقب (kN) | 1000/ 1200 | |||||
| قوة وضع العلامات (kN) | 800/ 1000 | |||||
| الحد الأدنى للمسافة بين الفتحة وحافة اللوحة (مم) | الثقب | 25 | ||||
| الحفر | / | يعتمد على قطر الفتحة | ||||
| حجم الحرف (مم) | 14×10×19 | |||||
| الكمية. من الأحرف | 12 | |||||
| محطات القوالب | 3 | 4 | ||||
| سرعة تغذية الحفر (مم/دقيقة) | / | 25~280 | 0~5000 | |||
| شوط مغزل الحفر (مم) | / | 180 | 350 | |||
| سرعة دوران مغزل الحفر (دورة في الدقيقة) | / | 120~560 | 30~3000 | |||
| وضع البرمجة |
برمجة الأوامر، رسم AutoCAD أو برنامج التخطيط |
|||||
| الأبعاد الكلية L×W×H (م) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
ميزة المنتج:
1. تم تصنيعها عن طريق لحام الصفائح من النوع C، يوفر إطار آلة الثقب ووضع العلامات على الفولاذ الهيكلي صلابة هيكلية فائقة ومساحة تشغيل واسعة. مزودة بثلاث محطات قوالب (واحدة مخصصة حصريًا لإجراءات وضع العلامات)، يتيح الجهاز فهرسة محطة القوالب تلقائيًا لتعزيز كفاءة العملية. توفر آلية التثبيت الخاصة بها توافقًا مرنًا مع مجموعة متنوعة من قطع العمل، مع اعتماد حاجز مرجعي صفري كمعيار تحديد المواقع؛ في غضون ذلك، يتم تأمين قطع العمل على طاولة عمل ذات محمل كروي لضمان التعامل دون عوائق. يتم تشغيل حركات المحورين X و Y بواسطة محركات مؤازرة ويتم نقلها عبر مسامير كروية عالية الدقة، مع معايرة موضع الثقب التي يحكمها وحدة تحكم منطقية قابلة للبرمجة (PLC) - مما يحقق التشغيل الآلي الكامل في جميع أنحاء سير عمل التصنيع بأكمله. بعد أن يقوم المشغل بإدخال برنامج قطعة العمل، يمكن حفظ البرنامج واسترجاعه وإعادة استخدامه لعمليات الإنتاج المجمعة.
2. تدمج آلة الحفر الفولاذية CNC أحدث تقنيات التحكم الرقمي بالكمبيوتر (CNC) وآليات التغذية التي تعمل بمحركات مؤازرة، مما يضمن كفاءة تشغيل فائقة ودقة متسقة لقطعة العمل.
3. تستخدم المكونات الوظيفية الأساسية تصميمًا معياريًا، مما يتيح صيانة مريحة وإجراءات إصلاح مُحسّنة.
4. تسمح آلة الثقب ووضع العلامات على الصفائح المعدنية CNC بدمج عمليات الثقب ووضع العلامات والحفر على صفيحة معدنية واحدة، مما يحقق تكاملًا متعدد العمليات في دورة تشغيل واحدة.
5. تدمج وحدة الحفر سمات وظيفية مهمة مثل التغذية السريعة إلى الأسفل، والتقدم الدقيق في المعالجة، والتراجع السريع - وكلها تعزز بشكل كبير الكفاءة التشغيلية في سيناريوهات العمل الواقعية.
6. مزودة بنظام تشخيص ذاتي للأخطاء الذكي، تسهل المعدات الكشف في الوقت المناسب عن الحالات الشاذة التشغيلية، مما يتيح تدخلات الصيانة الاستباقية ويضمن الاعتمادية الإنتاجية دون انقطاع.
7. تم تصميم سير عمل البرمجة بدقة مع قابلية التشغيل التي تركز على المستخدم باعتبارها مبدأها الأساسي: يمكن للمشغلين إدخال أقطار الثقوب وإحداثيات موضع الثقوب وأحجام دفعات قطعة العمل مباشرة في نظام التحكم. علاوة على ذلك، يتوافق النظام مع تنفيذ البرامج التي تنتجها برامج الرفع الاحترافية، أو يسمح بالتحويل المباشر لملفات CAD/CAM لضمان نشر برنامج سلس وعالي الكفاءة.
تفاصيل الجهاز:
تم تصميم نظام تشغيل المعادن الاحترافي هذا خصيصًا لأداء عمليات الثقب ووضع العلامات والحفر على الصفائح الفولاذية لقطاع تصنيع أبراج الصلب. يوفر دقة تصنيع متميزة، بما يتوافق مع معايير التسامح الصارمة ومعايير تشطيب السطح. بالإضافة إلى صناعة أبراج الصلب، توفر هذه المعدات متعددة الاستخدامات بشكل كبير وظائف ثقب وحفر ووضع علامات موثوقة للصفائح المعدنية عبر مجموعة واسعة من المجالات الصناعية. إنها تحافظ على الإنتاجية التشغيلية المتسقة ودقة المعالجة لجميع فئات قطع العمل المعدنية، وبالتالي تبسيط كفاءة سير العمل وتعزيز جودة المنتج عبر تطبيقات صناعية متنوعة.
