تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم اللوحة: | 1500x800 ملم | سمك اللوحة: | 5 ~ 25 ملم |
|---|---|---|---|
| قوة اللكم: | 1000/ 1200 كيلو نيوتن | قوة العلامات: | 800/ 1000 كيلو نيوتن |
| التصنيع باستخدام الحاسب الآلي أم لا: | CNC | محطات الموت: | 4 |
| إبراز: | آلة طحن لوحة CNC مع مسافة حافة 25mm,آلة طرق الصفائح الحاسوبية لتحديد تحديد الحفر,آلة طرق الصفائح الحاسوبية الحاسوبية مع إزالة الحواف,CNC plate punching machine for precise hole placement,CNC plate punching machine with edge clearance |
||

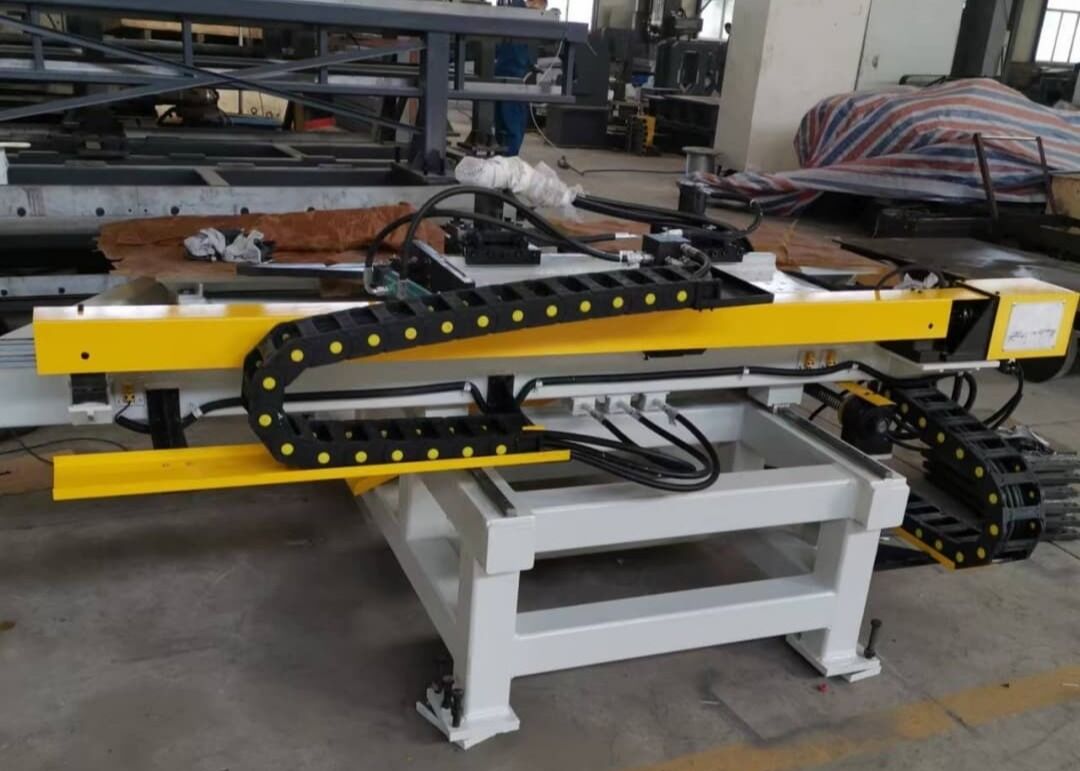

آلة CNC لضرب الألواح مع المسافة الدنيا بين الثقب وحافة الألواح 25mm
الصناعة المطبقة:
تم تصميمه خصيصًا لقطاع تصنيع أبراج الصلب ، ويقدم نظام ثقب وقطع الألواح CNC إمكانيات دقة للثقب والتمييز والثقب لألواح الصلب.يحتوي على مرونة واسعة في إجراء الخرق، والحفر، ومهام وضع العلامات على قطع العمل المعدنية في مجموعة واسعة من المجالات الصناعية الأخرى.
المواصفات:
| النموذج | BNC100 | BNCZ100 | BNHD120 | |||
| الحجم الأقصى لقطعة العمل (ملم) | 1500×800 | |||||
| الحد الأقصى لقطر الخرق (ملم) | Φ26 | |||||
| أقصى قطر الحفر (ملم) | / | Φ50 | ||||
| مقطوعة من محور الحفر | / | / | BT2 ملفات | |||
| سمك الصفيحة (ملم) | ضربات | 525 (Q235) | ||||
| الحفر | / | 40 | ||||
| قوة الضرب (ك.إن) | 1000/ 1200 | |||||
| قوة العلامة (kN) | 800/ 1000 | |||||
| المسافة الدقيقة بين الثقب وحافة اللوحة (ملم) | ضربات | 25 | ||||
| الحفر | / | يعتمد على قطر الثقب | ||||
| حجم الحرف ((ملم) | 14 × 10 × 19 | |||||
| كمية الشخصية | 12 | |||||
| محطات الغلاء | 3 | 4 | ||||
| سرعة تغذية الحفر (ملم/دقيقة) | / | 25~280 | 0~5000 | |||
| مسار محور الحفر ((ملم) | / | 180 | 350 | |||
| سرعة الدوران للفول الحفر ((r/min) | / | 120~560 | 30~3000 | |||
| وضع البرمجة |
برمجة الأوامر أو برامج رسم أو تخطيط Auto CAD |
|||||
| الأبعاد الإجمالية L × W × H (m) | 3.2×3×19 | 3.2×3×26 | 3.3 × 3.2 × 3 | |||
ميزة المنتج:
1تم تصميمه عن طريق لحام الصفائح من النوع C ، يوفر إطار آلة حفر ووضع علامات القناة الفولاذية CNC صلابة هيكلية متميزة ومساحة تشغيل كافية.مجهزة بثلاثة محطات تعديل (واحدة مخصصة حصرا لعمليات العلامة)، يسهل الجهاز فهرسة محطة الصفر التلقائية لتحسين كفاءة العملية. نظام التشغيل الخاص به يوفر قابلية تكييف متعددة الأشكال لمجموعة واسعة من قطع العمل،باستخدام عازل مرجعية صفر كمعطيات تحديد الموقع، ويتم الاحتفاظ بقطعة العمل على طاولة عمل تحمل كرة لضمان التلاعب دون عوائق. يتم تشغيل حركات المحورين X و Y بواسطة محركات الخدمة ويتم نقلها من خلال مسامير الكرة عالية الدقة ،مع معايرة موقع الاختبار التي تديرها جهاز تحكم منطقية قابلة للبرمجة (PLC) تحقيق أتمتة كاملة في جميع أنحاء عملية التصنيع بأكملهابمجرد أن يدخل المشغل برنامج قطعة العمل ، يمكن تخزين البرنامج واستدعائه وتطبيقه بشكل متكرر لأنشطة إنتاج الدورة.
2تتضمن آلة الحفر الفولاذية CNC أحدث تكنولوجيا التحكم العددي الحاسوبي (CNC) وأنظمة تغذية تعمل بمحرك الخدمة ،ضمان كفاءة تشغيلية استثنائية ودقة قطعة العمل ثابتة.
3تتبنى الجمعيات الوظيفية الأساسية تكوينًا وحداتيًا ، مما يسهل الصيانة الخالية من المتاعب وتدفقات عمل الإصلاح السريعة.
4. آلة CNC لضرب ووضع العلامات على الصفائح المعدنية تمكن من دمج عمليات الضرب ووضع العلامات و الحفر على صفيحة معدنية واحدةتحقيق توحيد عدة عمليات في دورة تشغيلية واحدة.
5تتضمن وحدة الحفر الميزات الوظيفية الرئيسية بما في ذلك التغذية السريعة إلى الأسفل ، وتقدم المعدات الدقيقة ،وسرعة الانسحاب كل منهما يزيد بشكل ملحوظ من كفاءة التشغيل في بيئات التشغيل العملية.
6مجهزة بنظام التشخيص الذاتي الذكي للخطأ ، يدعم الجهاز الكشف السريع عن مخالفات التشغيل ،تمكين إجراءات الصيانة الاستباقية وحماية موثوقية الإنتاج المستمر.
7يتم تصميم سير عمل البرمجة بدقة مع سهولة الاستخدام التي تركز على المستخدم كمبدأ أساسي: يمكن للمشغلين إدخال قطرات الثقب مباشرة، إحداثيات موقع الثقب،وكميات دفعة قطعة العمل في نظام التحكمبالإضافة إلى ذلك ، يدعم النظام تنفيذ البرامج التي تم إنشاؤها بواسطة برامج رفع المهنية ، أو يسمح بتحويل ملف CAD / CAM المباشر لضمان سلاسة ،تنفيذ برنامج عالية الكفاءة.
تفاصيل الجهاز:
تم بناء هذا النظام المهني لتصنيع المعادن خصيصًا لتنفيذ مهام الخنق والتمييز والحفر على لوحات الصلب داخل مجال تصنيع أبراج الصلب.يوفر دقة عالية في التصنيعخارج صناعة أبراج الصلب، هذه المعدات متعددة الاستخدامات توفر أيضاً عمليات ثقب موثوقة،وقدرات العلامة للصفائح المعدنية التي تغطي مجموعة واسعة من القطاعات الصناعية- يحافظ على الإنتاجية التشغيلية المستقرة ودقة المعالجة لجميع أنواع قطع العمل المعدنيةوبالتالي تحسين كفاءة سير العمل ورفع جودة المنتج في حالات الاستخدام الصناعي المختلفة.
