تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30 م/دقيقة |
| إبراز: | آلة ثقب عوارض الشاحنات CNC مقاس 6 مم,آلة ثقب الصفائح CNC بسرعة 50 متر/دقيقة,آلة ثقب معالجة العوارض المرنة,CNC plate punching machine 50m/min,flexible beam processing punching machine |
||
سمك 6mm CNC شاحنة حزمة حزمة حزمة حزمة حزمة حزمة حزمة حزمة حزمة حزمة حزمة حزمة حزمة
غرض المنتج وخصائصه
تم تصميم هذا النظام كخط إنتاج متكامل ومتخصص للتطبيقات، تم تصميمه خصيصًا لإجراء ثقب الأشعة الطولية المسطحة المستخدمة في عمليات تصنيع السيارات.الاستفادة من الهندسة المعمارية التقنية لأقوى نظرائها المحليين والدوليين،يدمج المزايا التنافسية الأساسية لمجموعة من المنتجات ذات الصلة مع الامتثال الصارم لمواصفات الخرق التي تحكم تصاميم الإطار العالمية المختلفة للسياراتيلبي النظام بالكامل متطلبات المعالجة المرنة للأعمدة الطولية عبر مختلف تكوينات الإطار السيارات،ويتميز باستقرار تشغيلي متفوق وكفاءة إنتاج ممتازة.
المعلمات التقنية الرئيسية:
| لا، لا، لا | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم و نطاق صفيحة المعالجة | |
| 3 | الطول | 4000-8000ملم |
| العرض | 200-550ملم | |
| سمك | 3 ′′6 ملم | |
| مادة الصفائح الواردة ثني المنجل | ≤7mm/10m | |
| عدم مساوية الصفائح على محور X | ≤10mm/1000mm ،≤20mm/8000mm | |
| عدم مساواة الصفائح على محور Y | 5 ملم | |
| طلاء الصفائح | ≤50ملم | |
| الخصائص الميكانيكية لمادة الورق | σb=510850N/mm2 | |
| 4 | أقصى قطر للجرح | φ60mm |
| 5 | عدد الوحدات | خمسة وعشرون |
| 6 | السرعة القصوى | |
| محور إكس | الحد الأقصى = 50m/min | |
| محور Y | الحد الأقصى = 30m/min | |
| 7 | دقة المعالجة | |
| محور إكس | ±0.25/600mm ،±0.50 / 3000mm،±0.7 / 8000 mm | |
| محور Y | ±0.2 ملم / 600 ملم | |
1طاولة الدعم الطولية
تم تصميم هذا العنصر مع أساس ثقيل وملحقات دعم معدة بدقة لتوفير دعم ثابت ومستقر لقطع العمل من الصفيحة.يتم تركيب مجموعات المحامل عالية الأداء في كلا الطرفين من كل عجلة، مما يضمن فعالية عملية موثوقة وسلسة.النقل منخفض الاحتكاك للمواد الورقية عبر سطحها.
2جهاز التركيز
هذا الجهاز مجهز بخمس مجموعات من آليات التركيز والموضع، حيث يتم تشغيل وحدتين التركيز بشكل متزامن وتوجيهها بواسطة قوائم توجيه عالية الدقة.خلال دورات التشغيل، تدفع أسطوانة الهواء اثنين من أزواج الكتل المركزية للتحرك في اتجاهات معاكسة تجاه بعضها البعض ، وتحقق المركزية الدقيقة والتشديد الصلب للمادة الورقية.قدرته على تحديد المواقع الخطية يضمن أن انحرافات العرض موزعة بالتساوي على جانبي الورقة، الحفاظ على دقة معالجة ثابتة طوال عملية الإنتاج بأكملها.
3جهاز تغذية المقبض الرئيسي على محور X: مجموعتين
يتكون خط إنتاج ثقب الشعاع هذا من محركات الخدمة، ومحركات الحد الدقيق، والمشابك الهيدروليكية العائمة، والسكك الحديدية الخطية الدقيقة، ومصاعد الدقة وهياكل الدعم.محرك الخدمة ينقل الطاقة لدفع العجلة المروحة للدوران من خلال خفض الدقة، وتحويل حركة الدوران إلى حركة خطية من خلال آلية الوقاية والحافلة. تحت إشراف القيادة خطية الدقة السكك الحديدية،أجزاء التغذية تنفذ عمليات التغذية بدقة عالية، مما يضمن نقل المواد الورقية بدقة ومستقرة. تعتمد مشبكات التغذية على تصميم هيكلي عائم ، مما يجعلها قابلة للتكيف بشكل كبير مع مواد الورق الملتوية قليلاً.يتميز هذا الجهاز بقوة ضغط كبيرة، أداء التشبيك الموثوق به واستقرار التشغيل المتسق.
خط الختان CNC المخصص للصفائح المسطحة من العوارض الطولية للسيارات يتبنى تكوين إقبال دفع-سحب.آلية التثبيت يثبت الأقسام الوسطى في كلا الطرفين من الحزمة الطوليةهذه الطريقة التثبيت يضمن التثبيت الموثوق بها من الألواح المسطحة مع الانحرافات ارتفاع الحافة. يتم وضع أجهزة التثبيت بشكل متماثل على جانبي وحدة الماكينة الرئيسية.

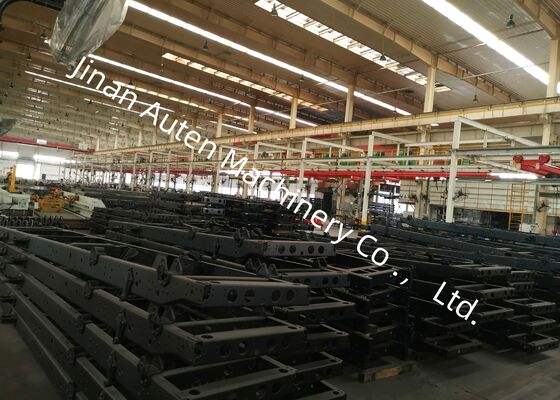

في مكان المعرض، يتم عرض مجموعة من عينات العوارض الطولية النهائية المنتجة حصراً من قبل خط الإنتاج هذا.تغطي هذه العينات مجموعة كاملة من المواصفات المصممة خصيصا للشاحنات التعدين والمركبات الخاصة، بمثابة شهادة مقنعة لميزات الأداء الأساسية للمعدات، بما في ذلك تحديد موقع الثقب بدقة، حواف مثقوبة ناعمة،واستقرار الهيكل الكلي للقطع النهائية.

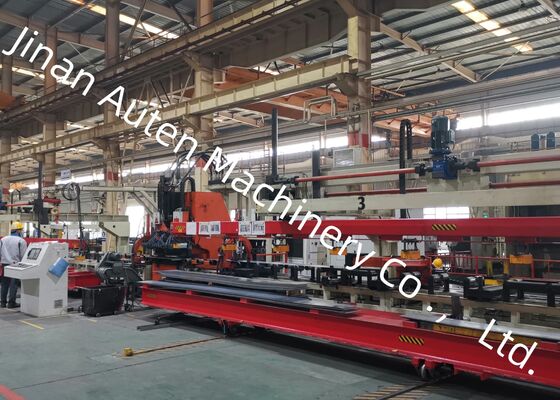

هذا خط إنتاج الخراطيم المسطحة للشاحنات الخفيفة هو حل تم تطويره خصيصًا ، تم تصميمه خصيصًا لعملية الخراطيم للخراطيم الطولية المسطحة للسيارات.مصممة أساساً لمعالجة العوارض الرئيسية للشاحنات والمركبات الخاصة، فإنه يوفر صناعة الثقوب بدقة عالية لتلبية متطلبات التجميع الهيكلي لهذه المهام الثقيلة والمكونات المحمولة للسيارات المصنعة خصيصا.
