تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |
| إبراز: | آلة زاوية CNC ذات 9 محاور,آلة حفر زاوية الفولاذ CNC,آلة ختم زاوية الفولاذ ذات الأبعاد الكبيرة,CNC angle steel drilling machine,large dimension angle steel stamping machine |
||

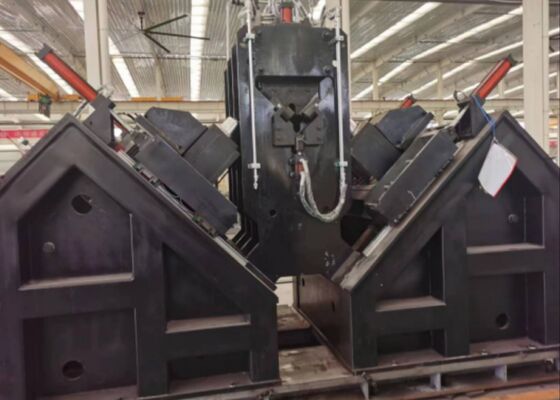

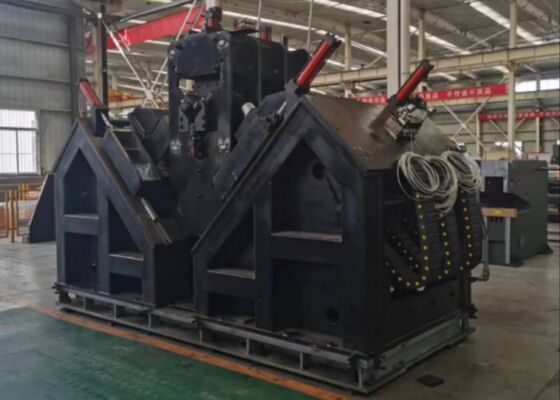

9 محورات آلة خط زاوية CNC للحفر طابع زاوية الحديد من أبعاد كبيرة حتى 14m الطول
استخدام المنتج:
هذا خط إنتاج CNC محطم زاوية الفولاذ مصمم خصيصًا تم بناؤه خصيصًا لعمليات الحفر والطبع ذات الأبعاد الكبيرةفولاذ زاوية عالية المقاومة مادة أساسية مخصصة لتصنيع أبراج خطوط النقليسهل خط الإنتاج عالية الدقة معالجة جميع الثقوب المطلوبة على الفولاذ الزاوية، وتوفير التشطيب أعلى الثقوب، ودقة الموقع الدقيقة، وكفاءة الإنتاج الاستثنائية،و أحدث وظائف آلية.
المعايير الرئيسية:
| النموذج | JNC2532 | ADM2532 | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| أقصى طول الفراغ ((m) | 14 | ||
| مقطوعة من محور الحفر | / | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | ف40 | ||
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) | ||
| سرعة الدوران القصوى للدوار (r/min) | 120-560، تعديل المحول بدون خطوة | 6000 | |
| السرعة القصوى للثقب (m/min) | / | 200 | |
| محاور CNC | 3 | 9 | |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) | 50-330 (دون خطوة) | |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 | ||
| قوة العلامة (kN) | 1000/1200 | ||
| كمية مجموعة الشخصيات | 4 | ||
| عدد الشخصيات في كل مجموعة | 18 | ||
| الجانب الشخصي ((ملم) | 14 × 10 × 19 | ||
| نظام تبريد حفر | تبريد خارجي | تشتيت الهواء التبريد الداخلي الجاف | |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | ||
| الأبعاد الإجمالية (م) | 32x7x2.5 | 34 × 8 × 3 | 34 × 8.9 × 3 |
خصائص المنتج:
هذا خط إنتاج الحفر الزاوية الفولاذ CNC يتميز بمستوى عال من الأتمتة،متكاملة مع نظام تحميل تلقائي يتألف من قناة تغذية عرضية ومرفق تحميل دواري وحدة تفريغ تلقائية، ووحدة تغذية مادة تلقائية. يمكن إنجاز جميع عمليات الحفر الزاوية في الصلب وكذلك عمليات طباعة الصلب وتسميته في مرور واحد من خلال خط الإنتاج ،مع عدم الحاجة إلى تدخل يدوي خلال مرحلة التصنيعهذا التكوين يقلل بشكل فعال من كثافة عمل الموظفين التشغيليين.
تتبنى وحدة العلامة لخط إنتاج حديد الغرز والعلامة الزاوية هيكل إطار مغلق ، مما يضمن صلابة هيكلية استثنائية واستقرار تشغيلي ثابت.يتم تجهيز مجموعة العلامة مع دعم سرير مثبتة إلى قاعدة الماكينة، سرير متحرك، وصندوق شخصية الرأس الضغط تعمل بالهدروليكية. وفقا للتعليمات المرسلة من نظام التحكم الحاسوبي،يتم تنفيذ عمليات العلامة في المواقع المحددة في الرسومات الهندسيةلتوسيع نطاق معالجة المعدات ، تم تضمين آلية ضبط يدوية إضافية.الموقف الرأسي للجسم المتحرك، يمكن ضبط موقع رأس الحرف، مما يسمح بالتكيف مع مواقع علامة منتجات الفولاذ الزاوي عبر مجموعة كاملة من المواصفات.
عملية الحفر في معدات ثقب برج ناقل الحاسب الآلي CNC تحقق دقة وضعية استثنائية. يتم تشغيل آلية تغذية خط الإنتاج هذا بواسطة محرك سيرفو.مع نقل الطاقة من خلال نظام محرك راك آند بينيونكما أنها مجهزة بوحدة اكتشاف الوقود والحافز ومدمج استشعار الموقع لتعليق دقة الموقف ، والتي تشكل معا بنية تحكم مغلقة بالكامل.يتم تشغيل الحركة عبر رأس قوة الحفر على طول الاتجاهين للشريحة من الفولاذ الزاوية بواسطة محرك سيرفو ويتم نقلها عن طريق آلية خرطوشة كرةهذا التكوين يضمن دقة وضعية متميزة للثقوب المصنعة على قطع العمل الفولاذية الزاوية.
يحتوي الكمبيوتر المضيف على واجهة باللغة الصينية، مما يضمن قابلية تشغيل بديهية للمشغلين العامين.وهي مجهزة مع وظيفة لعرض مخططات قطعة العمل والأبعاد المنسقة من مواقع الثقوب، وبالتالي تبسيط سير العمل التفتيش. علاوة على ذلك، فإنه يدعم استيراد برامج معالجة قطعة العمل التي تم إنشاؤها من قبل برامج البرمجة المهنية.تبني إدارة الكمبيوتر المضيف القائمة على تحسين فعالية بشكل كبير من تخزين البرامج المعالجة واستردادها.
تشمل عينات الاختبار هذه مجموعة كاملة من المواصفات القياسية وتكوينات الثقوب المتعلقة بالصلب الزاوي المستخدم في تصنيع أبراج خطوط النقل.أنها تمكن العملاء المحتملين أو المفتشين من إجراء التحقق المرئي من أداء التشغيل للمعدات، وبالتالي توفير المراجع الملموسة والبديهية لتقييم ما إذا كانت المعدات تلبي متطلبات الإنتاج العملية لتصنيع أبراج خطوط النقل.
In ultra-high voltage (UHV) transmission line projects—where transmission towers are mandated to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in machining angle steel components for the towers’ primary load-bearing frameworksينفذ بكفاءة عمليات الحفر والطبع على الفولاذ الزاوية المطبقة على أجسام البرج والذراعين والعناصر الهيكلية الحيوية الأخرى،ضمان دقة أبعاد متفوقة وسلامة اتصال موثوق بهاوهذا بدوره يحافظ على الاستقرار الهيكلي الكلي لأبراج الإرسال طوال دورة عملها بأكملها.
