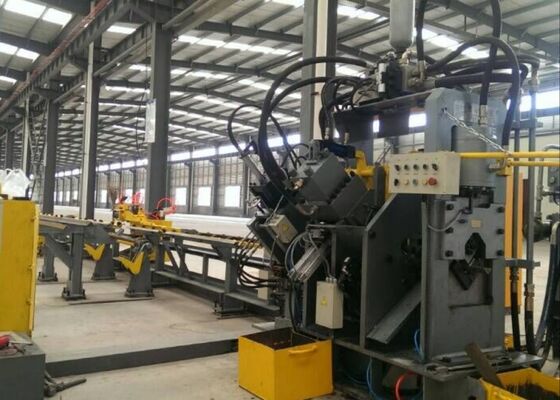

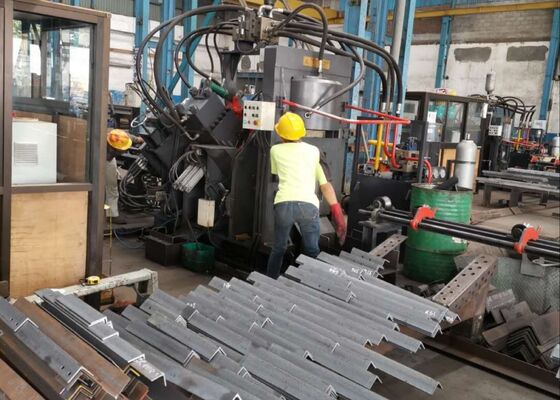

آلة خط الزاوية CNC بحجم حرف 14x10x19 مم مع وحدات التثقيب والتعليم والقطع
مقدمة المنتج:
تتكون خط إنتاج التثقيب والتعليم والقطع لزاوية الفولاذ CNC عالية السرعة من سلسلة JNC بشكل أساسي من مكونات أساسية مثل وحدة التثقيب ووحدة التعليم ووحدة القطع والناقل العرضي والناقل الدوار وناقل التغذية وناقل التفريغ وعربة تغذية CNC ونظام هيدروليكي ونظام كهربائي ونظام هوائي. تم تصميم خط الإنتاج هذا خصيصًا للمعالجة الآلية لزاوية الفولاذ في قطاع تصنيع الأبراج. يتم تنظيم سير عمل المعالجة الخاص به عن طريق تقنية التحكم الرقمي، مما يتباهى بقابلية تشغيل سهلة الاستخدام للغاية. إنه يسهل عمليات الإنتاج الآلية وعالية الدقة ومتعددة الأنواع وعلى نطاق واسع.
المواصفات:
| الموديل | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| حجم الزاوية (مم) | 40х40х3~ 100х100х10 |
40х40х3~ 140х140х12 |
40х40х3~ 160х160х16 |
50х50х4~ 200х200х20 |
| الحد الأقصى للتثقيب (القطر × السماكة) (مم) | Φ26х10 | Φ26х12 | Φ26х16 | Φ26х20 |
| قوة التثقيب (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| قوة التعليم (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| قوة القطع (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| الحد الأقصى لطول الفراغ (م) | 12 | 12 | 14 | 14 |
| الحد الأقصى لطول المنتج النهائي (م) | 8 | 8 | 12 | 12 |
| عدد الثقوب لكل جانب | 2 | 2 أو 3 | 3 | 3 |
| مجموعة الأحرف المميزة | 4 | 4 | 4 | 4 |
| عدد الأحرف لكل مجموعة | 12 | 12/18 | 18 | 18 |
| حجم الحرف (مم) | 14x10x19 | |||
| محاور CNC | 3 | |||
| وضع القطع | شفرة واحدة | شفرة مزدوجة أو شفرة واحدة | ||
| طريقة التبريد | تبريد مائي/تبريد هوائي/مبرد زيت | |||
| سرعة تغذية الزاوية (م/دقيقة) | 80 | 80 | 80 | 60 |
| وضع البرمجة | برنامج Lofting أو برمجة التعليمات | |||
| الأبعاد الكلية (م) | حوالي 25x6.5x2.5 | حوالي 25x6.5x2.5 | حوالي 32x7x3 | حوالي 32x7x3 |
يمكن تعديل وتغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة.
ميزات المنتج:
1. تم تجهيز وحدة التثقيب بمجموعتين أو ثلاث مجموعات، ويمكن تكوينها بثلاثة أنواع من الثقوب ذات الأقطار المميزة. يتم تحديد موضع مجموعات الثقوب الثلاث عن طريق التحكم الرقمي لضبط التباعد. هذه الوحدة قادرة على ثقب كل من الثقوب المستديرة والبيضوية. تعمل سرعات التغذية والتثقيب العالية على تعزيز كفاءة الإنتاج؛ بالنسبة لزاوية الفولاذ بمواصفات 50×50×4 مم، يصل الإنتاج إلى 9-10 أطنان لكل وردية عمل مدتها ثماني ساعات.
2. تعتمد وحدة التعليم تصميمًا هيكليًا مغلقًا، مما يوفر صلابة ممتازة. وهي مزودة بأربع مجموعات من علب الأحرف، والتي يتم تحديدها من خلال التحكم في البرنامج، ويمكن ضبط تباعد العلامات حسب الرغبة. علاوة على ذلك، يتم تقديم طريقة تعليم من النوع القرصي كتكوين اختياري. يتكون نظام التعليم القرصي من 10 صفوف من الأحرف ويمكّن من تحديد الأحرف تلقائيًا دون تشغيل يدوي، مما يعزز بشكل كبير كفاءة التعليم.
3. تستخدم وحدة القطع نظام قص بشفرة واحدة - وهو تصميم هندسي معروف بقوته القص العالية. لا تولد كل دورة قطع أي مواد مهدرة، ويبقى السطح المقطوع نظيفًا وسلسًا بشكل استثنائي. تم تجهيز غلاف الشفرة بتصميم باب مفتوح، مما يتيح إجراءات استبدال الشفرة السريعة والآمنة.
4. تنقل طاولة المواد الأفقية زاوية الفولاذ إلى رف المواد الدوار. مدفوعًا بنظام محرك وتروس تخفيض، يضمن رف المواد الدوار وضعًا دقيقًا ومستقرًا لزاوية الفولاذ على ناقل التغذية.
5. يتم تثبيت قطعة العمل وتغذيتها بشكل آمن بواسطة عربة تغذية CNC، والتي توفر دقة تحديد المواقع الفائقة. يتم تشغيل عربة تغذية CNC بواسطة محرك مؤازر، يتضمن مشفرًا ضوئيًا للتعليقات ووظائف التحكم في الحلقة المغلقة.
تشمل هذه العينات التجريبية، المشتقة من خط إنتاج التثقيب والقطع والتعليم لزاوية الفولاذ، المواصفات القياسية وسيناريوهات المعالجة المطبقة بشكل شائع في قطاع تصنيع أبراج زاوية الفولاذ. إنها تمكن المستخدمين من تقييم جودة المعالجة وقدرات الدقة ومعايير الصنعة للمعدات مباشرة.
في بناء خطوط نقل الجهد العالي جدًا (UHV) - حيث يجب أن تتحمل أبراج النقل الظروف الجوية القاسية ومتطلبات تحمل الأحمال الكبيرة - تعتبر هذه المعدات ضرورية لمعالجة مكونات زاوية الفولاذ التي تشكل الإطار الأساسي للأبراج. إنها تؤدي بكفاءة عمليات الحفر والختم على زاوية الفولاذ المستخدمة لهياكل الأبراج والذراعين المتقاطعين والعناصر الهيكلية الحرجة الأخرى. وهذا يضمن دقة الأبعاد الدقيقة وسلامة الاتصال القوية، وبالتالي ضمان الاستقرار الهيكلي العام لأبراج النقل.
