تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Drilling and Marking | Angle size(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Max. length of raw material (m): | 14 | Marking force(kN): | 1000 |
| No. of character group: | 1 | No. of character: | 18 |
| Character size (mm): | 14*10*19 | Range of accurate distance(mm): | 50~220（Stepless） |

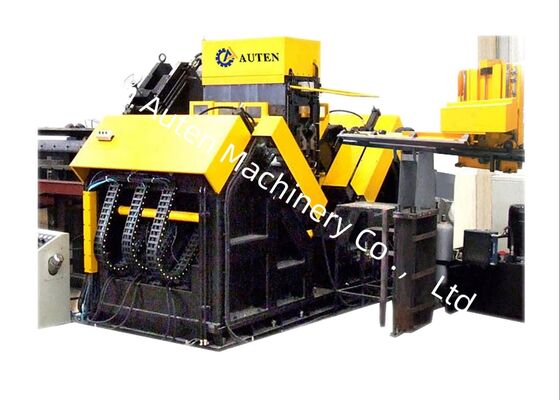

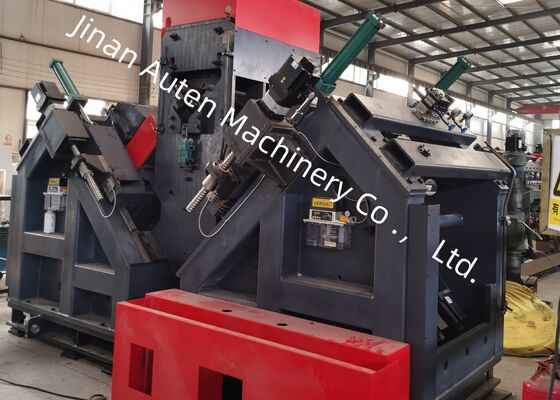

200m/min سرعة القطع من الحفر CNC زاوية الحفر والطابع الفولاذ الكبير 9 محاور CNC
استخدام المنتج:
هذا خط إنتاج CNC محطم زاوية الفولاذ مصمم خصيصًا لإجراءات الحفر والطبعفولاذ زاوية عالية المقاومة مادة رئيسية تستخدم حصراً في تصنيع أبراج خطوط النقلخط الإنتاج يتيح معالجة دقة عالية من جميع الثقوب المطلوبة على الفولاذ الزاوية، وتوفير جودة الثقوب متفوقة، ودقة الموقع الدقيقة، وكفاءة الإنتاج المتميزة،وأداء آلي متقدم.
المعايير الرئيسية:
| النموذج | JNC2532 | ADM2532 | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| أقصى طول الفراغ ((m) | 14 | ||
| مقطوعة من محور الحفر | / | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | ف40 | ||
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) | ||
| سرعة الدوران القصوى للدوار (r/min) | 120-560، تعديل المحول بدون خطوة | 6000 | |
| السرعة القصوى للثقب (m/min) | / | 200 | |
| محاور CNC | 3 | 9 | |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) | 50-330 (دون خطوة) | |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 | ||
| قوة العلامة (kN) | 1000/1200 | ||
| كمية مجموعة الشخصيات | 4 | ||
| عدد الشخصيات في كل مجموعة | 18 | ||
| الجانب الشخصي ((ملم) | 14 × 10 × 19 | ||
| نظام تبريد حفر | تبريد خارجي | تشتيت الهواء التبريد الداخلي الجاف | |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | ||
| الأبعاد الإجمالية (م) | 32x7x2.5 | 34 × 8 × 3 | 34 × 8.9 × 3 |
خصائص المنتج:
يتميز خط إنتاج الحفر الزاوية الفولاذ CNC بدرجة عالية من الأتمتة ،متكاملة مع نظام تحميل تلقائي يتكون من قناة تغذية عرضية ومرفق تحميل دواري وحدة تفريغ تلقائية، ومكون تغذية مادة تلقائية. يمكن إكمال جميع عمليات الحفر الزاوية في الصلب وعمليات وضع علامات طابع الصلب في مرور واحد من خلال خط الإنتاج،بدون حاجة إلى تدخل يدوي خلال مرحلة المعالجةهذا الإعداد يقلل بشكل كبير من كثافة العمل للموظفين التشغيليين.
تتضمن وحدة العلامة لخط إنتاج طرق القطع والعلامة في الصلب الزاوي هيكلًا مغلقًا ، مما يوفر صلابة هيكلية استثنائية واستقرارًا تشغيليًا ثابتًا.يتم تجهيز مجموعة العلامة بدعم سرير مثبت على قاعدة الماكينة، سرير متحرك، وصندوق شخصية الرأس الضغط التي تعمل بالهدروليكية.يتم تنفيذ عمليات العلامة في المواقع المحددة في الرسومات الهندسيةلتوسيع نطاق معالجة الآلة، تم دمج آلية ضبط يدوية إضافية. من خلال استخدام هذه الآلية، الموقف الرأسي للجسم المتحرك، أي،يمكن تعديل موقع رأس الحرف، مما يتيح التكيف مع مواقع علامة منتجات الصلب الزاوية عبر مواصفات مختلفة.
عملية الحفر من معدات ثقب برج ناقل الحاسب الآلي CNC يحقق دقة وضعية متفوقة. يتم تشغيل آلية تغذية خط الإنتاج هذا بواسطة محرك الخدمة،مع نقل الطاقة يتم من خلال نظام محرك راك اند بينيونوهي مجهزة كذلك بوحدة الكشف عن الوقود وحدة تشفير الموقع لتعليق دقة الموقف ، والتي تشكل مجتمعة هيكل تحكم مغلق كامل.في هذه الأثناء، تحرك رأس قوة الحفر على طول الاتجاهين من شفرة الفولاذ الزاوية يتم تشغيله بواسطة محرك سيرفو ونقل عن طريق آلية خرطوشة الكرة.هذا التكوين يضمن الدقة الموضعية الاستثنائية من الثقوب المصنعة على قطع العمل الفولاذ الزاوية.
يتم تجهيز الكمبيوتر المضيف بواجهة باللغة الصينية، مما يضمن قابلية تشغيل بديهية للمشغلين العامين.وهي مجهزة وظائف لعرض مخططات قطعة العمل والأبعاد الإحداثية من مواقع الثقب، وبالتالي تحسين إجراءات التفتيش. علاوة على ذلك ، فإنه يدعم استيراد برامج معالجة القطعة المستخدمة التي تم إنشاؤها بواسطة برامج البرمجة المهنية.تنفيذ إدارة الكمبيوتر المضيف القائمة على تحسين فعالية عملية تخزين البرامج واستردادها بشكل كبير.
تغطي عينات الاختبار هذه مجموعة شاملة من المواصفات القياسية وتكوينات الثقوب للصلب الزاوي المستخدم في بناء أبراج خطوط النقل.وهي تسمح للعملاء المحتملين أو المفتشين بإجراء التحقق البصري من أداء التشغيل للمعدات، وبالتالي توفر مرجعيات ملموسة وبديهية لتقييم ما إذا كانت المعدات تلبي متطلبات الإنتاج العملية لتصنيع أبراج خطوط النقل.
In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand harsh weather conditions and heavy-duty loads—this equipment plays a pivotal role in processing angle steel components for the towers’ primary load-bearing frameworksيقوم بكفاءة بتنفيذ عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الهامة الأخرى ،ضمان الدقة البعدية المتميزة وسلامة الاتصال الموثوق بهاوهذا بدوره يحافظ على الاستقرار الهيكلي الشامل لأبراج الإرسال طوال دورة عملها الكاملة.
