تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية (مم): | 40x40x3 ~ 100x100x10 |
|---|---|---|---|
| الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x10 | قوة اللكم (KN): | 630 |
| قوة العلامات (KN): | 630 | قوة القطع (كيلو نيوتن): | 1000 |
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 8 |

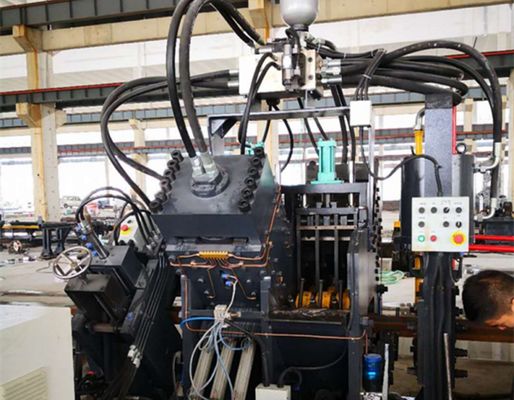

آلة CNC للخط الزاوي الأنظمة الكهربائية الهيدروليكية والهوائية لضرب العلامات وقطع
مقدمة المنتج:
سلسلة JNC عالية السرعة CNC زاوية الصلب الخنق، والعلامة، وقطع خط الإنتاج يتكون في المقام الأول من المكونات الأساسية بما في ذلك وحدة الخنق، وحدة العلامة، وحدة القطع،ناقل عرضي، ناقل الدوران، ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، والنظام الهوائي.هذا خط الإنتاج مصممة خصيصا للآلات الآلية من الصلب الزاوية في صناعة تصنيع البرجيتم التحكم في سير عمل المعالجة بواسطة التكنولوجيا العددية ، وتتميز بسهولة تشغيل سهلة الاستخدام.والقدرات الإنتاجية واسعة النطاق.
المواصفات:
| النموذج | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| حجم الزاوية (ملم) | 40×40×3 100×100×10 |
40×40×3 140 × 140 × 12 |
40×40×3 160×160×16 |
50×50×4 200×200×20 |
| الحد الأقصى للضرب (قطر × ث) (ملم) | Φ26х10 | Φ26x12 | Φ26х16 | Φ26x20 |
| قوة الضرب (ك.إن) | 630 | 630/1000 | 1000 | 1000/1200 |
| قوة العلامة (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| قوة القطع (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| أقصى طول الفراغ (م) | 12 | 12 | 14 | 14 |
| الحد الأقصى لطول المنتهي (م) | 8 | 8 | 12 | 12 |
| لكمات لكل جانب | 2 | 2 أو 3 | 3 | 3 |
| مجموعة من حروف التسجيل | 4 | 4 | 4 | 4 |
| عدد الحروف لكل مجموعة | 12 | 12/18 | 18 | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 | |||
| محاور CNC | 3 | |||
| وضع القطع | شفرة واحدة | شفرة مزدوجة أو واحدة | ||
| طريقة التبريد | تبريد المياه/تبريد الهواء/باردة الزيت | |||
| سرعة تغذية الزاوية (م/دقيقة) | 80 | 80 | 80 | 60 |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | |||
| الأبعاد الإجمالية (م) | حوالي 25x6.5x2.5 | حوالي 25x6.5x2.5 | حوالي 32x7x3 | حوالي 32x7x3 |
يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل الخاصة.
خصائص المنتج:
1يتم تجهيز وحدة الخرق بمجموعتين أو ثلاث مجموعات ، والتي يمكن تكوينها مع ثلاثة أنواع من الخراطيم التي تتميز بعرض مختلف.المجموعات الثلاثة من الممات الخنق يتم وضعها من خلال التحكم العددي لتعديل الفاصلهذه الوحدة قادرة على ثقوب كل من الثقوب المستديرة والثقوب البيضاوية. سرعاتها العالية تغذية والثقب تعزز كفاءة الإنتاج.يصل الإنتاج إلى 9 ٪ 10 طن في نوبة عمل لمدة ثماني ساعات.
2تتبنى وحدة العلامة تصميم هيكلي مغلق مع صلابة متفوقة. وهي مجهزة بأربع مجموعات من كيسات الأحرف التي يتم اختيارها عن طريق التحكم بالبرنامج،ويمكن تعيين المسافة العلامة تعسفابالإضافة إلى ذلك، هناك طريقة علامة من نوع القرص متوفرة كتركيب اختياري.يتكون نظام وضع علامة القرص من 10 صفوف من الحروف ويسمح باختيار الحروف تلقائيًا دون تدخل يدوي، وبالتالي تحسين فعالية العلامة بشكل كبير.

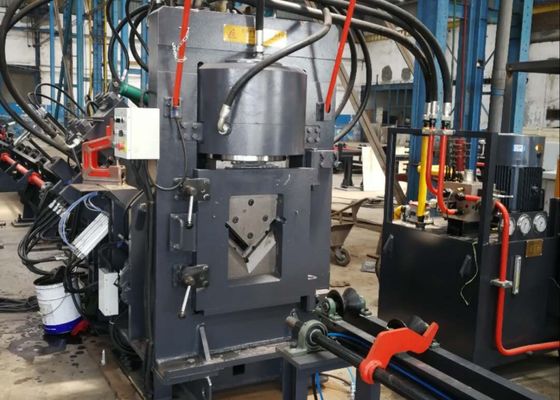

3. تستخدم وحدة القطع آلية قشرة ذات شفرة واحدة. تصميم هيكلي معروف بقوته القوية في القشرة. لا يتم إنتاج أي مواد نفايات خلال كل دورة قطع.والسطح المقطوع يحافظ على نظافة وسلاسة استثنائيةتم تجهيز غطاء الشفرة بمنظومة مفتوحة الباب، مما يسهل عمليات استبدال الشفرة بسرعة وآمنة.
4. يُحمل جدول المواد الأفقي الفولاذ الزاوية إلى رف المواد الدوارة.يسمح رف المواد الدوارة بوضع ثابت من الفولاذ الزاوية على ناقل التغذية.
5يتم تشغيل قطعة العمل بواسطة عربة تغذية CNC ، والتي توفر دقة تحديد المواقع الممتازة. يتم تشغيل عربة تغذية CNC بواسطة محرك سيرفو ،متكاملة مع ردود الفعل الكهروضوئية لترميز و القدرات على التحكم في الحلقة المغلقة.
هذه العينات الاختبارية، التي تأتي من خط إنتاج الصلب الزاوية الخنق، وقطع، ووضع العلامات،تغطي المواصفات القياسية وسيناريوهات المعالجة المستخدمة على نطاق واسع في صناعة تصنيع أبراج الفولاذ الزاويةوهي تسمح للمستخدمين بتقييم مباشرة لجودة معالجة المعدات وأداء الدقة ومعايير الصناعة.
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main frameworkتقوم بتنفيذ عمليات الحفر والطبع بشكل موثوق بها على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين المتقاطعة والمكونات الهيكلية الرئيسية الأخرى.هذا يضمن دقة الأبعاد الدقيقة وأداء اتصال قوي، وبالتالي الحفاظ على الاستقرار الهيكلي العام لأبراج الإرسال.
