تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30m/دقيقة |

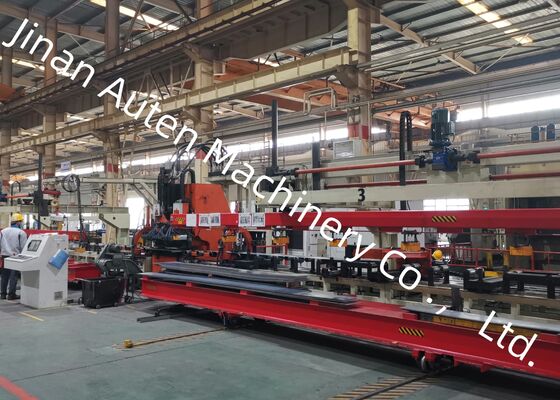

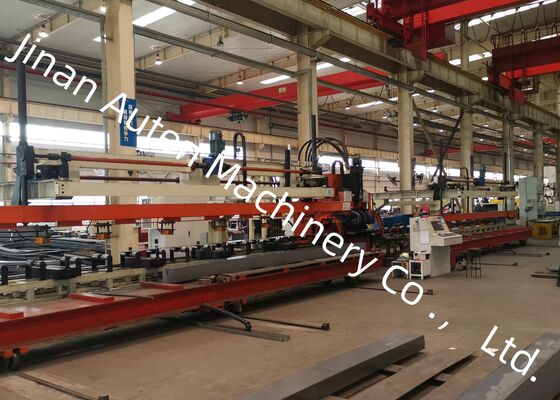

آلة ثقب ألواح CNC بسماكة لوح قصوى تبلغ 6 مم وسرعة قصوى تبلغ 50 مترًا في الدقيقة لشعاع السيارات
الغرض من المنتج وخصائصه
تم تصميم هذا الخط كنظام إنتاج متكامل ومخصص للتطبيقات، وهو مصمم خصيصًا لعملية ثقب الحزم الطولية المسطحة المستخدمة في صناعة السيارات. بالاعتماد على الأطر الفنية للمكافئات المحلية والدولية الرائدة، فإنه يجمع بين نقاط القوة التنافسية الأساسية للعديد من المنتجات المرتبطة بها - مع الالتزام الصارم بمعايير الثقب لتصميمات إطارات السيارات العالمية المتنوعة. يستوعب النظام بشكل كامل متطلبات المعالجة المرنة للحزم الطولية عبر تكوينات إطارات السيارات المختلفة، ويتميز باستقرار تشغيلي استثنائي وإنتاجية عالية.
المعلمات الفنية الرئيسية:
| رقم. | اسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم اللوحة ونطاق المعالجة | |
| 3 | الطول | 4000～8000mm |
| العرض | 200～550mm | |
| السماكة | 3～6mm | |
| انحناء مادة اللوح الداخلة | ≤7mm/10m | |
| عدم استواء اللوح على المحور X | ≤10mm/1000mm ,≤20mm/8000mm | |
| عدم استواء اللوح على المحور Y | 5mm | |
| التواء اللوح | ≤50mm | |
| الخصائص الميكانيكية لمادة اللوح | σb=510～850N/mm2 | |
| 4 | الحد الأقصى لقطر الثقب | φ60mm |
| 5 | عدد الوحدات | 25个 |
| 6 | السرعة القصوى | |
| المحور X | Max=50m/min | |
| المحور Y | Max=30m/min | |
| 7 | دقة المعالجة | |
| المحور X | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| المحور Y | ±0.2 mm / 600 mm | |
1. طاولة أسطوانة الدعم الطولية
تم تصنيع هذه المجموعة بقاعدة شديدة التحمل وبكرات دعم مصممة بدقة، وهي مصممة خصيصًا لتوفير دعم ثابت ومستقر لقطع العمل المعدنية. تم تجهيز كل أسطوانة بمجموعات محامل عالية الجودة في كلا الطرفين، مما يضمن أداءً تشغيليًا موثوقًا وسلسًا. من خلال إظهار صلابة هيكلية فائقة ومقاومة قوية للصدمات، تسهل البكرات النقل الموحد والمنخفض الاحتكاك للمواد الورقية عبر سطحها.
2. جهاز التمركز
تم تجهيز هذا الجهاز بخمس مجموعات من آليات التمركز والتحديد، حيث يتم تشغيل كتلتا التمركز وتوجيههما بشكل متزامن بواسطة قضبان توجيه عالية الدقة. أثناء دورات التشغيل، يقوم الأسطوانة الهوائية بتنشيط الزوجين من كتل التمركز للتحرك نحو بعضهما البعض، مما يحقق تمركزًا دقيقًا وتثبيتًا آمنًا لمادة اللوح. تضمن وظيفة تحديد المواقع الخطية الخاصة به توزيع انحرافات العرض بشكل موحد على كلا جانبي اللوح، مع الحفاظ على دقة معالجة متسقة طوال الإنتاج.
3. جهاز تغذية المشبك الرئيسي للمحور X: مجموعتان
يتكون خط آلة ثقب الحزم هذا من محرك سيرفو، ومخفض دقيق، ومشابك هيدروليكية عائمة، وقضيب توجيه خطي دقيق، ورف دقيق، وهياكل دعم. يوفر محرك السيرفو الطاقة لقيادة الترس الحلزوني إلى الدوران عبر المخفض الدقيق، ويحول الحركة الدورانية إلى حركة خطية من خلال آلية الرف. تحت إشراف قضيب التمرير الخطي الدقيق، تقوم مكونات التغذية بإجراء عمليات تغذية دقيقة، مما يضمن النقل الدقيق والمستقر للمواد الورقية. يعتمد مشبك التغذية تصميمًا هيكليًا عائمًا، والذي يوفر قدرة قوية على التكيف مع المواد الورقية المنحرفة قليلاً. يتميز بقوة تثبيت عالية وأداء تثبيت موثوق به واستقرار تشغيلي ثابت.
يعتمد خط الثقب CNC المخصص للألواح المسطحة للحزم الطولية للسيارات تكوين تثبيت الدفع والسحب. تعمل آلية التثبيت على تأمين الأجزاء الوسطى في كلا طرفي الحزمة الطولية. تضمن طريقة التثبيت هذه التثبيت الموثوق به للألواح المسطحة مع انحرافات ارتفاع الحافة. يتم ترتيب أجهزة التثبيت بشكل متماثل على جانبي وحدة الماكينة الرئيسية.
في المعرض، يتم عرض مجموعة مختارة بعناية من عينات الحزم الطولية النهائية - المصنعة حصريًا عبر خط الإنتاج هذا. تشمل هذه العينات مجموعة شاملة من المواصفات المصممة لشاحنات التعدين والمركبات ذات الأغراض الخاصة. إنها تعمل كعرض مقنع لقدرات الأداء الأساسية للمعدات، مثل تحديد موضع الثقوب بدقة، والحواف المثقوبة الملساء، والاستقرار الهيكلي العام لقطع العمل النهائية.
خط معدات ثقب الحزم المسطحة للشاحنات الخفيفة هو حل تم تطويره خصيصًا، ومصمم خصيصًا لعملية ثقب الحزم الطولية المسطحة للسيارات. وهي مصممة في المقام الأول لمعالجة الحزم الرئيسية للشاحنات والمركبات ذات الأغراض الخاصة، مما يوفر تشغيل ثقوب عالي الدقة لتلبية متطلبات التجميع الهيكلي لمكونات تحمل الأحمال الثقيلة والمصنعة حسب الطلب للسيارات.
