تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم اللوحة: | 1500x800 ملم | سمك اللوحة: | 5 ~ 25 ملم |
|---|---|---|---|
| قوة اللكم: | 1000/ 1200 كيلو نيوتن | قوة العلامات: | 800/ 1000 كيلو نيوتن |
| التصنيع باستخدام الحاسب الآلي أم لا: | CNC | محطات الموت: | 4 |

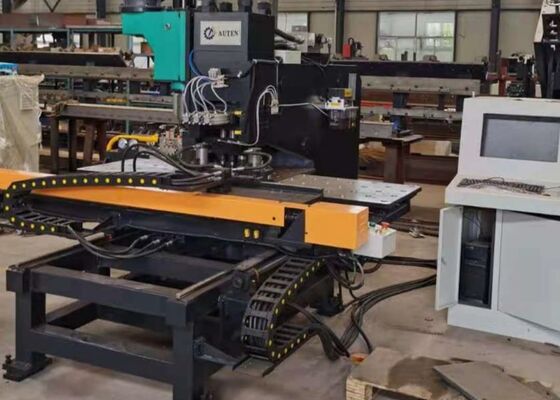

آلة التثقيب والوسم والحفر CNC للصفائح بقطر تثقيب 26 مم، حجم الأحرف 14*10*19 مم
الصناعة القابلة للتطبيق:
تم تصميم نظام التثقيب والحفر CNC للصفائح خصيصًا لتوفير إمكانات التثقيب والوسم والحفر الدقيقة للصفائح الفولاذية في قطاع تصنيع أبراج الصلب. علاوة على ذلك، فإنه يظهر تنوعًا واسعًا في أداء عمليات التثقيب والحفر والوسم على المشغولات المعدنية عبر مجموعة واسعة من المجالات الصناعية الإضافية.
المواصفات:
| الموديل | BNC100 | BNCZ100 | BNHD120 | |||
| الحد الأقصى لحجم قطعة العمل (مم) | 1500×800 | |||||
| الحد الأقصى لقطر التثقيب (مم) | Φ26 | |||||
| الحد الأقصى لقطر الحفر (مم) | / | Φ50 | ||||
| مخروط مغزل الحفر | / | / | BT50 | |||
| سمك اللوحة (مم) | التثقيب | 5～25 (Q235) | ||||
| الحفر | / | 40 | ||||
| قوة التثقيب (kN) | 1000/ 1200 | |||||
| قوة الوسم (kN) | 800/ 1000 | |||||
| الحد الأدنى للمسافة بين الفتحة وحافة اللوحة (مم) | التثقيب | 25 | ||||
| الحفر | / | يعتمد على قطر الفتحة | ||||
| حجم الأحرف (مم) | 14×10×19 | |||||
| كمية الأحرف | 12 | |||||
| محطات القوالب | 3 | 4 | ||||
| سرعة تغذية الحفر (مم/دقيقة) | / | 25~280 | 0~5000 | |||
| شوط مغزل الحفر (مم) | / | 180 | 350 | |||
| سرعة دوران مغزل الحفر (لفة/دقيقة) | / | 120~560 | 30~3000 | |||
| وضع البرمجة |
برمجة الأوامر، رسم AutoCAD أو برنامج التخطيط |
|||||
| الأبعاد الكلية الطول×العرض×الارتفاع (م) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
ميزة المنتج:
1. يتم بناء إطار آلة التثقيب والوسم لقناة الفولاذ CNC عن طريق لحام اللوحات من النوع C، مما يوفر صلابة هيكلية فائقة وخلوصًا تشغيليًا واسعًا. مزودة بثلاث محطات قوالب (واحدة مخصصة حصريًا لتطبيقات الوسم)، تسهل المعدات فهرسة محطة القوالب تلقائيًا لتعزيز كفاءة سير العمل. تتميز آلية التثبيت الخاصة بها بتوافق متعدد الاستخدامات مع مجموعة متنوعة من قطع العمل، باستخدام حاجز مرجعي صفري كنقطة تحديد المواقع، بينما يتم دعم قطعة العمل بواسطة طاولة عمل ذات محمل كروي لضمان التعامل السلس. يتم تشغيل حركات المحورين X و Y بواسطة محركات مؤازرة ويتم نقلها من خلال مسامير كروية عالية الدقة، مع وحدة تحكم منطقية قابلة للبرمجة (PLC) تحكم معايرة موضع التثقيب - وبالتالي تحقيق التشغيل الآلي الكامل لعملية التشغيل بأكملها. بناءً على إدخال المشغل لبرنامج قطعة العمل، يمكن تخزين البرنامج واسترجاعه واستخدامه بشكل متكرر لعمليات الإنتاج الدورية.
2. تدمج آلة الحفر الفولاذية CNC أحدث تقنيات التحكم العددي بالكمبيوتر (CNC) وآليات التغذية التي تعمل بمحركات مؤازرة، مما يضمن كفاءة تشغيل فائقة ودقة متسقة لقطعة العمل.
3. تتميز المكونات الوظيفية الأساسية بتصميم معياري، مما يتيح صيانة مريحة وإجراءات إصلاح مُحسّنة.
4. تدعم آلة التثقيب والوسم للصفائح المعدنية CNC تكامل عمليات التثقيب والوسم والحفر على صفيحة معدنية واحدة، وتحقيق توحيد العمليات المتعددة في دورة تشغيل واحدة.
5. تدمج وحدة الحفر قدرات وظيفية أساسية بما في ذلك التغذية السريعة إلى الأسفل، والتقدم الدقيق في التشغيل، والتراجع السريع - وكلها تعزز بشكل كبير الكفاءة التشغيلية في سيناريوهات التطبيق العملي.
6. مزودة بنظام تشخيص ذاتي للأخطاء الذكي، تتيح المعدات الكشف في الوقت المناسب عن المخالفات التشغيلية، مما يسهل اتخاذ تدابير الصيانة الاستباقية وضمان استقرار الإنتاج دون انقطاع.
7. تم تصميم سير عمل البرمجة بدقة مع سهولة الاستخدام التي تركز على المستخدم كأساس لها: يمكن للمشغلين إدخال أقطار الثقوب وإحداثيات موضع الثقوب وأحجام دفعات قطعة العمل مباشرة في نظام التحكم. علاوة على ذلك، يدعم النظام تنفيذ البرامج التي تم إنشاؤها بواسطة برنامج التخطيط الاحترافي، أو يتيح التحويل المباشر لملفات CAD/CAM لضمان تنفيذ البرنامج بسلاسة وكفاءة.

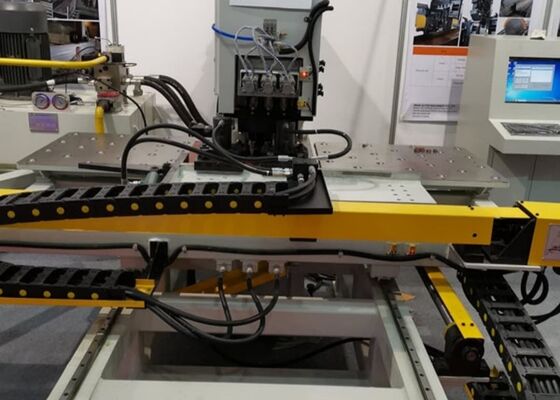

تفاصيل الجهاز:
تم تصميم نظام معالجة المعادن الاحترافي هذا في المقام الأول لعمليات التثقيب والوسم والحفر على الصفائح الفولاذية داخل قطاع تصنيع أبراج الصلب. إنه يوفر دقة تشغيل فائقة، مع الالتزام بمواصفات التسامح الصارمة ومعايير التشطيب السطحي. بالإضافة إلى صناعة أبراج الصلب، توفر هذه المعدات متعددة الوظائف أيضًا حلول تثقيب وحفر ووسم موثوقة للصفائح المعدنية عبر مجموعة واسعة من المجالات الصناعية. إنها تحافظ على الكفاءة التشغيلية المتسقة ودقة المعالجة لجميع أنواع المشغولات المعدنية، وبالتالي تحسين إنتاجية سير العمل ورفع جودة المنتج عبر تطبيقات صناعية متنوعة.
