تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية (مم): | 40x40x3 ~ 100x100x10 |
|---|---|---|---|
| الأعلى. اللكم (ديا. х ثي.) (مم): | Φ26x10 | قوة اللكم (KN): | 630 |
| قوة العلامات (KN): | 630 | قوة القطع (كيلو نيوتن): | 1000 |
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 8 |

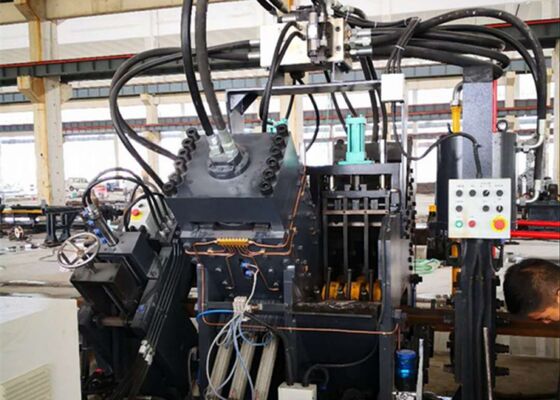

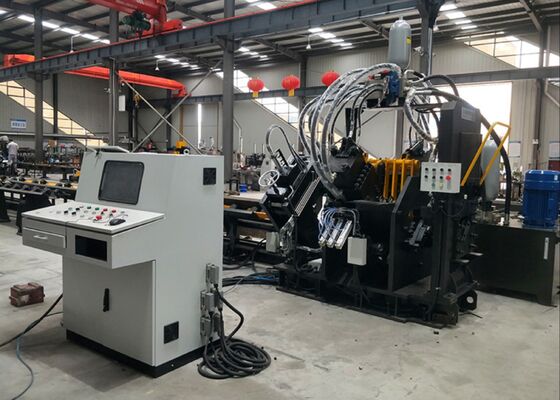

آلة CNC الآلية للخط الزاوية لضرب وقطع الفولاذ الزاوية في تصنيع البرج
مقدمة المنتج:
سلسلة JNC سلسلة CNC عالية السرعة زاوية الصلب الخنق، والعلامة، وقطع خط الإنتاج يتكون في المقام الأول من وحدة الخنق، وحدة العلامة، وحدة القطع، ناقل عرضي، ناقل دوار،ناقل التغذية، ناقل التفريغ، عربة تغذية CNC، النظام الهيدروليكي، النظام الكهربائي، والنظام الهوائي، من بين المكونات الرئيسية الأخرى.هذا خط الإنتاج مصمم أساسا للآلات الآلية من الصلب الزاوية في صناعة تصنيع البرجيتم التحكم في سير عمل المعالجة عدديًا ، مما يتمتع بسهولة تشغيل مريحة للغاية. فهو يسهل القدرات على الإنتاج الآلي وذو الدقة العالية والتنوع المتعدد والإنتاج على نطاق واسع.
المواصفات:
| النموذج | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| حجم الزاوية (ملم) | 40×40×3 100×100×10 |
40×40×3 140 × 140 × 12 |
40×40×3 160×160×16 |
50×50×4 200×200×20 |
| الحد الأقصى للضرب (قطر × ث) (ملم) | Φ26х10 | Φ26x12 | Φ26х16 | Φ26x20 |
| قوة الضرب (ك.إن) | 630 | 630/1000 | 1000 | 1000/1200 |
| قوة العلامة (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| قوة القطع (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| أقصى طول الفراغ (م) | 12 | 12 | 14 | 14 |
| الحد الأقصى لطول المنتهي (م) | 8 | 8 | 12 | 12 |
| لكمات لكل جانب | 2 | 2 أو 3 | 3 | 3 |
| مجموعة من حروف التسجيل | 4 | 4 | 4 | 4 |
| عدد الحروف لكل مجموعة | 12 | 12/18 | 18 | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 | |||
| محاور CNC | 3 | |||
| وضع القطع | شفرة واحدة | شفرة مزدوجة أو واحدة | ||
| طريقة التبريد | تبريد المياه/تبريد الهواء/باردة الزيت | |||
| سرعة تغذية الزاوية (م/دقيقة) | 80 | 80 | 80 | 60 |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | |||
| الأبعاد الإجمالية (م) | حوالي 25x6.5x2.5 | حوالي 25x6.5x2.5 | حوالي 32x7x3 | حوالي 32x7x3 |
يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل الخاصة.
خصائص المنتج:
1يتم تجهيز وحدة الخرق بمجموعتين أو ثلاث مجموعات ، والتي يمكن تكوينها مع ثلاثة أنواع من الخراطيم ذات القطرات المختلفة.المجموعات الثلاثة من محطم يموت يتم وضعها عن طريق التحكم العددي لتعديل الفاصل. قادرة على اختراق كل من الثقوب المستديرة والثقوب البيضاوية. سرعات التغذية والختان العالية تعزز كفاءة الإنتاج؛ للفولاذ الزاوي من 50 × 50 × 4 مم المواصفات،الناتج يصل إلى 910 طن في كل نوبة من 8 ساعات.
2تتبنى وحدة العلامة تصميمًا هيكليًا مغلقًا بصلابة متفوقة. تم تجهيزها بأربع مجموعات من أشرطة الكاسيت التي يتم اختيارها من خلال التحكم بالبرنامج ،ويمكن تعيين المسافة العلامة تعسفابالإضافة إلى ذلك، يتم تقديم طريقة وضع علامة من نوع القرص كتركيب اختياري.يتكون نظام وضع علامة القرص من 10 صفوف من الحروف ويسمح باختيار الحرف تلقائيًا دون الحاجة إلى تدخل يدوي، وبالتالي تحسين فعالية العلامة بشكل كبير.
3تتبنى وحدة القطع آلية قشر ذات شفرة واحدة، وهو تصميم هيكلي شهير بقوته القاسية في القشر.بينما السطح المقطوع يحافظ على نظافة وسلسلة استثنائيةتم تجهيز غطاء الشفرة بتكوين الباب المفتوح، مما يتيح إجراءات استبدال الشفرة بسرعة وآمنة.
4يُحمل طاولة المواد الأفقية الفولاذ الزاوية إلى رف المواد الدوارة.يسهل رف المواد الدوارة وضع مستقر من الفولاذ الزاوية على ناقل التغذية.
5. يتم تشغيل قطعة العمل من قبل عربة تغذية CNC ، والتي توفر دقة تحديد المواقع متفوقة. يتم تشغيل عربة تغذية CNC بواسطة محرك سيرفو ،متكاملة مع ردود الفعل الكهربائية لترميز الصور ووظيفة التحكم في الحلقة المغلقة.
هذه العينات الاختبارية، المستمدة من خط إنتاج الصلب زاوية الخنق، وقطع، ووضع العلامات،تشمل المواصفات القياسية وسيناريوهات المعالجة المعتمدة على نطاق واسع في صناعة تصنيع أبراج الفولاذ الزاويةوهي تمكن المستخدمين من تقييم مباشرة لجودة معالجة المعدات وأداء الدقة ومعايير الصناعة.
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must withstand extreme meteorological conditions and heavy-duty loads—this equipment performs a critical role in processing the angle steel components that form the towers’ primary frameworkتقوم بتنفيذ عمليات الحفر والطبع بشكل موثوق بها على الفولاذ الزاوي المستخدم في أجسام البرج ، والذراعين المتقاطعة ، وغيرها من المكونات الهيكلية الرئيسية.هذا يضمن دقة الأبعاد الدقيقة وأداء اتصال قوي، وبالتالي الحفاظ على الاستقرار الهيكلي العام لأبراج الإرسال.
