تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر والعلامة | حجم الزاوية (مم): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| الأعلى. طول المواد الخام (م): | 14 | قوة العلامات (KN): | 1000 |
| عدد مجموعة الشخصيات: | 1 | عدد الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 （stepless） |

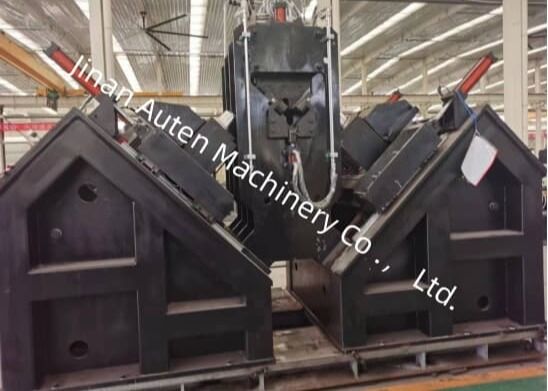

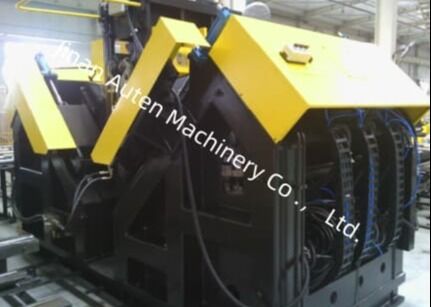

تحديد CNC زاوية خط آلة الحفر ووضع العلامة حفر قطعة التبريد الخارجي مع ثلاثة محاور CNC
استخدام المنتج:
هذا خط إنتاج CNC محطم زاوية الفولاذ مصمم خصيصًا لعمليات الحفر والطبع ذات الأبعاد الكبيرة،فولاذ زاوية عالية المقاومة مادة حاسمة تستخدم حصراً في تصنيع أبراج خطوط النقلخط الإنتاج يتيح معالجة دقة عالية من جميع الثقوب المطلوبة على الفولاذ الزاوية، وتوفير جودة الثقوب متفوقة، ودقة الموقع الدقيقة، وكفاءة الإنتاج الاستثنائية،و وظائف متطورة آلية.
المعايير الرئيسية:
| النموذج | JNC2532 | ADM2532 | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| أقصى طول الفراغ ((m) | 14 | ||
| مقطوعة من محور الحفر | / | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | ف40 | ||
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) | ||
| سرعة الدوران القصوى للدوار (r/min) | 120-560، تعديل المحول بدون خطوة | 6000 | |
| السرعة القصوى للثقب (m/min) | / | 200 | |
| محاور CNC | 3 | 9 | |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) | 50-330 (دون خطوة) | |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 | ||
| قوة العلامة (kN) | 1000/1200 | ||
| كمية مجموعة الشخصيات | 4 | ||
| عدد الشخصيات في كل مجموعة | 18 | ||
| الجانب الشخصي ((ملم) | 14 × 10 × 19 | ||
| نظام تبريد حفر | تبريد خارجي | تشتيت الهواء التبريد الداخلي الجاف | |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | ||
| الأبعاد الإجمالية (م) | 32x7x2.5 | 34 × 8 × 3 | 34 × 8.9 × 3 |
خصائص المنتج:
يتميز خط إنتاج الحفر الزاوي للصلب CNC بمستوى عال من الأتمتة ،متكاملة مع نظام تحميل تلقائي يتألف من قناة تغذية عرضية ومرفق تحميل دوار، ووحدة تغذية مادة تلقائية. يمكن إنجاز جميع عمليات الحفر الزاوية في الصلب وعمليات وضع علامات طابع الصلب في عملية واحدة من خط الإنتاج،مع عدم الحاجة إلى تدخل يدوي خلال مرحلة التصنيعهذا التكوين يقلل بشكل ملحوظ من كثافة عمل الموظفين التشغيليين.
تتمتع وحدة العلامة لخط إنتاج حديد الغرز والعلامة الزاوية ببناء إطار مغلق ، مما يوفر صلابة هيكلية استثنائية واستقرار تشغيلي ثابت.يتم تجهيز مجموعة العلامة مع دعم سرير مثبتة إلى قاعدة الماكينة، سرير متحرك، وصندوق حركة هيدروليكية الرأس الصحافة. وفقا للتعليمات المرسلة من نظام التحكم الحاسوبي،يتم تنفيذ عمليات العلامة في المواقع المحددة في الرسومات الهندسيةلتوسيع نطاق معالجة الآلة، تم دمج آلية ضبط يدوية إضافية. باستخدام هذه الآلية، الموقف الرأسي للجسم المتحرك، أي،يمكن ضبط موقع رأس الحرف، مما يتيح التكيف مع مواقع علامة منتجات الصلب الزاوية عبر مواصفات مختلفة.
عملية الحفر من معدات ثقب برج ناقل الحاسوب الحاسوب CNC يحقق دقة وضعية متفوقة.مع نقل الطاقة من خلال نظام محرك راك آند بينيونكما أنها مجهزة بمجموعة الكشف عن الوقود ومركز الكشف عن الوقود ومدمج لتحديد الموقع لتعزيز دقة الموقف ، والتي تشكل مجتمعة بنية تحكم مغلقة كاملة.في هذه الأثناء، يتم تشغيل حركة رأس قوة الحفر على طول الاتجاهين للشريحة من الفولاذ الزاوي بواسطة محرك سيرفو ويتم نقله عن طريق آلية خرطوشة كرة.هذا التكوين يضمن الدقة الموضعية الاستثنائية من الثقوب المصنعة على قطع العمل الفولاذ الزاوية.
يتم تزويد الكمبيوتر المضيف بواجهة باللغة الصينية، مما يضمن قابلية تشغيل بديهية للمشغلين العامين.يمتلك وظيفة لعرض مخططات قطعة العمل وأبعاد إحداثيات مواقع الثقوب، وبالتالي تبسيط إجراءات التفتيش. بالإضافة إلى ذلك، فإنه يدعم استيراد برامج معالجة قطعة العمل التي تم إنشاؤها بواسطة برامج البرمجة المهنية.اعتماد إدارة الكمبيوتر المضيف القائمة على تحسين فعالية تخزين واسترداد برامج المعالجة بشكل كبير.
تشمل هذه العينات اختبار مجموعة شاملة من المواصفات القياسية وتكوينات الثقوب للصلب الزاوي المستخدم في بناء برج خطوط النقل.أنها تمكن العملاء أو المفتشين المحتملين من إجراء التحقق المرئي من أداء التشغيل للمعدات، وبالتالي توفير المراجع الملموسة والبديهية لتقييم ما إذا كانت المعدات تتوافق مع متطلبات الإنتاج العملية لتصنيع برج خطوط النقل.
In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in processing angle steel components for the towers’ primary load-bearing frameworksيقوم بفعالية عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام الأبراج والذراعين والعناصر الهيكلية الحيوية الأخرى ،ضمان دقة قياسية استثنائية وسلامة اتصال موثوقةوهذا بدوره يحافظ على الاستقرار الهيكلي العام لأبراج الإرسال طوال دورة عملها بأكملها.
