تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر والعلامة | حجم الزاوية (مم): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| الأعلى. طول المواد الخام (م): | 14 | قوة العلامات (KN): | 1000 |
| عدد مجموعة الشخصيات: | 1 | عدد الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 （stepless） |
| إبراز: | آلة ثقب الزوايا CNC بقوة 1000KN,آلة وسم CNC بقوة 1200KN,آلة خط الزاوية JNC2532,1200KN CNC marking machine,JNC2532 angle line machine |
||

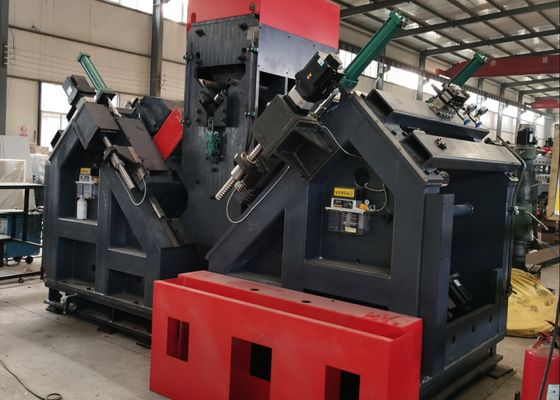

1000/1200KN قوة العلامة CNC زاوية الحفر والعلامة ماكينة النموذج JNC2532/ADM2532/ADM3635
استخدام المنتج:

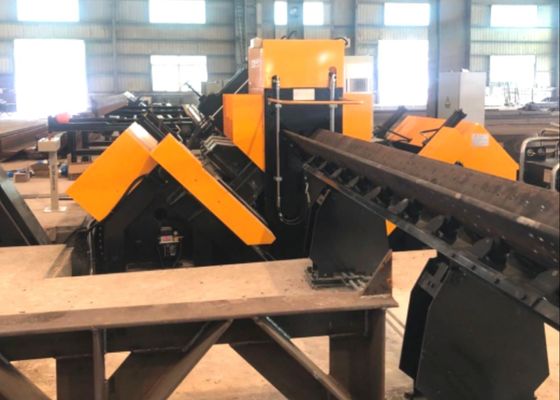

يتم استخدام خط آلة الحفر والتمييز الزاوي CNC في المقام الأول لحفر وتطبع الفولاذ الزاوي الكبير ذو القوة العالية في أبراج خطوط النقل.كل الثقوب في الفولاذ الزاوية يمكن حفر على هذا الخط، لتحقيق جودة عالية للثقب ودقة الموقع، مع توفير كفاءة إنتاج عالية ودرجة عالية من الأتمتة.
المعايير الرئيسية:
| النموذج | JNC2532 | ADM2532 | ADM3635 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| أقصى طول الفراغ ((m) | 14 | ||
| مقطوعة من محور الحفر | / | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | ف40 | ||
| كمية الحفر على كل جانب (قطعة) | 3 6 في المجموع على كلا الجانبين) | ||
| سرعة الدوران القصوى للدوار (r/min) | 120-560، تعديل المحول بدون خطوة | 6000 | |
| السرعة القصوى للثقب (m/min) | / | 200 | |
| محاور CNC | 3 | 9 | |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) | 50-330 (دون خطوة) | |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 | ||
| قوة العلامة (kN) | 1000/1200 | ||
| كمية مجموعة الشخصيات | 4 | ||
| عدد الشخصيات في كل مجموعة | 18 | ||
| الجانب الشخصي ((ملم) | 14 × 10 × 19 | ||
| نظام تبريد حفر | تبريد خارجي |
تشتيت الهواء التبريد الداخلي الجاف |
|
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات | ||
| الأبعاد الإجمالية (م) | 32x7x2.5 | 34 × 8 × 3 | 34 × 8.9 × 3 |
خصائص المنتج:
1درجة عالية من الأتمتة. يتم تجهيز خط الإنتاج مع جهاز تحميل تلقائي (قناة تغذية أفقية ورف تحميل دوار) ،جهاز تفريغ تلقائي و جهاز تغذية تلقائييمكن معالجة جميع الثقوب والطوابع الفولاذية على الفولاذ الزاوي في مرة واحدة من خلال خط الإنتاج. عملية المعالجة لا تتطلب المساعدة اليدوية،والتي يمكن أن تقلل إلى حد كبير من كثافة عمل العمال.
2. يتبنى محور الحفر محور دقة تايوان BT40 (مواد التبريد الداخلية) ، مما يضمن كفاءة حفر عالية ودقة. تم تجهيز وحدة الحفر بستة رؤوس حفر CNC ،ثلاثة على كل جناح من فولاذ الزاويةيمكن حفر ثقوب بنفس القطر وعلى نفس المسافة من الطرفين العلويين من الأجنحة الفولاذية الزاوية في وقت واحد بواسطة رؤوس الحفر المقابلة على جانبي.
3. البرمجيات مع واجهة الصينية / الإنجليزية، عملية سهلة، ويمكن عرض رسم قطعة العمل.
4. البرمجة السهلة، تحتاج فقط إلى إدخال حجم قطعة العمل، قطر الثقوب، المراحل وكمية قطعة العمل عند تحرير البرنامج، أو استخدام برامج CAD / CAM لفتينغ التحويل المباشر. يمكن قراءتها.ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA.
5أجزاء هيدروليكية، هوائية وكهربائية جميعها من علامات تجارية مشهورة
6مع التشخيص الذاتي فشل الوظيفة.
7وحدة القص هي اختياري، باستخدام شفرات مزدوجة القطع.
تغطي هذه العينات مجموعة من المواصفات الشائعة وتكوينات الثقوب من الصلب الزاوي المستخدم في بناء أبراج خطوط النقل.أنها تسمح للمستخدمين المحتملين أو المفتشين بالتحقق بصريا من أداء التشغيل للمعدات، وبالتالي توفير مرجعيات ملموسة وبديهية لتقييم ما إذا كانت المعدات تلبي متطلبات الإنتاج العملية لتصنيع أبراج خطوط النقل.
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must endure extreme weather conditions and heavy loads—this equipment plays a pivotal role in processing angle steel components for the towers’ main load-bearing frameworksيقوم بفعالية عمليات الحفر والطبع على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين والعناصر الهيكلية الرئيسية الأخرى ،ضمان دقة قياسية عالية وأداء اتصال موثوق بههذا بدوره يحمي الاستقرار الهيكلي العام لأبراج الإرسال خلال حياتها الخدمية بأكملها.
