تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر والعلامة | حجم الزاوية (مم): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| الأعلى. طول المواد الخام (م): | 14 | قوة العلامات (KN): | 1000 |
| عدد مجموعة الشخصيات: | 1 | عدد الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 （stepless） |
| إبراز: | 40mm CNC metal punching machine,CNC drill cooling unit MQL,dry cooling CNC angle line,CNC drill cooling unit MQL,dry cooling CNC angle line |
||

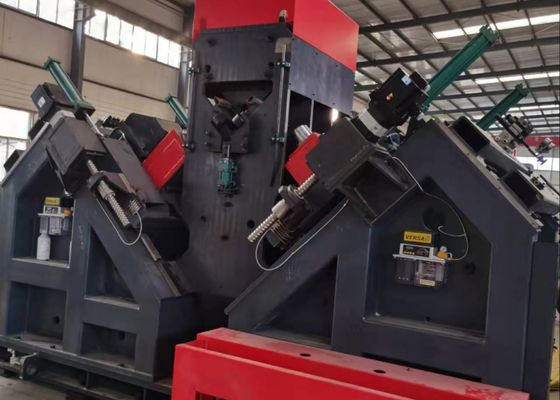

40 ملم أقصى قطر الحفر آلة حفر المعادن CNC MQL 360-2 (التبريد الجاف) وحدة تبريد الحفر
استخدام المنتج:
هذا خط إنتاج CNC للثلاجة الزاوية تم تطويره خصيصًا لعمليات الحفر والطابع من الصلب الزاوية ذو الحجم الكبير والقوة العالية المستخدمة خصيصًا في أبراج خطوط النقل.جميع الثقوب اللازمة على الفولاذ الزاوية يمكن أن تكون الدقة المعدنية على هذا خط الإنتاج، والتي توفر جودة ثقب ممتازة، ودقة وضعية عالية، فضلا عن كفاءة الإنتاج المتميزة وقدرات الأتمتة المتقدمة.
المعايير الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية ((ملم) | 140*140*10~250*250*32 |
| الحد الأقصى لطول المادة الخام (م) | 14 |
| قوة العلامة ((kN) | 1000 |
| رقم مجموعة الشخصيات | 1 |
| رقم الشخصية | 18 |
| حجم الحرف (ملم) | 14*10*19 |
| نطاق المسافة الدقيقة ((ملم) | 50~220 ((بدون خطوة) |
| عدد الحفر على كل جانب | 3 ((2 مجموعات، 6 في المجموع) |
| عدد الشفرة على كل جانب | 3 |
|
مقطوعة من محور الحفر |
BT2 ملفات |
| أقصى قطر الحفر (ملم) | Φ40 |
| السرعة الكبرى للدوران ((r/min) | 6000 |
| وحدة تبريد الحفر | MQL 360-2 ((التبريد الجاف) |
| سعة تخزين زيت وحدة التبريد | 2 لتر |
| زيت القطع | زيوت القطع الصغيرة على أساس الزيوت النباتية ((2000-25) |
| استهلاك الوقود | 5~50 مل/ساعة |
| نوع محرك العربة الحاسوبية | محرك خدمة التيار المتردد،تحريك الدرج والعجلات |
| سرعة تغذية الزاوية القصوى ((م/دقيقة) | 40 |
| طريقة محرك حركة محاذاة المحور AB | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| سرعة السفر القصوى لرأس الحفر في متنزل (م/دقيقة) | 10 |
| نوع محرك رأس الحفر | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| السرعة القصوى لتغذية رأس الحفر ((m/min) | 14 |
| طريقة عمل ذراع عربة التغذية | نوع الرفع العمودي |
| عدد أسطوانات الانقلاب على جانب التفريغ | 4 |
| طريقة تبريد المحطة الهيدروليكية | تبريد الهواء |
| عدد محاور CNC | 9 |
| ضغط الهواء ((MPa) | 1 |
| الطاقة الكلية | حوالي 150 كيلوواط |
خصائص المنتج:
يتم تجهيز وحدة حفر المعدن الزاوية CNC بست مجموعات من رؤوس الحفر CNC ، مع ثلاث مجموعات مرتبة على كل من اللحتين من الفولاذ الزاوية.للحفر من نفس القطر والمسافة نهاية متطابقة على كلا جانبين من الفولاذ الزاوية، يمكن لرؤوس الحفر المقابلة على كلا الجانبين تنفيذ عمليات الحفر في وقت واحد. يستعمل محور الحفر محور دقة BT40 من تايوان (مع تبريد داخلي) ،و رؤوس الحفر تستخدم حفر الكربيد المسندتصل سرعة قطع رؤوس الحفر إلى 200 متر / دقيقة (على النقيض من 25-35 متر / دقيقة للحفر الثنائي الصلب السريع التقليدي) ، مما يتيح عملية سريعة بشكل استثنائي.
محرك الخدمة يدفع رأس قوة الحفر CNC للحركات التغذية ؛ يتم التحكم في التغذية السريعة وتغذية العمل والتراجع السريع لقطعة الحفر بواسطة نظام CNC وتنفيذها تلقائيًا.يمكن تعيين وضع الانسحاب من قطعة الحفر من خلال الكمبيوتر المضيف ، مما يقلل من السكتات العاطفة ويزيد من كفاءة الإنتاج.الحفر المصنعة لديها تسامح قطرها أقل من 0.1 ملم وملء السطح (Ra) أقل من 6.3 ميكرومتر، مما يضمن جودة عالية في معالجة الثقوب.
(1) يتبنى محرك الغزل في وحدة الحفر محرك عاكس عالي الجودة ، مع سرعة الغزل القصوى تصل إلى 6000 دورة في الدقيقة.
(2) سرعة تغذية أنابيب الحفر حوالي 40 م/دقيقة (قابلة للتعديل).
(3) يتم تصنيع الغزل وغيره من المكونات التي تحمل القوة وفقًا للمعايير ، وتخضع للتصنيع والمعالجة الحرارية والاختبار غير المدمر. وهذا يضمن قوة كافية ،صلابة، ومقاومة الارتداء ، فضلا عن قوة عالية على التعب ، لتلبية متطلبات عمليات التغذية والدوران طويلة الأجل.يتم الحصول على الفولاذ من العلامات التجارية التي تتخذ من تايوان مقرا لها مثل جيانشون أو دانكوين.
(4) لضمان دقة تشغيل المعدات ، يجب أن يكون انحناء الغزل أقل من 1/1000 من المدى في جميع ظروف الحمل القصوى.
(5) تم تجهيز مسافة تغذية الغزل بوظيفة تعويض قابلة للتعديل.
(6) يتم تثبيت مفاتيح السفر في المواقع القصوى العليا والسفلية للحركة المتماسكة لرأس طاقة وحدة الحفر ، والتي تعمل كجهازات حماية الحد.
(7) بالإضافة إلى حماية مفتاح الحد المثبتة على رأس الطاقة الوحدة، يجب أن يوفر نظام التحكم أيضا حماية الحد الناعم لمواقف الحد الخاصة به.
تغطي هذه العينات مجموعة من المواصفات الشائعة وأنماط الثقوب من الفولاذ الزاوي المستخدم في بناء أبراج خطوط النقل.وهي تسمح للمستخدمين المحتملين أو المفتشين بتأكيد أداء التشغيل للمعدات بصرياً، وبالتالي توفير مرجعيات ملموسة وبديهية لتقييم ما إذا كانت المعدات تلبي متطلبات الإنتاج العملية لتصنيع أبراج خطوط النقل.
In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to resist extreme weather conditions and heavy loads—this equipment plays a critical role in processing angle steel components for the towers’ main load-bearing frameworksإنه يؤدي بفعالية عمليات الحفر والطبع للفولاذ الزاوي المستخدم في أجسام الأبراج والذراعين والعناصر الهيكلية الرئيسية الأخرى.ضمان دقة قياسية عالية وأداء اتصال موثوق بهوهذا بدوره يحمي الاستقرار الهيكلي الشامل لأبراج الإرسال طوال دورة عملها الكاملة.
