تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر والعلامة | حجم الزاوية (مم): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| الأعلى. طول المواد الخام (م): | 14 | قوة العلامات (KN): | 1000 |
| عدد مجموعة الشخصيات: | 1 | عدد الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 （stepless） |
| إبراز: | CNC angle line machine with stepless range,CNC angle drilling machine 50-220mm,accurate distance marking line machine,CNC angle drilling machine 50-220mm,accurate distance marking line machine |
||

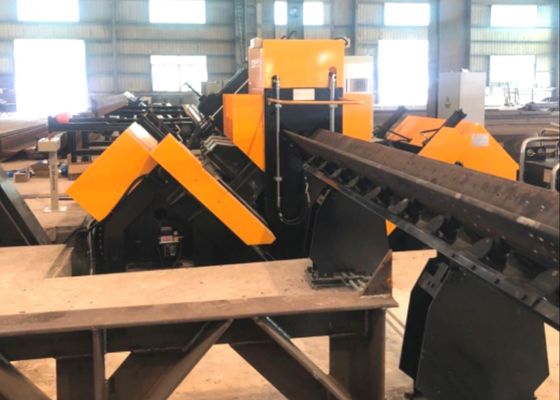

موديل ADM2532 خط ثقب ووسم الزوايا CNC 50~220 مم (بدون توقف) نطاق المسافة الدقيقة
استخدام المنتج:
تم تصميم خط إنتاج ثقب المعادن بزاوية CNC هذا خصيصًا لعمليات الثقب والختم لزوايا الفولاذ ذات الأبعاد الكبيرة وعالية القوة المستخدمة على وجه التحديد في أبراج خطوط النقل. يمكن تشغيل جميع الثقوب المطلوبة على زاوية الفولاذ بدقة على هذا الخط، مما يوفر جودة ثقوب فائقة، ودقة موضعية عالية، إلى جانب كفاءة إنتاجية استثنائية ووظائف آلية متقدمة.
المعلمات الرئيسية:
| الموديل | ADM2532 |
| حجم الزاوية (مم) | 140*140*10~250*250*32 |
| الحد الأقصى لطول المواد الخام (م) | 14 |
| قوة الوسم (kN) | 1000 |
| رقم مجموعة الأحرف | 1 |
| عدد الأحرف | 18 |
| حجم الحرف (مم) | 14*10*19 |
| نطاق المسافة الدقيقة (مم) | 50~220 (بدون توقف) |
| عدد المثاقب على كل جانب | 3 (مجموعتان، 6 إجمالاً) |
| عدد الشفرات على كل جانب | 3 |
|
مخروط مغزل الحفر |
BT40 |
| الحد الأقصى لقطر الحفر (مم) | Φ40 |
| الحد الأقصى لسرعة دوران المغزل (دورة في الدقيقة) | 6000 |
| وحدة تبريد المثقاب | MQL 360-2 (تبريد جاف) |
| سعة تخزين زيت وحدة التبريد | 2 لتر |
| زيت القطع | زيوت قطع دقيقة نباتية (2000-25) |
| استهلاك الوقود | 5~50 مل/ساعة |
| نوع محرك عربة CNC | محرك سيرفو AC، محرك رف وترس |
| الحد الأقصى لسرعة تغذية الزاوية (م/دقيقة) | 40 |
| طريقة حركة محاذاة المحور AB | دليل الحركة الخطية؛ محرك سيرفو AC؛ برغي كروي قيادة ثانوية |
| الحد الأقصى لسرعة حركة لوح التزلج لرأس الحفر (م/دقيقة) | 10 |
| نوع محرك رأس الحفر | دليل الحركة الخطية؛ محرك سيرفو AC؛ برغي كروي قيادة ثانوية |
| الحد الأقصى لسرعة تغذية رأس الحفر (م/دقيقة) | 14 |
| طريقة عمل ذراع عربة التغذية | نوع الرفع الرأسي |
| عدد أسطوانات الإمالة على جانب التفريغ | 4 |
| طريقة تبريد المحطة الهيدروليكية | تبريد الهواء |
| عدد محاور CNC | 9 |
| ضغط الهواء (MPa) | 1 |
| إجمالي الطاقة | حوالي 150 كيلو واط |
ميزات المنتج:
1. يتميز بمستوى عالٍ من التشغيل الآلي. تم تجهيز خط الإنتاج بنظام تحميل أوتوماتيكي (يتضمن قناة تغذية عرضية وإطار تحميل دوار)، وجهاز تفريغ أوتوماتيكي، وجهاز تغذية أوتوماتيكي. يمكن إكمال جميع عمليات حفر الثقوب وعمليات وضع علامات ختم الفولاذ على زاوية الفولاذ في تمريرة واحدة عبر خط الإنتاج، دون الحاجة إلى تدخل يدوي أثناء المعالجة. يقلل هذا التكوين بشكل كبير من كثافة العمل للعمال.
2. تعتمد وحدة كتابة خط آلة علامات الثقب الزاوية هيكلًا مغلقًا، وتتميز بقوة هيكلية عالية وأداء تشغيل مستقر. تم تكوين وحدة الطباعة بدعامة سرير مثبتة على قاعدة الآلة، وسرير متحرك، وصندوق أحرف رأس ضغط يعمل بالهيدروليكية. وفقًا للتعليمات الصادرة عن نظام الكمبيوتر، يتم تنفيذ عمليات الطباعة في المواضع المحددة في الرسومات الهندسية. لتوسيع نطاق معالجة الآلة، تم دمج آلية تعديل يدوية إضافية. باستخدام هذه الآلية، يمكن تعديل الموضع السفلي للجسم المتحرك (أي موضع رأس الحرف)، مما يتيح التكيف مع مواضع الكتابة لمنتجات زاوية الفولاذ بمواصفات مختلفة.
3. تحقق عملية حفر الثقوب في معدات ثقب برج المعادن CNC دقة موضعية عالية. يتم تشغيل جهاز التغذية لخط الإنتاج هذا بواسطة محرك سيرفو، مع تحقيق النقل عبر آلية رف وترس. وهي مجهزة أيضًا بمكون كشف رف وترس ومشفر استشعار للموضع للحصول على ملاحظات دقة الموضع، وتشكل معًا نظام تحكم مغلق الحلقة بالكامل. وفي الوقت نفسه، يتم تشغيل حركة رأس الطاقة الحفر على طول اتجاهات شفتي زاوية الفولاذ بواسطة محرك سيرفو ويتم نقلها من خلال برغي كروي. يضمن هذا التكوين الدقة الموضعية العالية للثقوب المشغولة على قطع عمل زاوية الفولاذ.
تتميز الحواسيب المضيفة بواجهة باللغة الصينية، والتي يمكن تشغيلها بسهولة للمشغلين العامين. وهي قادرة على عرض رسومات قطعة العمل وأبعاد إحداثيات مواضع الثقوب، مما يسهل إجراءات الفحص. بالإضافة إلى ذلك، فهي تدعم استقبال برامج معالجة قطعة العمل التي تم إنشاؤها بواسطة برنامج برمجة مخصص. يؤدي اعتماد الإدارة المستندة إلى الكمبيوتر المضيف إلى تبسيط تخزين واسترجاع برامج المعالجة بشكل كبير.
تشمل هذه العينات مجموعة من المواصفات الشائعة وأنماط الثقوب لزاوية الفولاذ المستخدمة في بناء برج خطوط النقل. إنها تمكن المستخدمين أو المفتشين المحتملين من التحقق بصريًا من الأداء التشغيلي للمعدات، وبالتالي توفير مراجع ملموسة وبديهية لتقييم ما إذا كانت المعدات تتوافق مع متطلبات الإنتاج العملية لتصنيع برج خطوط النقل.
في بناء خطوط النقل ذات الجهد العالي جدًا (UHV) - حيث يُطلب من أبراج النقل تحمل الظروف الجوية القاسية والأحمال الثقيلة - تلعب هذه المعدات دورًا محوريًا في معالجة مكونات زاوية الفولاذ للأطر الرئيسية الحاملة للأحمال في الأبراج. إنها تفي بكفاءة بعمليات الحفر والختم لزاوية الفولاذ المطبقة في أجسام الأبراج والأسلحة المتقاطعة والمكونات الهيكلية الحرجة الأخرى، مما يضمن دقة الأبعاد العالية وأداء الاتصال القوي. وهذا بدوره يحمي الاستقرار الهيكلي العام لأبراج النقل طوال دورة حياتها الكاملة.
