تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية （مم）: | ∟40 × 40 × 3 ～∟100 × 100 × 10 |
|---|---|---|---|
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 10 |
| الأعلى. اللكم (ديا. х ثي.) (مم): | φ26 × 10 （المادة ： Q345 510n/mm2） | اللكمات لكل جانب: | 2 |
| قوة اللكم (KN): | 630 | قوة العلامات (KN): | 630 |
| قوة القطع (KN): | 1000 | ||
| إبراز: | CNC angle line machine with 1000KN cutting force,CNC punching and shearing equipment for angle steel,angle size CNC machine ∟40×40×3～∟100×100×10mm,CNC punching and shearing equipment for angle steel,angle size CNC machine ∟40×40×3～∟100×100×10mm |
||

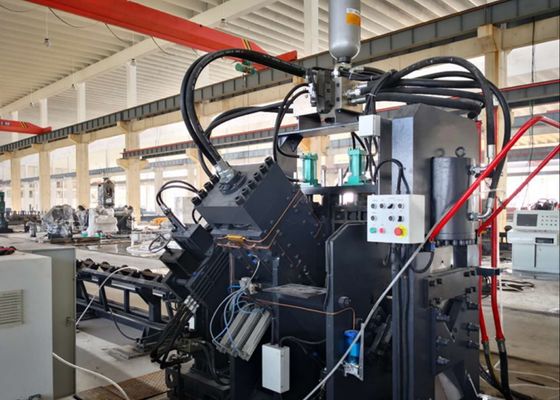

1000KN قوة القطع خط معدات القطع والقشرة CNC 40 × 40 × 3 × 100 × 100 × 10 ملم حجم الزاوية
الصناعة المطبقة:
هذا خط آلة قطع ووضع العلامة CNC الزاوية هو جهاز مصمم خصيصا، صناعة محددة الهندسة حصرا لتنفيذ الدقة العاليةعمليات القص.يتم تصميم آلة CNC لضرب المعادن الزاوية خصيصًا لتلبية متطلبات المعالجة الأساسية لصناعة أبراج الصلب الزاوية.
المواصفات:
| النموذج | JNC1010 |
| الوظائف | طعنة، علامة، قطع |
| حجم الزاوية ((ملم) | 40×40×3100×100×10 |
| أقصى طول الفراغ (م) | 12 |
| أقصى طول للأجزاء النهائية (م) | 10 |
| الحد الأقصى للضرب (قطر × سمك) (ملم) | Φ26×10 ((المادة: Q345 510N/mm2) |
| لكمات لكل جانب | 2 |
| قوة الضرب (ك.إن) | 630 |
| قوة العلامة (kN) | 630 |
| قوة القطع (kN) | 1000 |
| مجموعة من حروف العلامة | 4 |
| عدد الحروف لكل مجموعة | 12 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| وضع القطع | قطع شفرة واحدة |
| محاور CNC | 3 |
| سرعة زاوية التغذية (m/min) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد المياه |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | الإدخال بواسطة لوحة المفاتيح وواجهة USB |
| البعد ((ملم) | 28000×6500×2200 |
مكونات المنتج:
هذا الجهاز CNC القطع ووضع العلامات يتكون في المقام الأول من وحدات وظيفية الأساسية التي تشمل ناقل عرضي، نظام تحميل دوار، ناقل تغذية في،عربة تغذية CNC، ووحدة الخرق، ووحدة العلامة، ووحدة القطع، ومركب التفريغ.والأنظمة الهوائية جنبا إلى جنب مع المكونات المساعدة الأخرى.
خصائص المنتج:
1تصميم وحدة العلامة
تتبنى وحدة العلامة هيكل إطار مغلق مع صلابة ممتازة. يتم تثبيت أربع مجموعات من مربعات الأحرف على وحدة ويمكن اختيارها عن طريق البرنامج.يمكن تعيين علامة مرجعية العلامة تعسفياً.
2. إعدادات اللكمات
يتم تجهيز علامة اللقطات CNC وخط آلة تشو من كل جانب بثلاث مجموعات من اللقطات والموت ، والتي يمكن أن تستوعب ثلاثة أنواع من اللقطات بأقطار مختلفة. تحت التحكم PLC ،يمكن للمجموعات الثلاثة من الممات تحقيق حركة متزامنة لضبط علامة مرجعية الاختبار.
3واجهة الإنسان والآلة والبرمجة
يتم تكوين الكمبيوتر مع واجهة الصينية / الإنجليزية ، مع تشغيل سهل الاستخدام والقدرة على عرض رسومات قطعة العمل. يتم تبسيط البرمجة ،ويمكن للمعدات الاستفادة مباشرة من بيانات البرنامج التي تم إنشاؤها بواسطة البرمجياتعند تحرير البرنامج، يحتاج المستخدمون فقط إلى إدخال أبعاد قطعة العمل، قطرات الثقوب، علامات المرجعية، وكميات قطعة العمل.
4نظام التحكم والتغذية
معدات ثقب CNC للبرج تعتمد تكنولوجيا CNC وتغذية محرك سيرفو مدفوعة، وتوفير كفاءة تشغيلية عالية ودقة قطعة العمل مستقرة.والمكونات الكهربائية من أصل مستوردلضمان أداء نظام موثوق به.
هذه العينات، التي تغطي المواصفات المشتركة وسيناريوهات المعالجة في صناعة أبراج الصلب الزاوية، تمكن المستخدمين من فحص مباشرة نوعية معالجة المعداتومعايير الصناعة.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to resist extreme meteorological conditions and heavy loads—this equipment fulfills a critical function in processing the angle steel components that constitute the towers’ main frameworkينفذ بشكل موثوق عمليات الحفر والطبع على الفولاذ الزاوي المطبق على أجسام البرج والذراعين والعناصر الهيكلية الرئيسية الأخرى.هذا يضمن دقة الأبعاد الدقيقة والاتصالات القوية، وبالتالي ضمان الاستقرار العام للأبراج.
